حفار هيدروليكي جامبو، CYTC70 (معدات الحفر الثقيلة لأعمال التعدين والمناجم)

طلب عرض سعر

من نحن: http://htdrilling-machine.com/1-1-5-hydraulic-drilling-jumbo.html

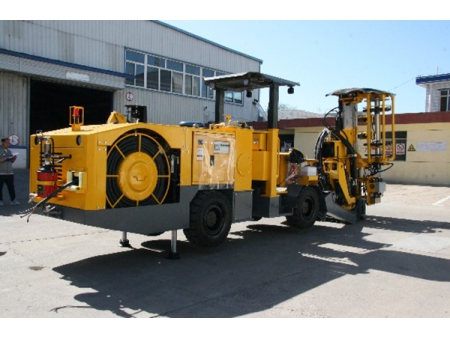

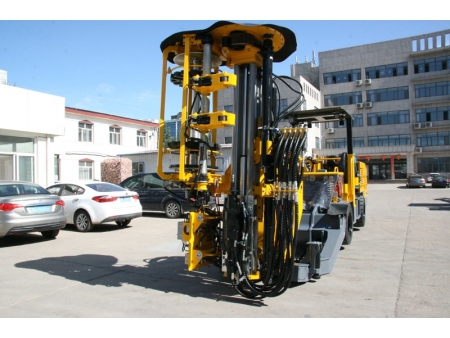

Hydraulic Drilling Jumbo, CYTC70

يتميز هذا النوع من الحفارات الهيدروليكية الضخمة، من سلسلة CYTC70 بتصميم مدمج وأداء ممتاز، حيث يستخدم لأعمال الحفر والتعدين في المناجم الصغيرة والمتوسطة الحجم. ولأنها تتميز بتصميم مرن، يمكن استخدام معدات التعدين هذه لحفر الثقوب الأفقية وفتحات شكل المروحة على مستوى عمودي ومائل في مناجم تحت الأرض أو في الأنفاق.

كما تجدر الإشارة إلى أنها تتميز أيضاً بوجود مثقاب مزدوج ونظام بيان زاوية الحفر عالي الدقة ومنصة تشغيل يتم التحكم فيها عن بعد وجهاز حفر عالي الأداء، مما يضمن تنفيذ أعمال الحفر بطريقة فعالة وآمنة وسريعة. وبفضل مثقاب الحفر عالي الأداء، تكون دقة الحفر عالية جداً.

نطاق المقطع العرضي: 3.2 × 3.2 إلى 4 × 4 أمتار

التفاصيل

التركيب

وحدة الحفر (وحدة ثقب الصخور/ ثقابة الصخور)
1. تم تجهيز الحفار بأداة حفر (ثقابة الصخور) RD22U/RC2200
الذراع
1. مصمم خصيصاً للمقاطع الصغيرة
2. ويتميز بصلابة عالية وأداء ممتاز وبيان واضح للزاوية

وحدة التغذية
1. يُصنع من سبائك الألومنيوم خفيفة الوزن وعالية الكثافة
2. يتم تغطية ذراع التغذية بالفولاذ المقاوم للصدأ، كما أنه مجهز بكتلة انزلاقية مقاومة للتآكل من PTFE، مما يساعد في إطالة عمر الخدمة للمثقاب (ثقابة الصخور).

نظام التحكم
1. مجهز بنظام حساس للحمل
2. مزود بنظام تحكم آلي لمكافحة التشويش
3. مزود بنظام التحكم النسبي الكهروهيدروليكي
4. التحكم النسبي في الحفر: عندما يكون المثقاب بكامل طاقته، تتغير قوة التأثير بشكل متناسب وفقًا لضغوط التغذية المختلفة.

الهيكل السفلي
1. دفع رباعي
2. تم تزويده بمحرك ديزل أربع أسطوانات ثلاثي الأشواط من ماركة يانمار
3. مزود بأربع أسطوانات تسوية هيدروليكية لتثبيت الحفار الجامبو

تفاصيل أخرى
1. سقف قابل للتعديل
2. أسطوانة الكابل
3. ضاغط هواء يعمل بمحرك
4. مضخة طرد مركزي متعددة المراحل تعمل بمحرك
5. مصابيح العمل

الخواص الفنية

الأبعاد الكلية (الطول×العرض×الارتفاع)	8700×1600×2090（2800）mm
وحدة الحفر (ثقابة الصخور)	RC2200, RC 22U
الطاقة الكهربائية لثقابة الصخور	21 kW /22 kW
الطول الكلي (تغذية)	2855 mm
طول ذراع/ عمود الحفر	915 mm
عمق الحفرة	26 m
قوة التغذية/ الإمداد	15 kN
ذراع الرافعة (زاوية الرفع / الإمالة)	30°/-50°
ثقب أفقي	1500 mm
زاوية موجهة بغلاف دوار	±180°
طاقة المحرك الرئيسي	75 kW
الفولتية	380V (قابلة للتخصيص)
القدرة على التسلق/ قدرة الصعود	14°
الوزن الكلي	15500±100kg
طول الكابل	70m

الأبعاد الخارجية للحفار – منظر جانبي

نصف قطر الانعطاف/ الدوران

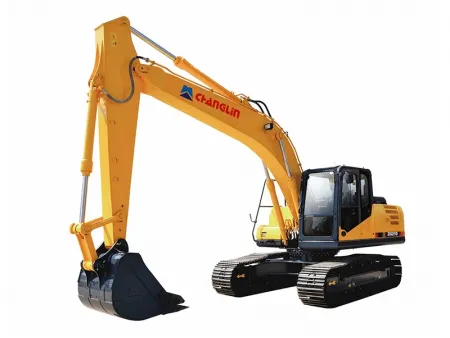

المنتجات ذات الصلة
