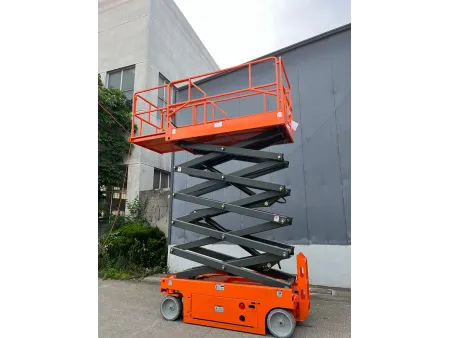

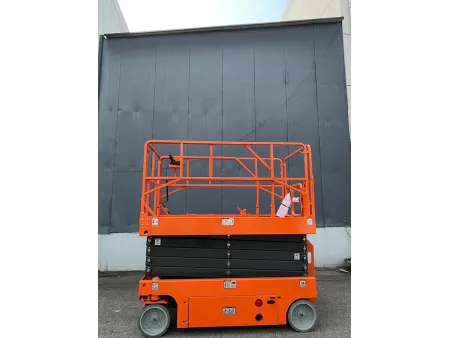

رافعة مقصية ذاتية الحركة (مشغل هيدروليكي)
FSJY منصة رفع هوائية
Self-Propelled Scissor Lift (Hydraulic Drive)

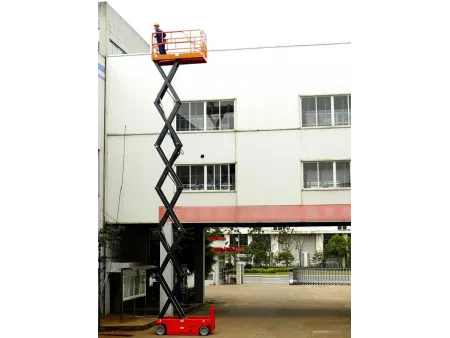

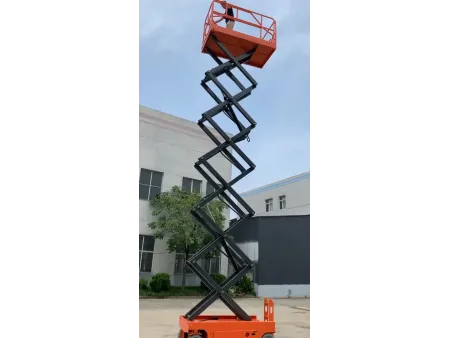

منصة عمل متحركة قابلة للرفع بحمولة 230\300 كجم، وارتفاع عمل يصل إلى 15,800 مم. تم تصميم هذه الرافعة لتكون فعالة وسهلة الاستخدام، حيث تعتمد على مشغل هيدروليكي ويوفر وظيفة الدفع الذاتي، مما يسمح للمشغلين بالقيام بحركة الارتفاع والحركة الأمامية والخلفية والتوجيه مباشرة من خلال المنصة، حتى أثناء غنجاز المهام على ارتفاع عالي. بالمقارنة مع الرافعات المقصية المتنقلة اليدوية، فإن ميزتها الأكبر هي أن العمال يمكنهم التحكم في حركة رافعة المقص أثناء وقوفهم على المنصة، مما يجعل العمليات أكثر ملاءمة بشكل كبير.

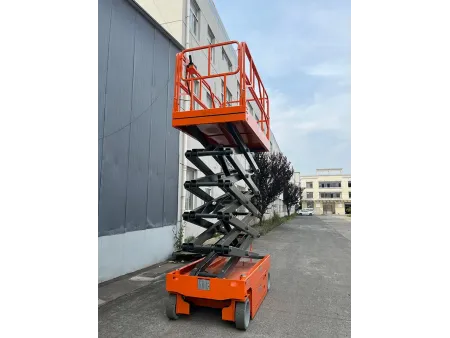

تتضمن المنصة امتداد بطول 90 سم، مما يوفر مساحة عمل إضافية ويوسع نطاق تشغيلها. هذه الرافعة الجوي مناسبة للعمليات المستمرة على ارتفاعات عالية من خلال مساحة كبيرة، مما يجعلها مناسب للاستخدام في صالات المطارات والمحطات والأرصفة ومراكز التسوق والملاعب والعقارات السكنية وورش العمل في المصانع.
- 230\300 كجم
- 15800 مم
| الموديل | الوحدة | |||||
| أقصى ارتفاع للتشغيل | mm | 8000 | 10000 | 12000 | 13800 | 15800 |
| أقصى ارتفاع للمنصة | mm | 6000 | 8000 | 10000 | 11800 | 13800 |
| الارتفاع التخزين (درابزين غير مطوي) | mm | 2150 | 2275 | 2400 | 2525 | 2550 |
| الارتفاع التخزين (درابزين مطوي) | mm | 1690 | 1815 | 1940 | 2065 | 2100 |
| الطول الكلي | mm | 2400 | 2400 | 2400 | 2400 | 2770 |
| العرض الكلي | mm | 1150 | 1150 | 1150 | 1150 | 1300 |
| قياس المنصة | mm | 2270×1150 | 2270×1150 | 2270×1150 | 2270×1150 | 2640×1150 |
| طول التمديد للمنصة | mm | 900 | 900 | 900 | 900 | 900 |
| الخلوص الأرضي (منصة التخزين) | mm | 110 | 110 | 110 | 110 | 100 |
| الخلوص الأرضي (منصة الرفع) | mm | 20 | 20 | 20 | 20 | 20 |
| قاعدة العجلات | mm | 1850 | 1850 | 1850 | 1850 | 2230 |
| أدنى نصف قطر دوران (العجلة الداخلية) | mm | 0 | 0 | 0 | 0 | 0 |
| أدنى نصف قطر دوران (العجلة الخارجية) | mm | 2100 | 2100 | 2100 | 2100 | 2700 |
| مصدر الطاقة الكهربائية | V/kW | 24/4 | 24/4 | 24/4 | 24/4 | 24/4.5 |
| أقصى سرعة للتشغيل (منصة التخزين) | km/h | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 |
| أقصى سرعة للتشغيل (منصة الرفع) | km/h | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 |
| سرعة الرفع \ الخفض | sec | 40/50 | 40/50 | 70/80 | 70/80 | 70/80 |

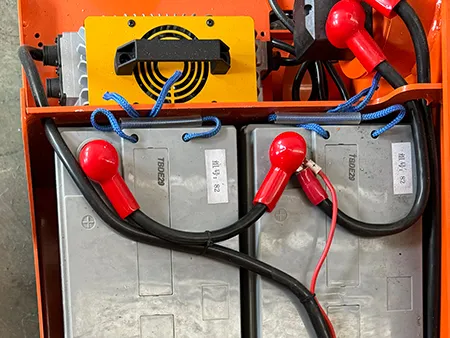

| البطارية | VAH | 24/270 | 24/270 | 24/270 | 24/270 | 24/300 |
| الشاحن | VAH | 24/30 | 24/30 | 24/30 | 24/30 | 24/30 |
| أقصى قدرة على الصعود | ％ | 20 | 20 | 20 | 20 | 25 |
| أقصى زاوية تشغيل آمنة | ° | 2-3° | 2-3° | 2-3° | 2-3° | 2-3° |
| التحكم | التحكم التناسبي الكهروهيدروليكي | التحكم التناسبي الكهروهيدروليكي | التحكم التناسبي الكهروهيدروليكي | التحكم التناسبي الكهروهيدروليكي | التحكم التناسبي الكهروهيدروليكي | |
| المشغل | عجلة أمامية مزدوجة | عجلة أمامية مزدوجة | عجلة أمامية مزدوجة | عجلة أمامية مزدوجة | عجلة أمامية مزدوجة | |
| مكابح هيدروليكية | عجلة خلفية مزدوجة | عجلة خلفية مزدوجة | عجلة خلفية مزدوجة | عجلة خلفية مزدوجة | عجلة خلفية مزدوجة | |
| حجم العجلات (عجلات صلبة لا تترك علامات) | mm | Ø381×127 | Ø381×127 | Ø381×127 | Ø381×127 | Ø381×127 |
| سعة الرفع المقننة | kg | 300 | 300 | 300 | 300 | 230 |
| سعة تمديد المنصة | kg | 113 | 113 | 113 | 100 | 100 |
| الوزن الصافي الإجمالي | kg | 1900 | 2080 | 2490 | 2760 | 3400 |

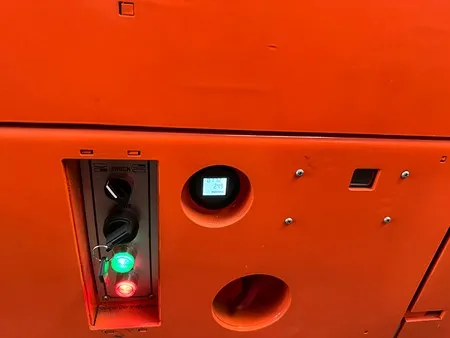

- عرض كود الخطأ على شاشة المقبض: تم تجهيز المقبض بشاشة عرض كود الخطأ، مما يسمح للمستخدمين والفنيين بتحديد المشكلات وحلها بسرعة، مما يحسن من كفاءة العمل.

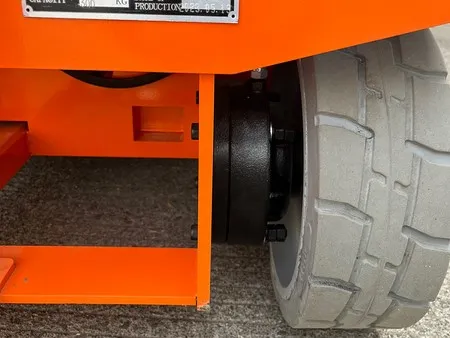

- عجلات لا تترك علامات: تضمن العجلات غير القابلة لترك علامات أن الرافعة تعمل دون ترك علامات أو التسبب في تلف الأرضيات، مما يجعله مناسبة للاستخدام على الأسطح الحساسة.

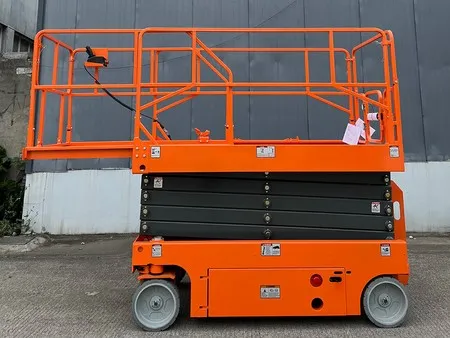

- منصة قابلة للتمديد: يؤدي امتداد المنصة بمقدار 90 سم إلى زيادة طول المنصة الثابتة، مما يوفر للعمال مساحة عمل أكثر اتساع وراحة للمهام عالية الارتفاع.
- التشغيل بسرعة منخفضة: تم تصميم وضع السرعة المنخفضة للتنقل في الأماكن الضيقة أو الممرات الضيقة أو المواقف التي تتطلب تعزيز السلامة. في وضع السرعة المنخفضة، يتم تقليل سرعات الحركة والارتفاع والدوران لتحقيق المزيد من التحكم.
- مجموعة مقبض متكاملة: يدمج المقبض وظائف حركة الأمام والخلف، الارتفاع، النزول، الانعطاف، مما يسمح لمشغل واحد بالتحكم في جميع الحركات مباشرة من المنصة. تعمل إعدادات السرعة القابلة للضبط على تعزيز المرونة التشغيلية بشكل أكبر.
