خط إنتاج الألواح العازلة مع ألواح فوم عازلة

طلب عرض سعر

من نحن: http://pufoam-techs.com/9-polyurethane-foam-core-sandwich-panel-line.html

التطبيقات الموصى بها

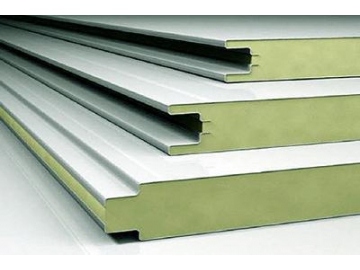

خط إنتاج الألواح العازلة مع ألواح فوم عازلة استخدمت في إنتاج منتجات ألواح الصاج المتنوعة التي يستخدم فيها البولي يوريثان كمادة حشو للأواح السندوتش، مثل ألواح العزل لمخزن التبريد، ألواح الجدران، ألواح الديكورات للحوائط الداخلية، ألواح الأسقف، ألواح العزل الحراري، ألواح العزل ذات الأسطح الصلبة والأسطح اللينة.

يتم التحكم بالخط كامل عن طريق نظام PLC، مع سرعة إنتاج قصوى تصل إلى 8 متر لكل دقيقة، والتي تحسن بصورة كبيرة من الكفاءة وتقلل من تكلفة اليد العاملة.

التطبيقات

المواصفات الفنية

لزوجة المواد الخام (عند 22 درجة مئوية)	كحول متعدد الهيدروكسيل: 3000MPas
لزوجة المواد الخام (عند 22 درجة مئوية)	بولي أبزوسيانات: 1000MPas
ضغط الحقن	10~20MPa(ADJ)
نسبة الخلط	1:5~5:1 (ADJ)
زمن الحقن	0.5~99.99 S (0.01 Sالدقة تصل إلى)
خطأ التحكم في درجة حرارة المادة	±2℃
دقة الحقن المتكرر	±1%
معدل تدفق الحقن	270-1300g/s
ضغط النظام الهيدروليكي	10~20MPa
سعة الخزان	250L
سرعة العمل لخط الإنتاج	3-8m/min
استهلاك الهواء المضغوط ( جاف وبدون زيت)	P: 0.7MPa
استهلاك الهواء المضغوط ( جاف وبدون زيت)	Q: 600NL/min
القدرة	40KW
جهد الدخل	ثلاثي الطور- خمس أسلاك، 380 فولت

الصور التوضيحية

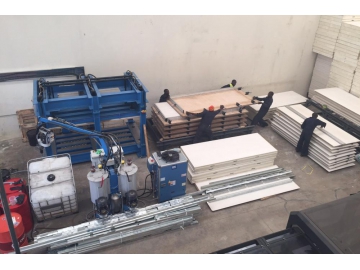

خط إنتاج الألواح العازلة مع ألواح فوم عازلة
المحرك الرئيسي لماكينة حقن الفوم PU
ماكينة تصفيح الألواح متعددة الطبقات
وحدة الخلط ذات الكفاءة العالية SPU الكورية
نظام وحدة الضغط الهيدروليكي
مضخة الخلط التناسبي

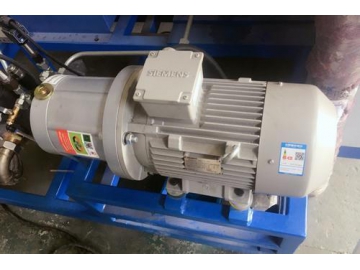

محرك مضخة الخلط التناسبي
مضخة التغذية
فلتر المواد الخام
نظام التحكم PLC
لوحة التشغيل
مفتاح التلامس (كونتاكتور) AC Schneider
أسطوانة AirTAC التايوانية

الخصائص

1. مضخة الكباس المتغير ذو الدقة العالية يكون دقيق ومستقر.
2. برنامج التغذية يوفر 100 محطة، مع كل محطة يمكن برمجتها لتتوافق مع متطلبات الإنتاج للمنتجات المتعددة.
3. وحدة الخلط استخدمت للحقن، ويمكن بسهولة تحريكها في 6 إتجاهات، تشمل الأمام والخلف، اليمين واليسار، وأعلى وأسفل. متحكم مفتاح القفل المزدوج لضمان دقة الحقن.
4. وحدة الخلط عالية الدقة مصنوعة من مواد عالية القوة مع عمر استعمال يزيد عن 500,000 استخدام. الحقن بالضغط العالي والخلط بالدمج لإنتاج خلط عالي التجانس، ووظيفة التنظيف الذاتي لضمان عدم وجود بقايا، ولا تحتاج إلى تنظيف أو صيانة المعدة.
5. الصمام الإبري للضغط يستخدم نوعين من المواد الخام (بولي أبزوسيانات و كحول متعدد الهيدروكسيل) وسوف يقفل آلياً عندما يحدث الإتزان، لضمان الضغط ثابت بين مادتي الخام.
6. المقارن المغناطيسي (Magnetic coupling) يعتمد التحكم بالمغنطيس الدائم والذي يمنع إرتفاع درجة الحرارة والتسرب.
7. وظيفة التدوير الزمني للمواد الخام لضمان عدم تبلورها عندما لا يتم استخدام المعدة.
8. أنظمة التحكم الرقمية والحديثة المتكاملة لكل المراحل التكنولوجية، والتي تكون مرئية، دقيقة وآمنة للتشغيل.

الموديلات

خط إنتاج الألواح العازلة مع ألواح فوم عازلة LXPU-SP-24

نوع الفوم	معدل تدفق الحقن (أقصى معدل=1:1)	وحدة الخلط	مضخة الخلط التناسبي لبوليول متعدد الإثير (Polyether polyol)	مضخة الخلط التناسبي للأيزوسيانات	سعة الخزان	القدرة الكلية	جهد الدخل
الفوم الصلب	270-1300g/s	Korea SPU	A2VK-28	A2VK-12	250L	35 ك.وات	380V 50Hz
