صندوق تجميع 8 مجموعات من ألواح الطاقة الشمسية (PV)

طلب عرض سعر

من نحن: http://sd-solarequipment.asia/6-1-8-string-pv-combiner-box.html

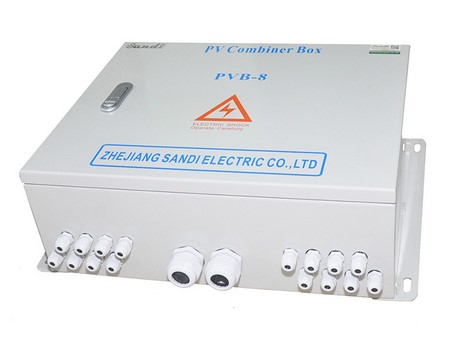

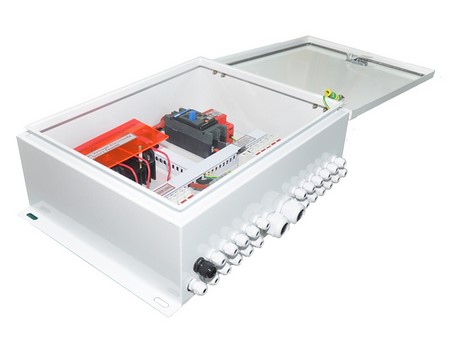

صندوق تجميع ألواح الطاقة الشمسية 1000VDC بعدد 8 مداخل ومخرج واحد

يمكن لصندوق التجميع ألواح الطاقة الشمسية ذو 8 مجموعات لعدد 8 دوائر تركيز في نظام الطاثة الشمسية.

بالإضافة إلى الوظيفته المتمثلة في توحيد التيارات الكهروضوئية، يتميز صندوق تجميع ألواح الطاقة الشمسية (PV) لشركة Sandi أيضاً بسلسلة من وظائف الحماية الشاملة، بما في ذلك الحماية من التيار الزائد، الحماية من الجهد الزائد، والحماية من الصواعق.

التطبيقات

نظام توليد الطاقة الشمسية (PV)

الخصائص

صندوق تجميع 8 مجموعات من الألواح الشمسية (PV) يمكن أن تستوعب إلى ما يصل إلى 28 سلسلة من الألواح الشمسية، مع حد أقصى للتيار يبلغ 15 أمبير لمجموعة إدخال واحدة.
مدخل جهد تيار مستمر (DC) واسع، مع أعلى جهد دخل للمصفوفة الكهروضوئية يصل إلى 1000 فولت تيار مستمر (VDC).
يتضمن حماية الصمامات ذات الجهد العالي والحماية المضادة للعكس لكل مجموعة ألواح شمسية (PV).
تلبي متطلبات التركيب الداخلي والخارجي، مع مستوى حماية IP65.
يسمح إدخال موصل كابل PG بأسلاك مريحة وآمنة.

المواصفات

الموديل	PVB-8/1
دخل مجموعة الألواح الشمسية (PV)
أقصى جهد مجموعة الألواح الشمسية (PV)	1000VDC
عدد سلسلة دخل مجموعة الألواح الشمسية (PV)	8 مجموعات
التيار المقنن لكل سلسلة	15A
أقصى تيار للخرج	120A
الحماية من زيادة التيار لكل سلسلة	نعم
قياس كابل موجب وسالب	4mm2
سلسلة الخرج	سلسلة واحدة
أكسسوارات قياسية
قاطع دائرة خرج التيار المستمر (DC)	160A/3P
وحدة الحماية من الصواعق للألواح الشمسية (PV)	40KA/1000V/2P
الحماية من عكس قطبية	وحدة الحماية المضادة للعكس
بيئة التشغيل
درجة الحماية	IP65
الارتفاع	≤3000m
درجة حرارة التشغيل	-15～ 55℃
درجة حرارة التخزين	-25～ 85℃
مادة الصندوق	صفائح الفولاذ المدرفلة على البارد مع مسحوق الطلاء
