ماكينة تشكيل ألواح أسقف معدنية في مسار واحد
YX65-400-500 One Times Tapered Forming for One Time Tapered Forming
ماكينة تشكيل ألواح أسقف معدنية في مسار واحد YX65-400-500 صمم بشكل خاص من قبل شركة Xinhonghua Machinery لصناعة القطاعات المخروطية من خلال التشكيل في مرة واحدة مع التقطيع. توفر كلاً من القطاعات المستقية والمخروطية من خلال ماكينة التشكيل هذه. التركيبة المحكمة تجعل من ماكينة التشكيل هذه يمكن تحميلها في حاوية 20GP لنقلها بسهولة. يمكن تخصيص هذه الماكينة وفقاً لاحتياجات العميل.
- تحقق قطاعات مستوية ومخروطية في ماكينة واحدة.
- القطاعات المخروطية تشكل في مرة واحدة
- التركيبة المحكمة، مناسبة لتعبئتها في حاوية 40GP، سهولة النقل للموقع.
- التشغيل السهل، تكاليف الصيانة المنخفضة
| الموديل | YX65-300-400-500 |
| الأبعاد | 7000*2000*1050mm |
| قدرة المحرك | 7.5kW*2 |
| القدرة الهيدروليكية للقطع المسبق | 3kW |
| محرك السيرفو (Schneider؛ تستخدم لتغيير الأنواع) | 2kW |
| قدرة المحرك (يستخدم للتحكم في الزاوية) | 1.1kW*2 |
| قدرة المحرك (يستخدم لتقطيع سليتر) | 1.1.kW |
| قدرة المحرك (للاستخدام لجهاز التغذية) | 4kW |
| خطوات التشكيل | 18 خطوة |
| سرعة التشكيل | من 8 إلى 15 متر في الدقيقة |
| الجهد | 380 فولت\50 هيرتز\ ثلاثي الطور |

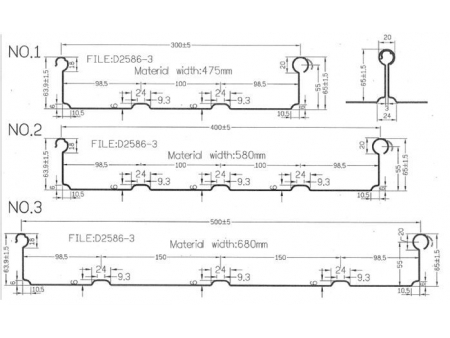

| العرض الفعال للقطاعات المستقيمة | الأضيق: 200مم؛ الأعرض: 700 مم |
| العرض الفعال للقطاعات المخروطية | الأضيق للجانب المدبب: 220 مم الأعرض للجانب الأخر: 700 مم (نكاق الميل: من 0 إلى 2.5 درجات.) |
| إرتفاع ضلعة التسقيف | 65mm |
| سمك الألومنيوم | 0.8-1.2mm |
| سمك الفولاذ | 0.6-0.8mm |
| نظام التحكم | التحكم بنظام PLC |
-
-
جهاز تقطيع الألواح المسطحة
قطع الألواج قبل التشكيل بالدرافيل وفقاً للطول المطلوب.
قدرة المحرك الهيديوليكي للقطع، محرك المضخة: 3 كيلو وات
جهاز التغذية بمحرك قدرة: 4 كيلو وات
-
-
الدرافيل مصنوع من الفولاذ 45# ذو الجودة العالية مع ماكينات الخراطة CNC والمعالجة الحرارية. طلاء الكروم الصلب كخيار يحقق عمر الاستخدام الافتراضي الطويل.
-
-
التشكيل المخروطي: التشكيل المخروطي لمرة واحدة
-
-
خياطة الألواح المعدنية الآلية (التماس الدائم).
-
-
متوفر للتحميل في حاوية 40GP.
- ماكينة التشكيل الرئيسية لتشكيل الأسقف المستوية والمخروطية
- وحدة فك يدوية 5 طن\ أو وحدة فك هيدروليكية 5 طن
- حاوية جديدة 40GP
- خياطة آلية
- الخياطة اليدوية
- نظام التحكم بالكمبيوتر PLC مع شاشة اللمس (العلامة التجارية: Schneider)
- وحدة تشكيل أسقف التماس الدائم المخروطية في مرة واحدة
- طاولة التباعد (الأخراج)
- دليل التشعيل
