نظام نقل الورق المقوى المموج
Corrugated Cardboard Conveying System
نظام نقل الورق المقوى المموج
- يستخدم نظام نقل الورق المقوى المموج النواقل والعربات الموجهة بالسكة (RGVs) لمناولة نقل الورق المقوى المموج بين عمليات الإنتاج والمخزن بنمط ذو كفاءة عالية.
- يتم تخصيص مكونات نظام التحكم للتوافق مع الحالات الخاصة، وتحقق كفاءة العمليات اللوجستية الداخلية بشكل آلي.
-
-

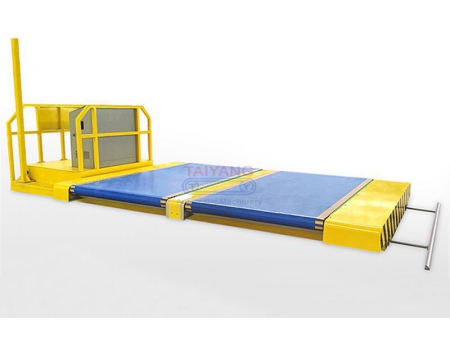

- عربة النقل
التخزين بدون تزاحم أثناء العمل بكفاؤة عالية
توفر عربة النقل ذات الكفاءة العالية أداء إضافي للتخزين أثناء التشغيل. بفضل السرعة القصوى التي تصل إلى 120 متر في الدقيقة والتجهيز بأجهزة تحديد المدى بالليزر، تستطيع العربة نقل المكدس بدقة إلى المكان المحدد. إضافة إلى ذلك، السلامة هي نقطة أخرى يجب التركيز عليها هنا - العربة مجهزة بماسحتين ليزر كل منهما على الجانبين الأمامين، حيث تم تصميم وحدة التحكم بها بحيث تستطيع دعم التشغيل اليدوي أيضاً.
-
-
- الناقل المعزول
النقل المستقر وبدون أنقطع للمكدس
يتم تنفيذ نقل المكدس بناقلنا الذي سبق اختباره. يجهز الناقل بسلاسل بلاستيكية قياسية مصنوعة من الأسيتال لتحقيق استقرار وكفاءة عالية.
المميزات: معدل الصيانة المنخفض، الخدمات المريحة؛ محرك التحكم بالتردد؛ تم تحسين الاستفادة من المساحات عن طريق الحيز المزدوج لممرات التخزين؛ بدون التأثير على سير الورق؛ التقليل من المخلفات الناجمة عن التلف؛ التشغيل الأمن.
-
-
- الناقل المخصص حسب الطلب
مهما كانت الطريقة، يمكن لمصممينا التعامل معها
عند تصميم مسار النقل يجب مراعاة العديد من المسائل، قد يكون لبعض الأجهزة متطلبات دقيقة وصارمة وفقاً للظروف المحلية، والعقبات مثل الأعمدة قد تكون موجودة في المسار. لا تقلق حول ذلك، يمكن لفريقنا ذو الخبرة والمعرفة الغنية توفير التصميم المناسب لمشروعك. سوى كان حاجة لمعدة التحويل، ناقل الزاوية اليمنى أو لا، يمكننا التخطيط للعناصر الصحيحة وتنظيم المسار المثالي لك.
- الشاسية: هيكل الإطار ملحوم بشكل أساسي بقنوات الفولاذ 12# و10#؛ البكرة المطاطية المغلفة بالبولي يوريثين؛
- القدرة الكلية: من 6.25 إلى 11.5 كيلو وات، مخصصة وفقاً للطلب؛
- نوع الناقل: ناقل السلسلة أو الأسطوانات القياسي البلاستيكي؛
- المواصفات الاختيارية للناقل:
2500 طول×2500 عرض\2600 طول×2500 عرض\2900 طول×2500 عرض (التخصيص وفقاً للطلب) - الأمان: تعتمد نظام ميكانيكي مضاد للتصادم، وحدة الكشف بالرادار الاختيارية؛
- نمط مصدر الطاقة: خط الطاقة الكهربائية المعلق أو تحت الأرض؛
- التشغيل الآلي: التشغيل الآلي الكامل أو التشغيل اليدوي؛
- السرعة: 120 متر في الدقيقة.
- القدرة الكلية: من 0.75 إلى 2.2 كيلو وات (مخصص)
- نوع الناقل: ناقل السلسلة أو السير أو الأسطوانات القياسي البلاستيكي؛
- السرعة: من 18 إلى 60 متر في الدقيقة.
- المواصفات الاختيارية للناقل:
1600 طول×1500 عرض\2500 طول×3600 عرض\3600 طول×2500 عرض (التخصيص وفقاً للطلب)
هذا نظام النقل يتكامل مع الناقل المستقيم (ناقل محور X) وناقل الأسطوانات مع الرفع (ناقل محور Y). لذلك يمكن تسميته بناقل XY. من السهل تشكيل الخط الآلي من خلال السماح بتغيير الاتجاه الناقل.
- الناقل المستقيم: متوفر كخيار مع السير أو الأسطوانات البلاستيكية القياسية
- القدرة الكلية: 2.25 كيلو وات (او مخصص حسب الطلب)
- ناقل مع الرفع: متوفر كخيار مع السير أو السلسلة القياسية البلاستيكية
- الرفع: الكيس الهوائي
- المواصفات الاختيارية للناقل: 2500 طول×2500 عرض\3600 طول×2500 عرض (أو التخصيص وفقاً للطلب)
- الشاسية: هيكل الإطار ملحوم بشكل أساسي بقنوات الفولاذ 10# و8#؛ البكرة المطاطية المغلفة بالبولي يوريثين؛
- نوع الناقل: ناقل السير أو الأسطوانات القياسي البلاستيكي؛
- الأمان العالي: سياج السلامة، الإرتفاع 1500 مم
- زاوية الدوران: من 0 إلى 90 درجة \ 180 درجة
- السرعة: 32 متر في الدقيقة
- المواصفات الاختيارية للناقل: من 2500 إلى 3000 طول× من 2500 إلى 3600عرض (أو التخصيص وفقاً للطلب)
النقل من نقطة إلى نقكة لين النواقل، للمحافظة على أداء العمليات اللوجستية الداخلية ذات الأداء والكفاءة العالية، وفي نفس الوقت التقليل من عجج النواقل أو المسارات المحجوزة للنقل.
- الشاسية: هيكل الإطار ملحوم بشكل أساسي بقنوات الفولاذ 12# و10#؛ البكرة المطاطية المغلفة بالبولي يوريثين؛
- القدرة الكلية: 2.75 كيلو وات، مخصصة وفقاً للطلب؛
- نوع الناقل: ناقل السلسلة أو الأسطوانات القياسي البلاستيكي؛
- الأمان: وحدة الكشف بالرادار الاختيارية؛
- نمط مصدر الطاقة: خط الطاقة الكهربائية المعلق أو تحت الأرض؛
- التشغيل الآلي: التشغيل الآلي الكامل؛
- المواصفات الاختيارية للناقل: من 2500 إلى 3000 طول× من 1500 إلى 2500عرض (أو التخصيص وفقاً للطلب)
- الشاسية: هيكل الإطار ملحوم بشكل أساسي بقنوات الفولاذ 12# و10#؛ البكرة المطاطية المغلفة بالبولي يوريثين؛
- نوع الناقل: ناقل السلسلة أو الأسطوانات القياسي البلاستيكي؛
- زاوية الدوران: من 0 إلى 360 درجة
- السرعة: لا تزيد عن 32 متر في الدقيقة
- مواصفات الطاولة الدوارة: 2500\3300 ⌀ (أو مخصصة حسب الطلب)
- القدرة الكلية: 2.05 كيلو وات أو مخصصة وفقاً للطلب؛
- سرعة الناقل: 35 متر في الدقيقة
- نوع الناقل: نوع الكرة أو الأسطوانة الفولاذية
- نوع الدوران: السيور القياسية البلاستيكية الكروية الاختيارية أو نظام الرفع والتدوير
- سرعة الدوران: 90 درجة في دقيقتين
- المواصفات الاختيارية للناقل: 2000 طول×1600 عرض\2500 طول×2500 عرض (أو التخصيص وفقاً للطلب)
- القدرة الكلية: من 0.75 إلى 2.2 كيلو وات (مخصص)
- نوع الناقل: ناقل السلسلة أو الأسطوانات القياسي البلاستيكي؛
- زاوية الدوران: من 0 إلى 90 درجة
- مواصفات الناقل: 1200 مم عرض، R1200\ R2450مم
- اللوح الجانبي: 80 طول×30 عرض من قطاعات C الفولاذية
- قياس الأسطوانة: 45×50 مم\60×76 مم\ مخصصة حسب الطلب
- عرض الناقل: 370 مم\2400 مم\ مخصصة حسب الطلب
- طول الناقل: 3000 مم\ مخصصة حسب الطلب
- الشاسية: هيكل الإطار ملحوم بشكل أساسي بقنوات الفولاذ 10# و8#؛ البكرة المطاطية المغلفة بالبولي يوريثين؛
- قطر الأسطوانات: 45 مم\50 مم\60 مم\76 مم أو مخصصة حسب الطلب؛
- المواصفات الاختيارية للناقل: 2500 طول×1600 عرض\2500 طول×2500 عرض (أو التخصيص وفقاً للطلب)
- هيكل الناقل: مصنوعة من أنبوب الفولاذ المربع 50×59 مم واللوح الفولاذي 3 مم
- قطر الأسطوانة: 50 مم
- المواصفات الاختيارية للناقل: 1000 طول×1000 عرض (أو التخصيص وفقاً للطلب)
- موزع اللوح متصل مع الناقل على محطة التكديس لخط إنتاج الكرتون المضلع، والذي يستخدم لوضع اللوح الأساسي تلقائياً قبل نقل الكرتون المكدس. هذا يتجنب التلف الذي قد يلحق بقاع المكدس، ويوفر الحماية للحافة السفلية، وبالتالي التقليل من المخلفات المتولدة.
- الأسطوانات تعمل على دعم اللوح الورقي، تحقق النقل السلس للوح الكرتوني.
- تعتمد ناقل السلسلة والكتلة بقلل من الضرر للوح عند دفعه.
- الحد العلوي لضمان أستلام اللوح واحد بواحد.
- يكامل نظام التحكم الآلي بين خط التمويج وموزع اللوح الكرتوني بشكل آلي كامل، مما يجعل موزع اللوح يعمل بالتزامن مع قسم التكديس.
- استخدمت طاولة النقل بالكرات عند حاجة المنتج للتدوير أو التحريك في أكثر من اتجاه.
- الكرة الفولاذية: من 1 إلى 1.5 بوصة
- المواصفات: مخصصة حسب الطلب
