الحفار الهيدروليكي، آلة حفر الصخور في الأنفاق والمناجم، سلسلة CYTM41/2 (HT92)
Hydraulic Bolting Jumbo, CYTM41/2 (HT92)
تُستخدم الحفارات الهيدروليكية سلسلة CYTM41/2 (HT92) خصيصًا لحفر الصخور ولتثبيت وربط الصخور في المناجم والأنفاق تحت الأرض مع صخور الجدار ذات الهيكل المعقد والتكوين الصخري التالف بشدة، حيث يتمحور تركيزنا الرئيسي على جودة تركيب البراغي والسلامة، مما يضمن مسامير التعدين عالية الأداء لسلامة المشغل وراحته في الأعمال تحت الأرض.
فضلاً عن ذلك، تتميز آلات حفر الصخور جامبو بأنها مناسبة للجرف والأنفاق بمقطع بأقل أبعاد 2.8×2.8 م، حيث يتميز بتصميم مدمج وحجم صغير واستهلاك منخفض للوقود وضوضاء منخفضة، كما أن كفاءة العمل عالية جداً. يمكن تبديل نوع الطاقة وحدة الحفر بسهولة لاستيعاب الأعمال المختلفة تحت الأرض. تم استخدام جامبو التثبيت الهيدروليكي على نطاق واسع لتقوية الصخور في الجرف والأنفاق والكهوف وغيرها، مما يوفر أمانًا لا مثيل له للعاملين تحت الأرض والمعدات.
| عدد الأعمدة/ القضبان | 10 |
| الأبعاد الكلية (الطول×العرض×الارتفاع) | 1000×1750×2070 (2780) مم |
| وحدة الحفر (ثقابة الصخور) | RC1200, HC25 |
| الطاقة الكهربائية لثقابة الصخور | 14 kW / 8 kW |
| الطول الكلي (تغذية) | 3070 / 3200 mm |
| طول قضيب/ ذراع الحفر | 2475 mm |
| مسمار مسنن منفصل | 2000 mm |
| بولت مغطى بالراتنج | 2200 mm |
| عمق الحفرة | 2280 mm |
| طول بولت المثبت على الصخرة | 1500-2500 mm |
| طول قابل للسحب | 900 mm |
| قوة التغذية | 10 kN |
| إطالة الإمداد | 480 mm |
| ذراع الرافعة (زاوية الرفع / الإمالة) | 50°/-30° |
| زاوية تأرجح ذراع الرافعة | ±35° |
| طاقة المحرك الرئيسي | 55 kW |
| الفولتية | 380V (قابلة للتخصيص) |
| القدرة على التسلق/ قدرة الصعود | 14° |
| الوزن الكلي | 13.5 T |
| طول الكابل | 70 m |

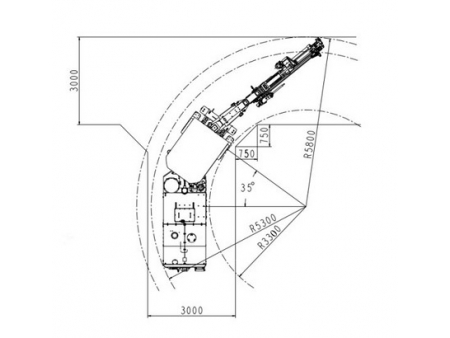

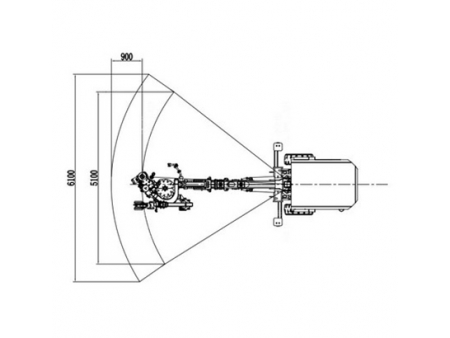

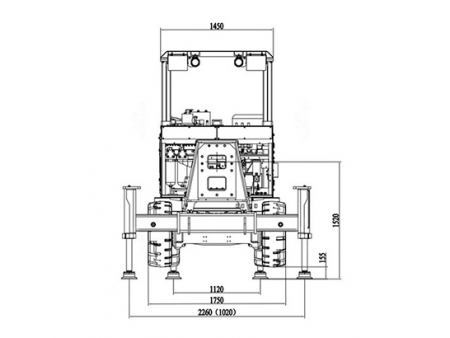

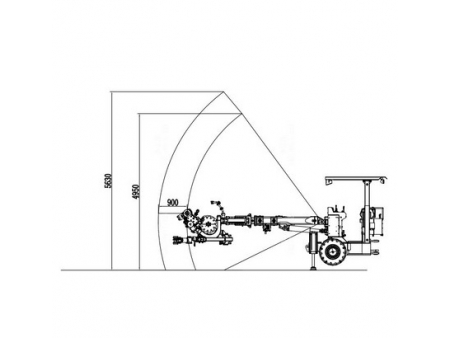

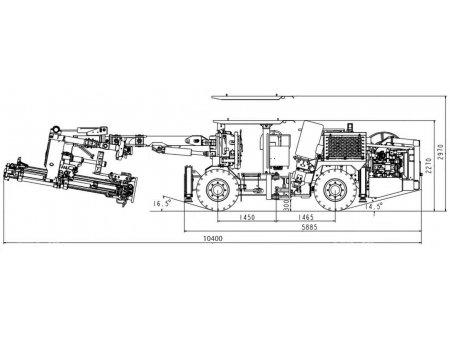

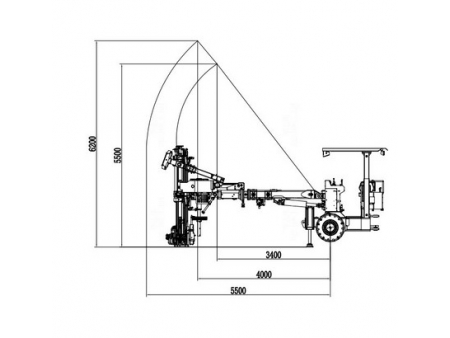

منظر جانبيمنظر أمامينطاق العملنطاق العملنطاق العملنصف قطر الانعطاف/ الدوران
