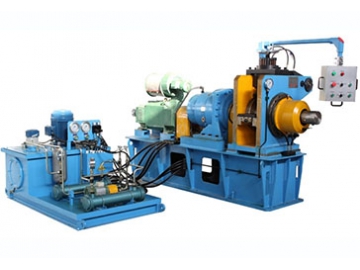

آلة البثق المستمر للنحاس المسطح TJ250/45

آلة البثق المستمر للنحاس المسطح TJ250/45
آلة البثق المستمر للنحاس المسطح TJ250/45
آلة البثق المستمر للنحاس المسطح TJ250/45
طلب عرض سعر

هذا المنتج تم توقف تصنيعه وإزالته من رفوفنا

1. آلة فك ملف النحاس
2. آلة تقويم
3. آلة بثق مستمر
4. نظام تبريد وتجفيف
5. عداد قياس
6. بكرة توجيه
7. آلة رفع
8. نظام هيدروليكي وتشحيم
9. كابينة تحكم كهربائية
10. لوحة مراقبة العملية

خط البثق الدوراني المستمر مناسب لإنتاج أسلاك النحاس المسطح بمقاطع صغيرة للغاية. المنطقة المقطعية هي حوالي 2.5m2. المنتجات المقذوفة يمكن إستخدامنها لتشكيل الموصلات المطلية والتي تستخدم غالباً في محولات EHV.
بالإضافة إلى ذلك، فإن هذه القائمة من آلة البثق البثق الدوراني مستخدم عموماً لإنتاج أسلاك النحاس المسطحة للإستخدام المحركات، محولات الطاقة العالية، وكذلك صناعات مثل الجيش والطيران وغيرها.

المواصفات الفنية
وحدة الوظائف الرئيسية: آلة البثق المستمر
الموديل TJ250
القطر الإسمي لعجلة البثق 250 mm
سرعة الدوران المقدرة 11RPM
طاقة المحرك الرئيسي 45kW
المادة الخام ( حبل نحاس)
القطر Φ 8.0 mm
تفاوت القطر الميكانيكي ±0.2mm
قوة الإنتاجية 160MPa ( حبل نحاسي خالي من الأكسجين، مصنوع بواسطة عمليات صب علوية)

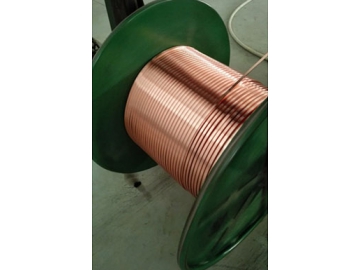

المنتج النهائي: أسلاك نحاسية مسطحة
مجال المنطقة المقطعية 2.5-60mm²
العرض الأقصى 15mm
المعيار مطابق لمعيار GB5585.1-85
خط الإنتاج الكلي: خط إنتاج السلك النحاسي
الإنتاج المتوسط 100-150kg/h
القدرة المركبة 380V, 3 phase, 75KVA
كمية الشرارة 1-2%
الورشة
الأبعاد الصغرى الطول: 22m، العرض: 7 m، الإرتفاع: 4 m
ماء التبريد 30 m3/h (برج التبريد)
الهواء المضغوط 0.7 MPa, 1 m3/min
المشغل 2
المكونات الرئيسية لخط الإنتاج
آلة فك ملف حبل النحاسي آلة واحدة
آلة تسوية سلك النحاسي آلة واحدة
آلة البثق المستمر للنحاس آلة واحدة
نظام تبريد ومنع الأكسدة ( مع وظيفة تجفيف بالنفخ) آلة واحدة
عداد قياس مجموعيتن
آلة رفع (630mm-800mm) مجموعيتن
نظام تحكم كهربائي ( مع شاشة لمس) آلة واحدة
نظام هيدروليك وتشحيم آلة واحدة
المميزات
  • خط البثق الدوراني المستمر لسلك النحاس المسطح TJ250/45 يستخدم حبل النحاسي الخالي من الأكسجينΦ8mm المصنوعة بواسطة تقنية الصب العلوي كمادة خام. هذه المادة يمكن تحضيرها بسهولة.
  • بتصميم قالب فذف خاص، فإن آلة البثق المستمر تدعم البثق لسلكين في نفس الوقت. هذا يحسن عن كفاءة الإنتاج ويقلص بشكل كبير من كلفة الإنتاج.
  • الأسلاك المقذوفة تزيل الحاجة لمزيد من المعالجة مثل السحب، الدلفنة، أو التحمية. مع ضمان الجودة، فإن كلفة الإنتاج والإستثمار يتم تقليصهما بشكل كبير.
