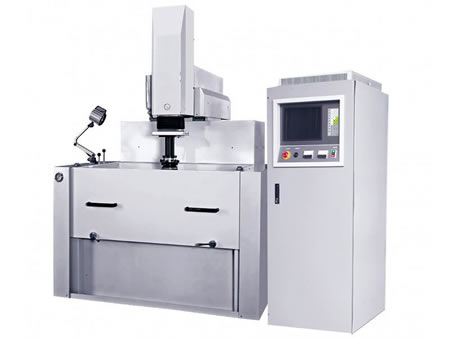

ماكينة الحفر بالشرارة سي أن سي CNC Die-sinking EDM Machine
طلب عرض سعر
إن محاور X وY وZ من ماكينة الحفر بالشرارة سي أن سي EDM يتم تشغيل جميعها بواسطة الحاسوب، هذا يسمح للمستخدم أن يقوم بإعداد مسارات التجهيز المختلفة الشكل. ماكينة الحفر بالشرارة CNC EDM مناسبة خاصة لتجهيز قطع التشغيل ذات الأشكال المعقدة.
المميزات
- وظيفة التخزين الأوتوماتيكية لديها سعة بـ 100*40000 من التكوينات.
- يمكن تجهيز القوالب لمختلف التطبيقات من رسم النماذج حتى المنتجات النهائية.
- وظيفة عشر مراحل للتجهيز الدقيقة
- (1) الضبط اليدوي: يتم ضبط شروط التشغيل وفقا للخبرة الفردية.
- (2) الضبط الآلي AUTOZ: يتم تقديم اختيار الحد الأقصى من العمق، التيار الابتدائي، دقة التجهيز النهائية ومساحة التشغيل، فيمكن تنفيذ ضبط شروط التشغيل أوتوماتيكيا.
- (3) ضبط الشروط الذكي FUZZY Z: يتم اختيار شكل الإلكترود، الإلكترود، مادة قطع التشغيل، مساحة المقطع المستعرض للإلكترود، دقة التجهيز النهائي واعدادات العمق، فثم يمكن تحقيق ضبط شروط التشغيل أوتوماتيكيا بالكامل. مع ثلاث طرق ضبط أعلاه، يمكن تجهيز القوالب من التجهيز الابتدائي إلى شبه التجهيز حتى التجهيز النهائي بخطوة واحدة.
- خمسة حركات اهتزازية للتجهيز: القالب الواحد قابل لاعداده بـ 5 حركات اهتزازية مختلفة للتجهيز.
- سعة التخزين بأكثر من 1000 وحدة: يمكن تخزين أكثر من 1000 من القوالب المختلفة.
- قدرة التعويض التلقائي لاستهلاك الإلكترود: خلال عملية تجهيز الثقوب المتعددة، ينبغي ضبط استهلاك الإلكترود مقدما، وثم يقوم الحاسوب بتعويض عمق لكل ثقب أوتوماتيكيا لضمان العمق المتسق لكل ثقب.
- يتم معايرة القالب بشكل سريع عن طريق تحديد الموقع الأوتوماتيكي للنقطة المركزية من القالب.
- عندما شروط التفريغ غير مستقرة، سيقوم الحاسوب بتعديل كفاءة التفريغ الكهربائي ووقت العمل أوتوماتيكيا. بعد تم استقرار الشروط، سيستمر التفريغ الكهربائي أوتوماتيكيا. شروط التجهيز قابلة للتعديل في أي وقت.
- الإعادة التلقائية إلى صفر لنقطة المبدأ: في حالة انقطاع الكهرباء عند التجهيز الأوتوماتيكي، سيجد الحاسوب نقطة المبدأ أوتوماتيكيا.
- مع الدائرة الكهربائية الخاصة لتجهيز السطح بتأثير المرآة، يمكن تحقيق تأثير المرآة على قطع التشغيل.
- وظيفة التسريع JMP UP1 تحسن كفاءة التجهيز بدون تشوه الإلكترود.
- مسار الحركة: متقاطع، مربع، دائري، مسدس، جانبي
- واجهة التشغيل بالانجليزية / الصينية، جميع بيانات التشغيل قابلة للادخال عبر لوحة المفاتيح بسهولة.
- يمكن تنفيذ التشغيل المبرمج التجريبي "DRY RUNNING" قبل التشغيل الفعلي من أجل اختبار اعدادات البرمجة.
- يتم تشغيل محاور X وY وZ بواسطة البول سكرو (لولب ذو كرات) مع المحمل أو الرولمان البلي بدون باكليش (non-backlash bearing). مع القابض الكهرومغناطيسي، ماكينة EDM قادرة على تحسين دقة التجهيز. وحدة القياس البصري سترسل الملاحظات الارتجاعية إلى نظام المراقبة.
المواصفات
| النموذج | CNC430 | CNC540 | CNC850 | CNC1060 | CNC1260 | CNC1470 |
| حوض العمل (mm) | 1130*710*450 | 1370*720*450 | 1650*1100*600 | 2000*1300*700 | 2000*1300*700 | 2250*1300*650 |
| أبعاد طاولة العمل (mm) | 700*400 | 850*450 | 1000*600 | 1250*800 | 1250*800 | 1500*900 |
| انتقال طاولة العمل (X*Y*Z)(mm) | 400*300*300 | 500*400*300 | 800*500*400 | 1000*600*450 | 1200*600*450 | 1400*700*500 |
| مسافة من لوحة الإلكترود إلى الطاولة (mm) | 320~620 | 390~690 | 500~900 | 550~1000 | 550~1000 | 600~1150 |
| الوزن الأقصى للإلكترود (kg) | 120 | 150 | 200 | 300 | 300 | 400 |
| الوزن الأقصى لقطع التشغيل (kg) | 1500 | 1800 | 3000 | 3500 | 3500 | 5000 |
| وزن الآلة (kg) | 1800 | 2500 | 4500 | 5500 | 5500 | 8000 |
| النموذج | CNC1680 رأس واحدة / رأسين | CNC1880 رأس واحدة / رأسين | CNC2110 رأس واحدة / رأسين | CNC2510 رأس واحدة / رأسين | CNC3010 رأس واحدة / رأسين |
| حوض العمل (mm) | 2550*1500*560 | 3000*1500*650 | 3500*1800*650 | 3800*1800*650 | 4500*1800*650 |
| أبعاد طاولة العمل (mm) | 1700*1000 | 2000*1000 | 2500*1200 | 2700*1200 | 3200*1200 |
| انتقال طاولة العمل برأس واحدة (X*Y*Z) (mm) | 1600*800*500 | 1800*800*600 | 2300*900*600 | 2500*900*600 | 3000*900*600 |
| انتقال طاولة العمل برأسين (X*Y*Z)(mm) | 1100*800*500 | 1200*800*600 | 1450*900*600 | 1750*900*600 | 2400*900*600 |
| مسافة من لوحة الإلكترود إلى الطاولة (mm) | 650~1150 | 600~1200 | 650~1250 | 650~1250 | 700~1300 |
| الوزن الأقصى للإلكترود (kg) | 400 | 400 | 450 | 450 | 450 |
| الوزن الأقصى لقطع التشغيل (kg) | 6000 | 6500 | 8000 | 10000 | 15000 |
| وزن الآلة (kg) | رأس واحدة 9000 | رأس واحدة 13000 | رأس واحدة 15000 | رأس واحدة 17500 | رأس واحدة 23000 |
| رأسين 12000 | رأسين 15000 | رأسين 17000 | رأسين 19500 | رأسين 25000 |
- محرك السيرفو DC الياباني يحسن كفاءة تجهيز المعدات بفضل الأداء المستقر الخاص به.
- يتم استخدام بول سكرو (لولب ذو كرات) مصنوع في تايوان، تتميز ماكينة الحفر بالشرارة CNC EDM بالدقة العالية والتحكم السهل.
- يتم استخدام دليل الحركة الخطية المصنوع من اليابان، من أجل ضمان الدقة الممتاز لماكينة الحفر بالشرارة CNC EDM.
- مع محرك السيرفو AC من YASKAWA أو Panasonic، ماكينة الحفر بالشرارة CNC EDM لديها أسرع سرعة تجهيز وأعلى دقة.
- إنه سهل لتعلم وتشغيل عن طريق الضبط التفاعلي.
الإكسسوارات المعيارية
- شاشة عرض 15” LCD
- واحدة من لمبة العمل وعلبة التحكم عن بعد
- واحدة من أدوات تثبيت الإلكترود وطقم واحد من الفلاتر
- قاعدة تعديل مستوى الماكينة
- بول سكرو (لولب ذو كرات) والمقياس الخطي 3 محاور (5μm)
- طقم واحد من الأدوات مع صندوق العدد وطقم أدوات تثبيت قطع التشغيل
- نظام استشعار الحريق الأوتوماتيكي وطفاية الحريق
- دليل التشغيل مع البيانات التقنية
الإكسسوارات الاختيارية
- نظام تبريد السائل ومنظم الجهد
- أدوات تثبيت الألكترود 3R أو EROWA
- الطاولة المغناطسية وزيت EDM
- المقياس الخطي 3 محاور (1μm)
