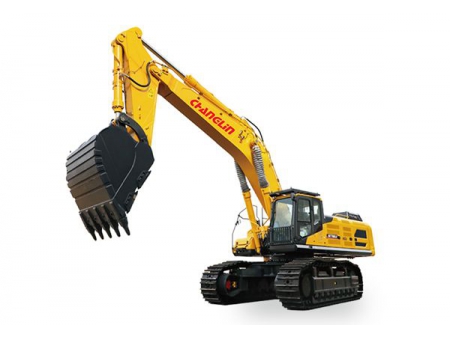

حفارة هيدروليكية ZG3750LC-9

طلب عرض سعر

الموقع الإلكتروني: http://changlin.ae/6-excavator-zg3750lc-9.html

Hydraulic Excavator

وزن التشغيل: 72500KG
القدرة المقننة: 377kW
سعة الجرافة: 4.5m³

استفسار

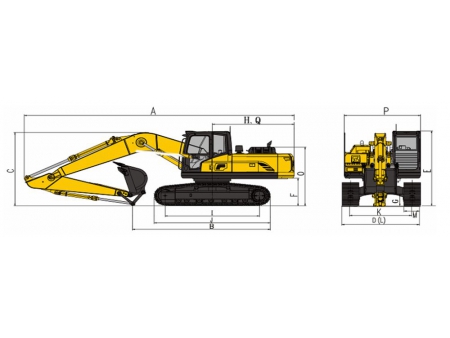

الأبعاد (مم)
A	الطول الكلي	12930	I	الجنزير	4750
B	طول التلامس الأرضي (الناقل)	8290	J	طول الجنزير	5960
C	الإرتفاع الكلي (إلى أعلى الذراع)	4730	K	قياس الجنزير	3440/281 0
D	العرض الكلي	4310/3680	L	عرض مسار الجنزير	4090/346 0
E	الإرتفاع الكلي (إلى أعلى الكابينة	3705	M	عرض المداس (الجنزير)	650
F	إرتقاع ثقل التوزان عن الأرض	1550	O	الإرتفاع إلى غطاء المحرك	3370
G	الإرتفاع عن الأرض	895	P	عرض مجموعة الهيكل الدوارة	3505
H	نصف قطر دوران الذيل	4145	Q	المسافة من مركز الدوران إلى الذيل	4055

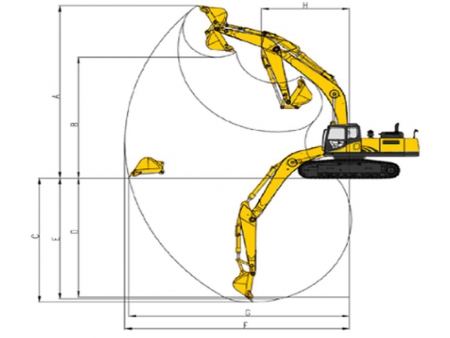

مجال العمل (مم)
A	أقصى اتفاع للحفر	11520
B	أقصى ارتفاع للتفريغ	7710
C	أقصى عمق للحفر	7350
D	أقصى عمق للحفر العمودي	5695
E	أقصى عمق للقطع لقاع مستوى 2440 متر (8 أنش)	7190
F	أقصى مسافة للحفر	12200
G	أقصى نصف قطر للحفر عند المستوى الأرضي	11920
H	أقل نصف قطر تأرجح لمعدة العمل	5420

المحرك		نظام الحركة
الموديل	ISUZU 6WG1	محركات الحركة	KYB
النوع	المسار المشترك ذو الضغط العالي، التبريد بالماء، محرك ذو ترتيب 6 أسطوانات خطي، الشاحن التربيني	عدد أسطوانات الدعم	8×2
		عدد أسطوانات الحمل	3×2
عدد الأسطوانات	6	أحذية المسار	49×2
التجويف والشوط	147mm×154mm	سرعة الحركة	3.2/4.9km/h
الإزاحة	15.681L	قوة الجر	475kN
خرح القدرة	377kW/1800rpm	القدرة على الصعود	70% (35°)
		المسافة على الأرض	895mm
النظام الهيدروليكي		نظام التأرجح
المضخة	KPM	محرك التأرجح	KPM
النوع	مضخة مكبس مزدوج بالإضافة إلى مضخة تروس ومضخة تبريد	نوع محرك التأرجح	M5X180
أقصى تدفق للتفريغ	280×2 15 45L/min	سرعة التأرجح	7r/min
قوة الحفر (ISO6015)		سعة إعادة الملء والتزييت
طول الذراع	2900mm	خزان الوقود	900L
قوة حفر الجرافة	420kN	نظام التبريد	76L
قوة حفر الذراع	365kN	زيت المحرك	52L
		خزان الزيت الهيدروليكي	570L
الجرافة		وزن التشغيل والضغط على الأرض
النوع	الجرافة الخلفية	عرض الخذاء	650mm
سعة الجرافة	4.5m³	الضغك على الأرض	105kPa
عرض الجرافة	2170mm	وزن التشغيل	72500kg

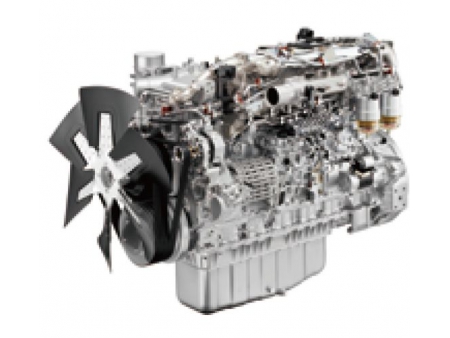

محرك قابل للتكيف بدرجة عالية

القدرة العالية
محرك القدرة العالية Isuzu 6WG1،
محرك تربيني قابل للتكيف بدرجة عالية، عزم الدوران الكبير، القدرة الكبيرة والاستجابة الجيدة.

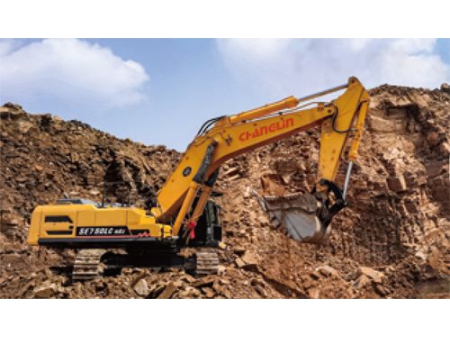

تتوافق مع متطلبات التشغيل بكثافة عالية في المناجم

كفاءة في استهلاك الوقود
تحسين طريقة حقن الوقود، تحسن بشكب كبير من المنحنى، وتزيد من منطقة الاستهلاك الاقتصادي للوقود، تقلل من استهلاك الوقود، وتوفر 12% بالمقارنة مع المنتجات المنافسة

التطابق الذكي بين القدرة والنظام الهيدروليكي

فئة كاملة من المكونات الهيدروليكية الفائقة Kawasaki، درجة التوافق العالية، الفاقد الصغير في الضغط، أكثر توفير في الطاقة، أكثر كفاءة. التوافق الذكي بين المحرك والنظام الهيدروليكي، تدفق التزويد عند الطلب.

المضخة الرئيسية K7V280، عزم الخرج الكبير، نظام هيدروليكي للتدفق الإيجابي يتم التحكم فيه كهربائياً، تقلل من الفاقد في الضغط للنظام الهيدروليكي. يعمل الدمج المناسب بين الحمل ومعدل التدفق على تحسين سرعة الاستجابة بشكل كبير.

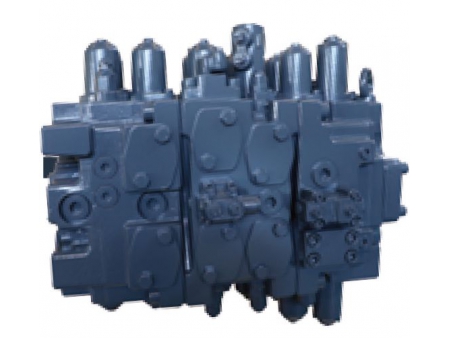

الصمام الرئيسي Kawasaki، أقوى سعة تدفق في الصناعة، نظام التحكم الإلكتروني بالتدفق الإيجابي، تنسيق التشغيل بشكل للعملية.

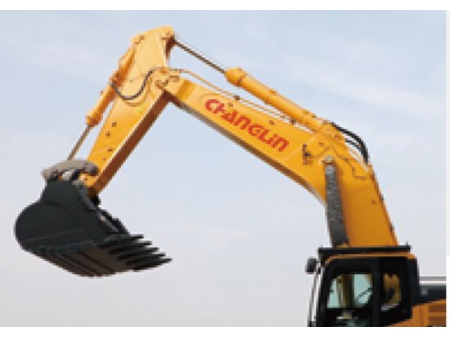

تحسين النقطة المفصلية لجهاز التشغيل

جلبة من سبائك النحاس ذاتية التشحيم للمفاصل الرئيسية لمقاومة التآكل وتقليل السحج. قم بتحسين نقطة المفصلة الخاصة بجهاز العمل لضمان مسار حفر الجرافة، التقليل من مقاومة الحفر، فوة الحفر أعلى بنسبة 10% من المنتجات المنافسة.

قوة الحفر الكبيرة

قوة ذراع الحفر: 365 كيلو نيوتن
فوة جرافة الحفر: 420 كيلو نيوتن

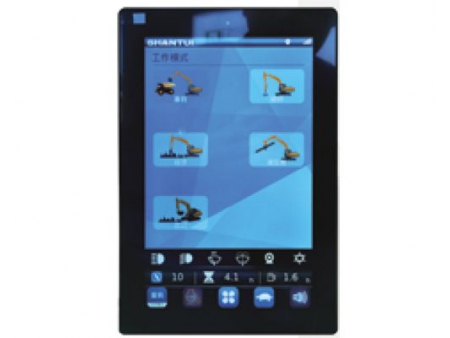

تحديد ظروف العمل وتكنولوجيا التحكم

تعتمد تقنية المطابقة الديناميكية للطاقة للتتناسب ديناميكياً مع نقطة امتصاص الطاقة المثلى وفقاً لظروف العمل المختلفة، التروس ونطاق استهلاك الوقود الأمثل للمحرك، وذلك لتحقيق المطابقة الدقيقة لقدرة المحرك وقدرة المضخة الهيدروليكية.
