رافعة مثبتة على شاحنة SQ6.3

طلب عرض سعر

الموقع الإلكتروني: http://changlin.ae/6-2-truck-mounted-crane-sq6-3.html

استفسار

حيث أنها رافعة بذراع مستقيم، فإن الرافعة المثبتة على شاحنة SQ6.3 تستخدم جهاز تقليل التروس الدودي من أجل تحقيق دوران كامل 360°.
إن الدعامة الأفقية القابلة للسحب الهيدروليكية التي تكون بطول كامل 5.2m يتم تركيبها في منتجنا كعبارة عن مكون قياسي.
بفضل المقاطع الهندسية، فإن هذه الرافعة تتميز بالإستقرار الجانبي العالي.
إن رافعات التشغيل يتم توزيعها بالقرب من مخزن البضائع للرافعة التي تدعم تشغيل كلا الجانبين.
إن منتجنا الرافعة المثبتة على شاحنة مُجهزة بصمامات التحكم الرئيسي اليديوية ذات 4 وظائف وصمامات التحكم بدعامة يدوية ذات 4 وظائف.
من أجل ضمان سلامة تشغيل الآلة، فإن الرافعة تأتي بمكونات قياسية لمفتاح حد الإرتفاع، جهاز إنذار الإنحناء الزائد ومصابيح LED ذات طاقة عالية، ومكون إختياري لجهاز الحد من العزم.

المواصفات

الرقم	الوصف			الوحدة	البارامترات
1	أقصى عزم للحمل			كليو نيوتن.متر	157
2	أقصى حمل للرفع			كجم	6300
3	أقصى إرتفاع للعمل			مم	11500
4	طول الذراع القابل للتمديد (عند الإنكماش الكامل)			مم	4046
5	أقصى إرتفاع للرفع (المسافة من الأرض)			مم	حوالي 13800
6	نسبة الرفع				6/4
7	أقصى زاوية إرتفاع للذراع			(°)	77
8	أدني زاوية إرتفاع للذراع			(°)	0
9	الامتداد الجانبي للركيزة الأمامية			مم	2130~5210
10	الامتداد الجانبي للركيزة الخلفية			مم	-
11	أقصى سرعة للرفع	الخطاف الرئيسي (بحبل أحادي)	الرفع	m/min	69
11	أقصى سرعة للرفع	الخطاف الرئيسي (بحبل أحادي)	الخفض	m/min	67
12	سرعة الدوران			r/min	≤2.5
13	زاوية الدوران			°	الدوران الكامل بزاوية 360 درجة
14	وزن الرافعة			كجم	2726
15	مضخة الوقود			-------------	مضخة تروس
16	سعة خزان الوقود			لتر	140
17	ضغط التشغيل للنظام الهيدروليكي			MPa	23
18	تدفق النظام الهيدروليكي			L/min	60

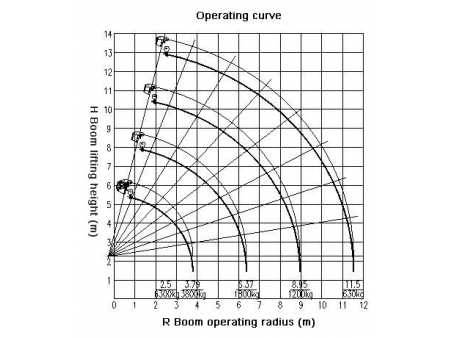

سعة الرفع المقدر لرافعة مثبتة على شاحنة (وحدة kg.f)

R / L	4.06m	6.64m	9.22m	11.8m
2.5	*6300	*5000	3000
3.0	*5000	3350	2750	2160
3.5	4000	3020	2520	1990
4.0	(3.79) 3800	2750	2310	1830
4.5		2500	2120	1680
5.0		2280	1950	1540
5.5		2100	1800	1410
6.0		1950	1670	1290
6.5		(6.37) 1800	1560	1180
7.0			1470	1080
7.5			1350	990
8.0			1300	910
8.5			1250	840
9.0			(8.95) 1200	780
9.5				730
10.0				690
10.5				660
11.0				640
11.5				630
معدل الرفع	إن معدل الرفع يكون 6 للعناصر ذات علامة * و 4 للعناصر الأخرى.
