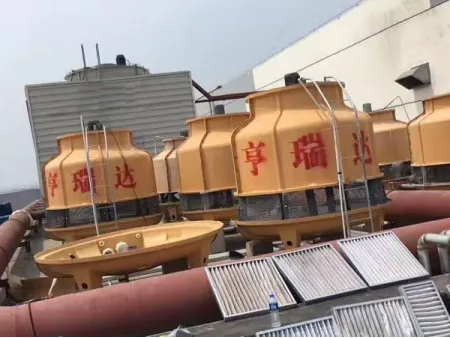

برج التبريد (لأنظمة التبريد بالماء الصناعية) Cooling Tower

طلب عرض سعر

الموقع الإلكتروني: http://industrialchiller-ae.com/5-cooling-tower.html

وحدة التخلص من الحرارة لأنظمة تبريد المياه الصناعية

تُعد أبراج التبريد أنظمة فعّالة لتبادل الحرارة، تعمل على خفض درجة حرارة المياه من خلال مبدأ التبريد بالتبخر. فهي تقوم بنقل الحرارة الفائضة من مياه التبريد المتداولة إلى الغلاف الجوي، مما يتيح تفريغ الأحمال الحرارية الناتجة عن العمليات الصناعية بكفاءة عالية.

كما تجدر الإشارة إلى أنه تم تصنيع هيكل البرج من الألياف الزجاجية البوليسترية، ليجمع بين الخفّة، القوة العالية، مقاومة التآكل، وطول العمر الافتراضي. أما أسطوانة المروحة، فقد صُممت بتقنية استعادة الطاقة لتوزيع تدفق الهواء بشكل مثالي وتعزيز كفاءة التشغيل. كما تأتي شفرات المروحة مصممة بشكل جناح هوائي من الألياف الزجاجية بالإيبوكسي، لضمان أقصى تدفق هواء، كفاءة طاقة محسّنة، انخفاض الضوضاء، ومقاومة موثوقة للتآكل، بما يجعل النظام مثالياً للتشغيل الصناعي المستدام والفعّال.

علاوة على ذلك، تضمن هذه الميزات التخلص من الحرارة بكفاءة مستمرة وبأقل التكاليف، مع الحفاظ على تشغيل مستقر وموثوق لمجموعة واسعة من التطبيقات الصناعية.

التطبيقات

تُستخدم أبراج التبريد على نطاق واسع في مختلف القطاعات لتحقيق التخلص الفعّال من الحرارة والحفاظ على المياه. وتشمل تطبيقاتها الرئيسية ما يلي:

أنظمة التدفئة والتهوية وتكييف الهواء والتبريد (HVAC&R) وحدات تكييف الهواء الكبيرة، محطات التبريد، مستودعات التخزين البارد، أنظمة التجميد، والتركيبات المشتركة للتدفئة والتبريد.
الصناعات التحويلية وعملية الإنتاج إنتاج البلاستيك والمطاط، الصناعات الكيميائية والبتروكيميائية، صب المعادن، صناعة الصلب، معالجة الأغذية والأدوية، والعمليات النسيجية.
تبريد المعدات الميكانيكية المولدات، توربينات البخار، ضواغط الهواء، الأنظمة الهيدروليكية، والمحركات الصناعية.
استخدامات صناعية وتجارية أخرى تطبيقات تبريد إضافية في قطاعات مثل دباغة الجلود، تصنيع الرغوة، إنتاج مقاطع الألومنيوم، وأنظمة تبريد المياه الصناعية المتخصصة.

المواصفات الفنية

الطرازات		طن	8	10	15	20	25	30	40	50	60	80	100	125	150
خواص عامة	معدل التدفق	م3/ ساعة	6.23	7.8	11.7	15.6	19.5	23.4	31.2	39.2	46.8	62.4	78.1	97.5	117
	تدفق الهواء	أمتار مكعبة في الدقيقة	70	85	140	160	200	230	280	330	420	450	700	830	950
	محرك المروحة	كيلو وات	0.18	0.18	0.18	0.37	0.55	0.55	0.75	1.5	1.5	1.5	2.2	2.2	2.2
	نظام التشغيل		تشغيل مباشر
	مستوى الضوضاء (على بعد 16 متر)	ديسيبيل	45.5	62.5	62.5	63	63	63	63	63.5	63.5	64	64.5	655	95
	الوزن الصافي	كجم	42	50	54	67	98	116	130	200	250	280	450	540	580
	الوزن التشغيلي	كجم	180	190	290	300	500	530	55d	979	1250	1280	1650	1740	1780
الأنابيب	مدخل المياه	مم	40	40	50.	50	80	80	80	80	100	100	125	125	150
	مخرج المياه	مم	40	40	50	50	80	80	80	80	100	100	125	125	150
	فائض المياه / التصريف الزائد	مم	25	25	25	25	25	25	25	25	25	25	25	25	25
	مصرف المياه	مم	25	25	25	25	25	25	25	25	25	25	25	29	25
الارتفاع	صمام التدفق	مم	15	15	15	15	15	15	15	15	20	20	20	20	20
	هيكل البرج	مم	1650	1650	1750	1770	1870	1870	1980	2020	2150	2260	2400	2400	2550
	وحدة البرج / خلية البرج	مم	940	1070	859	1140	1385	1130	1255	1255	1290	1455	1595	1780	1720
	مدخل الهواء	مم	170	170	170	170	245	245	245	245	325	325	325	325	325
	حوض المياه	مم	420	420	450	450	450	340	340	420	460	460	450	450	450
	مدخل الماء	مم	270	270	280	175	175	175	175	230	295	295	300	300	300
	مخرج الماء	مم	180	180	190	190	115	115	115	125	200	200	230	230	230
	القاعدة	مم	250	250	250	250	300	300	300	300	300	300	300	300	300
القطر	المروحة	مم	550	600	600	600	770	770	770	930	1170	1170	1450	1450	1450
	حوض الماء	مم	920	1060	1060	1170	1400	1650	1650	1830	2100	2100	2700	2700	3000
	القاعدة	مم	554	554	797	797	1016	1016	1170	1170	1600	1600	2495	2495	2495
	اللولب	مم	9×3	9×3	9×3	9×3	9×3	9×4	9×4	9×4	11×4	11×4	11×6	11×6	11×6
المواد	المروحة										البوليستر المقوى بالألياف الزجاجية (FRP) / سبائك الألومنيوم
	حاجز المروحة / واقي المروحة		——								فولاذ مجلفن
	المحرك		محرك من نوع TEFC، 380 فولت / 50 هرتز، ثلاثي الطور
	دعامة المحرك		فولاذ مجلفن
	الغلاف / الهيكل الخارجي		البوليستر المقوّى بالألياف الزجاجية (FRP)
	حوض الماء		البوليستر المقوّى بالألياف الزجاجية (FRP)
	نظام الرش		أنابيب بولي كربونات وبولي فينيل كلوريد (PVC)								أنابيب سبائك الألومنيوم / بولي فينيل كلوريد (PVC)
	جهاز فصل الرذاذ / مزيل الرذاذ					البوليستر المقوّى بالألياف الزجاجية (FRP)
	قضيب الشد												فولاذ مجلفن
	دعامة مدخل الهواء		أنابيب بولي كربونات وبولي فينيل كلوريد (PVC)								أنابيب سبائك الألومنيوم / بولي فينيل كلوريد (PVC)
	دعامة البرج
	سلم الوصول										فولاذ مجلفن
	أنابيب التوصيل		أنابيب من PVC
	الدعامات الحاملة للتعبئة		بولي كربونات			بولي كربونات وفولاذ مجلفن
	مواد التعبئة / الحشو		فيلم من PVC

ملاحظة:

الظروف المعيارية: درجة حرارة مدخل الماء (T₁) = 37 درجة مئوية، درجة حرارة مخرج الماء (T₂) = 32 درجة مئوية، درجة الحرارة المبللة (درجة الحرارة الرطبة) (WBT) = 27 درجة مئوية، فرق (انخفاض) درجة حرارة الماء (ΔTₛ) = 5 درجات مئوية، الضغط الجوي (P) = 99400 باسكال

الطراز (HTCT-***)		طن	175	200	225	250	300	150	400	500	600	700	800	1000
خواص عامة	معدل التدفق	م3/ ساعة	136.8	156.2	175.5	195.1	234	273.2	312.1	392.4	468	547.2	626.4	781.2
	تدفق الهواء	أمتار مكعبة في الدقيقة	1150	1250	1500	1750	2000	2200	2400	2600	3750	3750	5000	5400
	محرك المروحة	كيلو وات	4	4	5.5	5.5	7.5	7.5	11	11	15	18.5	22	22
	نظام التشغيل		تشغيل مباشر			حزام على شكل Y						تروس
	مستوى الضوضاء (على بعد 16 متر)	ديسبيل	66	66	665	67	67.5	68	68	68.5	68.5	69	70	70.5
	الوزن الصافي	كجم	760	780	1050	1080	1760	1800	2840	2900	3950	4050	4700	4900
	الوزن التشغيلي	كجم	1860	1880	2770	2800	3790	3930	5740	5800	9350	9450	11900	12100
الأنابيب	مدخل المياه	مم	150	150	200	200	200	200	200	250	250	250	300	300
	مخرج المياه	مم	150	150	200	200	200	200	200	250	250	250	300	300
	فائض المياه / التصريف الزائد	مم	25	25	80	80	80	80	80	80	100	100	100	100
	مصرف المياه	مم	25	25	B0	B0	80	80	80	80	100	100	100	100
الارتفاع	صمام التدفق	مم	20	20	25	25	25	25	40	40	50	50	50	50
	هيكل البرج	مم	2750	2750	3620	3620	3680	3680	4070	4070	4560	4560	4720	4720
	وحدة البرج / خلية البرج	مم	1965	1965	2060	2060	2160 620 900	2160	2180	2180	2430	2630	2630	2630
	مدخل الهواء	مم	350	350	620	620	620	620	620	760	1020	1020	1020	1020
	حوض المياه	مم	850	850	900	900	900	900	900	900	1020	1020	1020	1020
	مدخل الماء	مم	245	245	280	280	280	280	280	280	340	340	340	340
	مخرج الماء	مم	245	245	280	280	280	280	280	280	340	340	340	340
	القاعدة	مم	300	300	300	300	300	300	400	400	400	400	400	400
القطر	المروحة	مم	1750	1750	2135	2135	2440	2440	2745	2745	3400	3400	3700	3700
	حوض الماء	مم	3300	3300	4100	4100	4640	4640	5500	5500	6600	6600	7600	7600
	القاعدة	مم	3400	3400	4300	4300	4920	4920	5760	5760	6760	6760	7500	7500
	اللولب	مم	16×8	16×8	16×12	16×12	16×12	16×12	16×24	16×24	25×32	25×32	25×32	25×32
المواد	المروحة		البوليستر المقوى بالألياف الزجاجية (FRP) / سبائك الألومنيوم
	حاجز المروحة / واقي المروحة		فولاذ مجلفن
	المحرك		محرك من نوع TEFC، 380 فولت / 50 هرتز، ثلاثي الطور
	دعامة المحرك		فولاذ مجلفن
	الغلاف / الهيكل الخارجي		البوليستر المقوّى بالألياف الزجاجية (FRP)
	حوض الماء		البوليستر المقوّى بالألياف الزجاجية (FRP)
	نظام الرش		أنابيب سبائك الألومنيوم / بولي فينيل كلوريد (PVC)
	جهاز فصل الرذاذ / مزيل الرذاذ		البوليستر المقوّى بالألياف الزجاجية (FRP)
	قضيب الشد		فولاذ مجلفن
	دعامة مدخل الهواء		شبك PVC / شبك PVC
	دعامة البرج		فولاذ مجلفن
	سلم الوصول		فولاذ مجلفن
	أنابيب التوصيل		أنابيب من PVC
	الدعامات الحاملة للتعبئة		فولاذ مجلفن
	مواد التعبئة / الحشو		فيلم من PVC

ملاحظة:

أخبرنا عن مشروعك

نصمم ونصع ونُصدر وحدات التبريد الصناعية ومعدات تبريد العملياتبشكل مخصص بالكامل لتلائم مواصفاتك واحتياجاتك الفريدة، لنضمن لك أداءً مثالياً وكفاءة لا تُضاهى.

اتصل بنا

كيف تعمل أبراج التبريد في الأجواء الباردة بدرجة حرارة ما دون الصفر؟

في المناخات الباردة، تواصل أبراج التبريد عملها بكفاءة للحفاظ على درجات حرارة المياه ضمن نطاق آمن، حيث تُوجَّه المياه المتداولة مباشرة إلى حوض المياه الباردة لتجنب التجمد عند انخفاض الحمل الحراري. كما يظل تدفق المياه فوق قمة البرج ثابتاً، مما يضمن استمرار العمليات بشكل مستقر وموثوق حتى في درجات الحرارة دون الصفر.

كيف تساعد أبراج التبريد في توفير المياه والطاقة؟

تعتمد أبراج التبريد على عملية التبريد بالتبخير، التي تقلل بشكل كبير من استهلاك المياه والطاقة على حد سواء. ومن خلال تبريد المياه جزئياً عبر التبخر، يتم تقليل الحاجة إلى التبريد الميكانيكي، مما يخفف من استهلاك الطاقة الكلي.
