Precision Vertical Translation Stage

وحدة ضبط الموضع الرأسية اليدوية

تقدم شركتنا سلسلة من منصة ضبط الحركة الرأسية اليدوية. تتراوح إزاحة الحركة من 5 إلى 400 مم، مع سعات تحميل تتراوح من 1 إلى 200 كجم، مما يلبي مجموعة واسعة من احتياجات العملاء الإنتاجية والتجريبية. بالإضافة إلى ذلك، فإن الجسم الرئيسي لمنصة ضبط الحركة الرأسية اليدوية مصنوع من مادة سبائك الألومنيوم، مع سطح معالج بأكسدة الأنودية السوداء لزيادة الصلابة ومقاومة التآكل.

منصة ضبط الحركة الرأسية الدقيقة 7SVM0160 (الحركة: 60 مم)

الخصائص

تم تصميم هذه المرحلة خصيصاً للوضع الرأسي للحمل الثقيل، حيث توفر حركة سلسة ومستقرة دون الحاجة إلى تعديلات تدريجية.
يضمن مسمار الحركة الخطية الأرضي الدقيق المصقول وآلية دعم الرفع المقصية حركة متحكم بها مع ثبات عالي وجهد ضئيل.
توفر قضبان التوجيه المزدوجة جنباً إلى جنب التصميم الصلب ذي الخمسة محاور سلامة هيكلية استثنائية وحركة رأسية دقيقة.
تتيح نقاط التركيب المتعددة على كل من الأسطح العلوية والسفلية إمكانية التركيبة المرنة بناء على متطلبات النظام.
يحافظ نظام قفل البكرة اليدوية المدمجة على المسرح في مكانه بشكل آمن، مما يعزز السلامة والموثوقية أثناء التشغيل.

المواصفات

الموديل	7SVM0160
الحركة (مم)	60mm
الدقة	0.01mm
قياس الطاولة	80mm×120mm
الحمل	20kg
الوزن	1.15kg

منصة ضبط الحركة الرأسية الدقيقة 7SVM02120 (الحركة: 120 مم)

الخصائص

تم تصميم هذه المرحلة خصيصاً للوضع الرأسي للحمل الثقيل، حيث توفر مدى حركة طويل مع الحفاظ على حركة سلسة ومستقرة.
نظام دعم رافعة المقص، المعزز بستة قضبان توجيه، يعزز الاستقرار والدقة، حتى في ظل الأحمال الصعبة.
مزودة بمسامير الحركة الخطية الدقيقة المصقولة تتميز بأقسام ذات قلاوظ متقابلة، تضمن المرحلة حركة عالية التحكم مع الحد الأدنى من المقاومة.
لمزيد من الأمان، تتميز المرحلة بنظام قفل عجلة اليد، مما يسمح للمستخدمين بقفل الوضع بسهولة ومنع التحولات غير المقصودة أثناء التشغيل.

المواصفات

الموديل	7SVM02120
الحركة (مم)	120mm
الدقة	0.01mm
قياس الطاولة	140mm×220mm
الحمل	25kg
الوزن	3.5kg

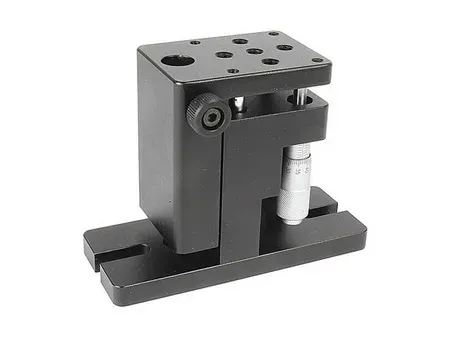

منصة ضبط الحركة الرأسية الدقيقة 7SVM0313 (الحركة: 13 مم)

الخصائص

يتضمن قضيب توجيه محمل خطي دقيق، مما يوفر حركة سلسة وأداء ثابت للوضع الرأسي.
يعمل التصميم المزدوج المقيد على تعزيز الاستقرار والدقة ودقة الحركة الشاملة، مما يجعلها مناسبة للتطبيقات عالية الدقة.
تتيح الحركة المباشرة التي يتم تشغيلها بواسطة الميكرومتر الحصول على قراءات كمية وتعديلات موضعية دقيقة بسهولة.
توفر فتحات التركيب القياسية المتعددة الموجودة على المنصة ربط متعدد الاستخدامات، مما يجعل من السهل دمجها مع قضبان دعم فئة 7MP والمكونات المتوافقة الأخرى.

المواصفات

الموديل	7SVM0313
الحركة (مم)	13mm
الدقة	0.005mm
أدنى تدرج	0.01mm
الدقة	0.002mm
قياس الطاولة	44mm×62mm
الحمل	2kg
الوزن	0.6kg

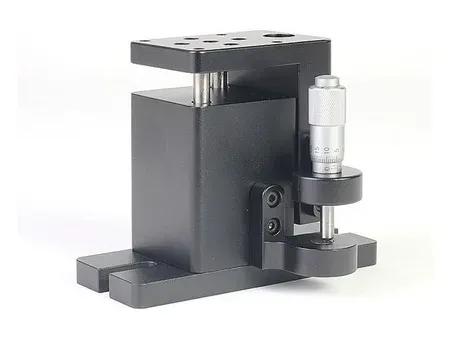

منصة ضبط الحركة الرأسية الدقيقة 7SVM0413 (الحركة: 13 مم)

الخصائص

مزودة بقضيب توجيهي خطي دقيق، مما يضمن ترجمة رأسية سلسة وموثوقة مع الحد الأدنى من المقاومة.
يعمل التصميم قضيب التوجيه المزدوج ذو التقييد العالي على تعزيز استقرار الحركة والدقة والسلامة الهيكلية الشاملة، مما يجعلها مناسبة للتطبيقات عالية الدقة.
يتيح التعديل الذي يتم التحكم فيه بواسطة الميكرومتر تحديد المواقع بدقة مع قراءات كمية واضحة، مما يسمح بالتحكم الدقيق.
توفر فتحات التركيب القياسية المتعددة الموجودة على المنصة ربط متعدد الاستخدامات، مما يجعل من السهل دمجها مع قضبان دعم فئة 7MP والمكونات المتوافقة الأخرى.

المواصفات

الموديل	7SVM0413
الحركة (مم)	13mm
الدقة	0.005mm
أدنى تدرج	0.01mm
الدقة	0.002mm
قياس الطاولة	44mm×62mm
الحمل	2kg
الوزن	0.6kg

منصة ضبط الحركة الرأسية الدقيقة 7SVM0505 (الحركة: 5 مم)

الخصائص

تتضمن هيكل إسفيني لتعزيز الدقة وتحسين الحد الأدنى للتدرج لإجراء تعديلات دقيقة.
تم تصميمه بنظام سكة فولاذية على شكل حرف V وكرة دقيقة، مما يضمن دقة عالية وحركة سلسة وقدرة تحميل قوية.
توفر الحركة التي يتحكم فيها الميكرومتر قراءات كمية مباشرة، مما يسمح بتحديد المواقع بدقة بكل سهولة.

المواصفات

الموديل	7SVM0505
الحركة (مم)	5mm
الدقة	0.003mm
أدنى تدرج	0.05mm
الدقة	0.001mm
قياس الطاولة	64mm×50mm
الحمل	10kg
الوزن	0.6kg

منصة ضبط الحركة الرأسية الدقيقة 7SVM0605 (الحركة: 5 مم)

الخصائص

تم تصميم هذه المرحلة فائقة الصغر للإعدادات المدمجة، حيث تعمل على تحسين كفاءة مساحة العمل دون التأثير على الدقة.
يتحكم نظام محرك البراغي الدقيق في الحركة الرأسية بدقة عالية وتشغيل سلس.
مزود بآلية إعادة ضبط زنبركية، مما يزيل رد الفعل العكسي، ويضمن وضع ثابت ومستقر.

المواصفات

الموديل	7SVM0605
الحركة (مم)	5mm
الدقة	0.01mm
قياس الطاولة	25mm×25mm
الحمل	1kg
الوزن	0.05kg

منصة ضبط الحركة الرأسية الدقيقة 7SVM0610 (الحركة: 10 مم)

الخصائص

تصميم فائق الصغر يقلل من استخدام المساحة، مما يجعلها مناسبة لبيئات التركيب الضيقة.
يضمن محرك المسمار الدقيق حركة رأسية سلسة ومحكومة بدقة عالية.
تعمل آلية إعادة ضبط النابض على تقليل رد الفعل العكسي بشكل فعال، مما يوفر وضع ثابت وموثوق به.

المواصفات

الموديل	7SVM0610
الحركة (مم)	10mm
الدقة	0.01mm
قياس الطاولة	φ33mm
الحمل	1kg
الوزن	0.2kg

منصة ضبط الحركة الرأسية الدقيقة 7SVM0725 (الحركة: 25 مم)

الخصائص

مجهزة بأنظمة توجيه الأسطوانة المتقاطعة لتوفير حركة سلسة ودقة عالية في تحديد المواقع وقدرة ممتازة على تحمل الأحمال.
تضمن آلية الترس والرف الحلزوني حركة مستقرة وخاضعة للرقابة أثناء التعامل مع الأحمال الثقيلة بكفاءة.
يسمح مقياس بورنيه المتكامل بإجراء تعديلات رأسية دقيقة وقابلة للقياس.
يعمل مسمار القفل على تأمين المرحلة في مكانها، مما يعزز الدقة والسلامة والموثوقية التشغيلية.

المواصفات

الموديل	7SVM0725
الحركة (مم)	25mm
الدقة	0.01mm
قياس الطاولة	70mm×70mm
الحمل	6kg
الوزن	0.6kg

منصة ضبط الحركة الرأسية الدقيقة فئة 7SVM09 (الحركة: من 50 إلى 400 مم)

الخصائص

يتميز بتصميم متوازن بشكل جيد يمنع التحميل غير المتساوي من خلال الحفاظ على القوة الدافعة في وسط المنصة الأفقية.
مجهزة بمخفض تروس دودي عالي الأداء للحركة الرأسية السريعة مع دعم الأحمال الثقيلة بسهولة.
يوفر قضيب المسمار شبه المنحرف ذو القفل الآلي وضع آمن دون الحاجة إلى آليات قفل إضافية.
يتم ضمان الحركة السلسة والمستقرة من خلال دليل المحمل الخطي الدقيق، مما يقلل الاحتكاك ويعزز المتانة.

المواصفات

الموديل	7SVM0950	7SVM09100	7SVM09150	7SVM09200	7SVM09300	7SVM09400
الحركة (مم)	50mm	100mm	150mm	200mm	300mm	400mm
نطاق عالي	305-355mm	355-455mm	405-555mm	465-665mm	608-908mm	708-1108mm
المسافة الخطية لدورة واحدة (خطوة) (مم)	4mm				6mm
نسبة نقل الحركة	11:1				6:1
الدقة	0.01mm				0.02mm
قياس الطاولة	300mm×300mm				500mm×500mm
الحمل	100kg				200kg
الوزن	25.9kg	26.6kg	27.3kg	28kg	134kg	137kg

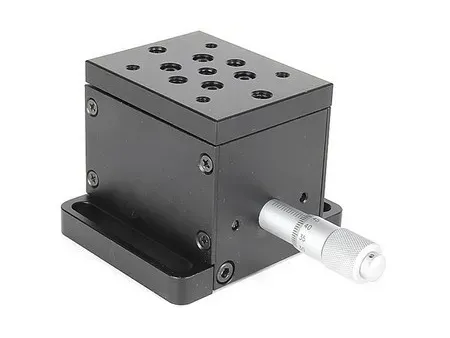

منصة ضبط الحركة الرأسية الدقيقة 7SVM1013 (الحركة: 13 مم)

المواصفات

الموديل	7SVM1013
الحركة (مم)	13mm
الدقة	0.002mm
أدنى تدرج	0.01mm
الدقة	0.002mm
قياس الطاولة	60mm×60mm
الحمل	4kg
الوزن	0.47kg
