Manual Multi-Axis Stage

وحدة ضبط التموضع اليدوية

تتميز منصة ضبط الحركة اليدوية متعددة المحاور بتصميم مدمج، مما يتيح إمكانية ضبط الإزاحة من محورين إلى خمسة محاور في مساحة صغيرة. تم تصميم تعديلات إزاحة المحور بشكل متماثل لأزواج التشغيل اليسرى واليمنى، مع وضع سطح الحمل على نفس المستوى الأفقي للتشغيل والضبط المريح.

منصات ضبط الحركة اليدوية ثنائية المحور فئة 7SWM01213/7SWM01113 (الحركة: 13 مم)

الخصائص

يسمح تصميم الهيكل المدمج بإجراء تعديلات دقيقة للحركة على محورين في الأماكن الضيقة مع الحفاظ على دقة التعامد العالية.
الجمع بين محامل الكرات الفولاذية الدقيقة وقضبان الفولاذ المصقولة تضمن حركة سلسة ودقة عالية ومعدل احتكاك ضئيل.
توفر آلية التشغيل بالميكرومتر قراءات كمية مع نظام إعادة ضبط زنبركي، مما يقضي بشكل فعال على رد الفعل العكسي ويعزز دقة تحديد المواقع.
يتم وضع كلا الميكرومترين على نفس المستوى الأفقي، مما يجعل التعديلات اليدوية أسهل وأكثر ملاءمة للمستخدم.

المواصفات

الموديل	7SWM01213/7SWM01113
الحركة (مم)	13mm
أدنى تدرج	0.01mm
الدقة	0.002mm
زاوية الانحراف	30"
الحمل	2.5kg
الوزن	0.4kg

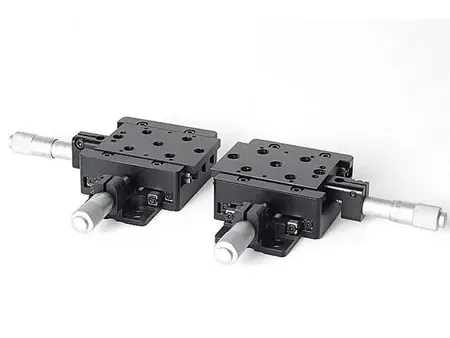

منصات ضبط الحركة اليدوية ذات محورين قويين فئة 7SWM02113/7SWM02213 (الحركة: 13 مم)

الخصائص

يسمح تصميم الهيكل المدمج بإجراء تعديلات دقيقة للحركة على محورين في الأماكن الضيقة مع الحفاظ على دقة التعامد العالية.
الجمع بين محامل الكرات الفولاذية الدقيقة وقضبان الفولاذ المصقولة تضمن حركة سلسة ودقة عالية ومعدل احتكاك ضئيل.
توفر آلية التشغيل بالميكرومتر قراءات كمية مع نظام إعادة ضبط زنبركي، مما يقضي بشكل فعال على رد الفعل العكسي ويعزز دقة تحديد المواقع.
يتم وضع كلا الميكرومترين على نفس المستوى الأفقي، مما يجعل التعديلات اليدوية أسهل وأكثر ملاءمة للمستخدم.

المواصفات

الموديل	7SWM02113/7SWM02213
الحركة (مم)	13mm
أدنى تدرج	0.01mm
الدقة	0.002mm
زاوية الانحراف	30"
الحمل	4kg
الوزن	0.5kg

منصات ضبط الحركة اليدوية ذات محورين قويين فئة 7SWM02125/7SWM02225 (الحركة: 25 مم)

الخصائص

يسمح تصميم الهيكل المدمج بإجراء تعديلات دقيقة للحركة على محورين في الأماكن الضيقة مع الحفاظ على دقة التعامد العالية.
يضمن نظام توجيه الأسطوانة المتقاطعة حركة سلسة ودقة عالية وقدرة متزايدة على التحميل، مما يجعلها مناسبة للتطبيقات الصعبة.
توفر آلية التشغيل بالميكرومتر قراءات كمية مع نظام إعادة ضبط زنبركي، مما يقضي بشكل فعال على رد الفعل العكسي ويعزز دقة تحديد المواقع.
يتم وضع كلا الميكرومترين على نفس المستوى الأفقي، مما يحقق التعديلات اليدوية المريحة والدقيقة.

المواصفات

الموديل	7SWM02125/7SWM02225
الحركة (مم)	25mm
أدنى تدرج	0.01mm
الدقة	0.002mm
زاوية الانحراف	30"
الحمل	4kg
الوزن	0.6kg

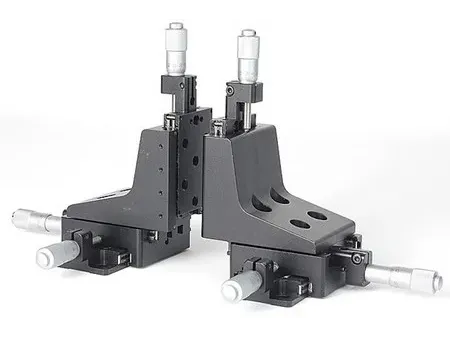

منصات ضبط الحركة اليدوية ذات ثلاث محاور مرنة فئة 7SWM03113/7SWM03213 (الحركة: 13 مم)

الخصائص

يسمح تصميم الهيكل المدمج بإجراء تعديلات دقيقة للحركة على محورين في الأماكن الضيقة مع الحفاظ على دقة التعامد العالية.
تضمن محامل الأسطوانة المتقاطعة حركة سلسة وصلابة عالية والقدرة على دعم الأحمال الكبيرة.
توفر آلية التشغيل بالميكرومتر قراءات كمية مع نظام إعادة ضبط زنبركي، مما يقضي بشكل فعال على رد الفعل العكسي ويعزز دقة تحديد المواقع.
يضع التصميم المريح كلا الميكرومترين على نفس المستوى الأفقي، مما يبسط التحكم اليدوي ويحسن قابلية الاستخدام.
تعمل آلية الرفع المتينة على تعزيز سعة التحميل والاستقرار، متفوقة على أنظمة الرفع التقليدية القائمة على الزنبرك.
متوافق مع حوامل الإمالة ثنائية الأبعاد من سلسلة 7MFP02، مما يجعلها مناسبة تماماً لمحاذاة الألياف الضوئية الدقيقة والتعديلات الدقيقة الأخرى.

المواصفات

الموديل	7SWM03113/7SWM03213
الحركة (مم)	13mm
أدنى تدرج	0.01mm
الدقة	0.002mm
زاوية الانحراف	30"
الحمل	2.5kg
الوزن	0.9kg

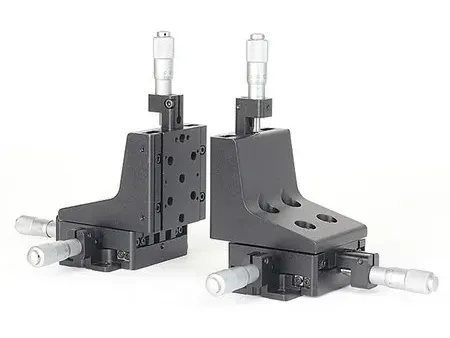

منصات ضبط الحركة اليدوية ذات ثلاث محاور قوية فئة 7SWM04113/7SWM04213 (الحركة: 13 مم)

الخصائص

تم تصميم هذه المرحلة للحركة على ثلاث محاور، تضمن هذه المرحلة حركة دقيقة مع الحفاظ على دقة التعامد العالية في التطبيقات المدمجة.
مزودة بمحامل أسطوانية متقاطعة توفر حركة سلسة ومتانة محسنة وقدرة قوية على تحمل الأحمال، مما يجعلها مناسبة للتعديلات عالية الدقة.
تحديد المواقع بواسطة الميكرومتر يتيح حركات دقيقة ومتزايدة، بينما تعمل آلية إعادة ضبط الزنبرك على التخلص من رد الفعل العكسي بشكل فعال.
يضع التصميم البسيط كلا الميكرومترين على نفس المستوى الأفقي، مما يجعل التشغيل اليدوي أكثر سهولة وكفاءة.

المواصفات

الموديل	7SWM04113/7SWM04213
الحركة (مم)	13mm
أدنى تدرج	0.01mm
الدقة	0.002mm
زاوية الانحراف	30"
الحمل	4kg
الوزن	1kg

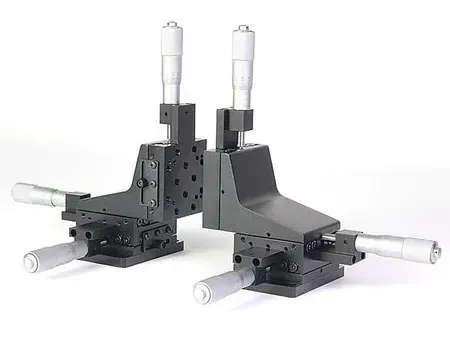

منصات ضبط الحركة اليدوية ذات ثلاث محاور قوية فئة 7SWM04125/7SWM04225 (الحركة: 25 مم)

الخصائص

تم تصميم هذه المرحلة للحركة على ثلاث محاور، حيث توفر تعديلات دقيقة مع الحفاظ على التعامد في المساحات المدمجة.
تعمل محامل الأسطوانة المتقاطعة على تعزيز الاستقرار، مما يوفر حركة سلسة ودقة عالية وقدرة تحميل قوية للتطبيقات الصعبة.
يضمن النظام الذي يعمل بالميكرومتر تحديد المواقع بدقة، بينما تعمل آلية إعادة ضبط الزنبرك على التخلص من رد الفعل العكسي بشكل فعال.
يضع التصميم المريح كلا الميكرومترين على نفس المستوى الأفقي، مما يسمح بالتشغيل اليدوي المريح والبسيط.

المواصفات

الموديل	7SWM04125/7SWM04225
الحركة (مم)	25mm
أدنى تدرج	0.01mm
الدقة	0.002mm
زاوية الانحراف	30"
الحمل	4kg
الوزن	1.2kg

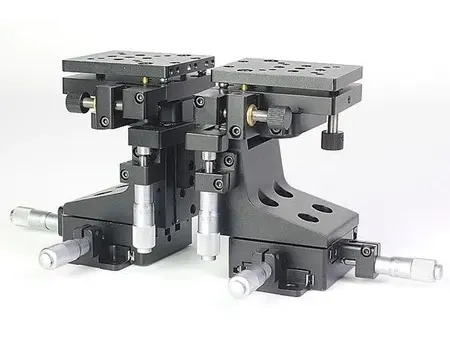

منصات ضبط الحركة اليدوية ذات خمس محاور فئة 7SWM0501/7SWM0502 (الحركة: 13 مم)

الخصائص

تم تصميم هذه المرحلة لإجراء تعديلات متعددة درجات الحرية، مما يتيح حركة دقيقة في ثلاثة محاور خطية إلى جانب التحكم في درجة الصوت والدوران.
تضمن محامل الكرات الفولاذية عالية الدقة وقضبان الفولاذ المصقولة حركة سلسة ودقة ممتازة وأداء موثوق به.
يوفر نظام الحركة الذي يعمل بالميكرومتر تحديد المواقع بدقة مع قراءات كمية، بينما تعمل آلية إعادة ضبط الزنبرك على التخلص من ردود الفعل العكسية لتحقيق استقرار أكبر.
تستخدم ضبط الخطوة والدوران ببرغي دقيق السن M6×0.25، مقترن بإعادة ضبط زنبرك القرص عالي الجودة، مما يضمن وضع مستقر وثابت.
يتم وضع كلا الميكرومترين على نفس المستوى الأفقي، مما يسمح بالتشغيل اليدوي المريح والتحكم البسيط.
تعمل آلية الرفع الرأسية المتينة على زيادة سعة التحميل بشكل كبير مقارنة بأنظمة الرفع القائمة على الزنبرك، مما يعزز الاستقرار والمتانة.

المواصفات

الموديل	7SWM0501/7SWM0502
الحركة (مم)	13mm
Pitch and rotation range	±5°
أدنى تدرج	0.01mm
الدقة	0.002mm
زاوية الانحراف	30"
الحمل	2.5kg
الوزن	1.15kg
