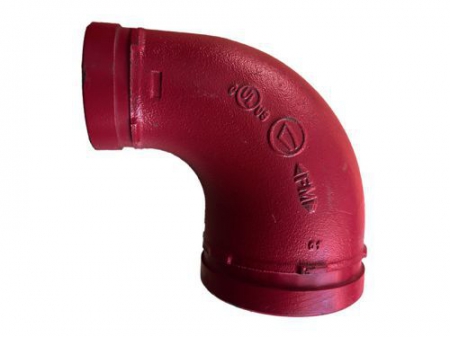

كوع جروف مسلوب 90 درجة Grooved 90° Reducing Elbow
طلب عرض سعر
الموقع الإلكتروني: http://grooved-fittings.asia/5-1-grooved-90-reducing-elbow.html
وصلات أنابيب مخددة
كوع الجروف المسلوب 90 درجة عبارة عن وصلة مناسبة لتوصيل أنبوبين بأحجام مختلفة لجعل خط الأنابيب ينحني بزاوية 90 درجة. توفر تغيير في اتجاه التدفق ويسهل تكييف الأحجام أو المكونات.
التطبيقات الموصى بها
كوع الجروف المسلوب 90 درجة مناسبة لأنظمة التدفئة الداخلية، أنظمة معالجة مياه الصرف الصحي، أنظمة خطوط أنابيب نقل النفط والغاز، والخ.
المواصفات الرئيسية
- متوفرة بقياسات: من 1×1 إلى 12×10 بوصة | من DN32×25 إلى DN300×250
- ضغط التشغيل:
300PSI/2.07MPa - الشهادات: FM/UL/CE
- الطلاء: إيبوكسي \ مجلفن
- اللون: أحمر \ برتقالي \ أبيض، الخ.

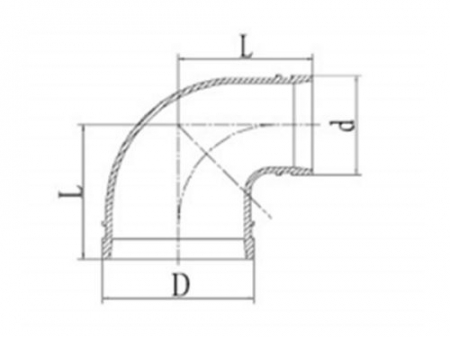

المواصفات
| القياس الاسمي | القطر الخارجي للأنبوب (OD) | Dimension |
| mm/in | mm/in | Lmm |
| 32*25 / 1 1/4*1 | 42.4*33.7 / 1.66*1.327 | 7O |
| 40*25 / 1 1/2*1 | 48.3*33.7 / 1.9*1.327 | 7O |
| 40*32 / 1 1/2*1 1/4 | 48.3*42.4 / 1.9*1.66 | 7O |
| 50*25 / 2*1 | 60.3*33.7 / 2.375*1.327 | 83 |
| 50*32 / 2*1 1/4 | 60.3*42.4 / 2.375*1.66 | 83 |
| 60*40 / 2 *1 1/2 | 60.3*48.3 / 2.375*1.9 | 83 |
| 65*25 / 2 1/2*1 | 76.1*Rc1 / 3*1.327 | 95 |
| 65*32 / 2 1/2*1 1/4 | 76.1*42.4 / 3*1.66 | 95 |
| 65*40 / 2 1/2*1 1/2 | 76.1*48.3 / 3*1.9 | 95 |
| 65*50 / 2 1/2*2 | 76.1*60.3 / 3*2.375 | 95 |
| 80*25 / 3*1 | 88.9*33.7 / 3.5*1.927 | 108 |
| 80*32 / 3*1 1/4 | 88.9*42.4 / B.5*1.68 | 108 |
| 80*40 / 3*1 1/2 | 88.9*48.3 / 3.5*1.9 | 108 |
| 80*50 / 3*2 | 88.9*60.3 / 3.5*2.375 | 108 |
| 80*65 / 3*2 1/2 | 88.9*76.1 / 3.5*3 | 108 |
| 100*65 / 4*2 1/2 | 114.3*76.1 / 4.5*3 | 127 |
| 100*80 / 4*3 | 114.3*88.9 / 4.5*3.5 | 127 |
| 150*100 / 6*4 | 165.1*114.3 / 6.5*4.5 | 165 |
| 150*100 / 6*4 | 168.3*114.3 / 6.625*4.5 | 165 |
