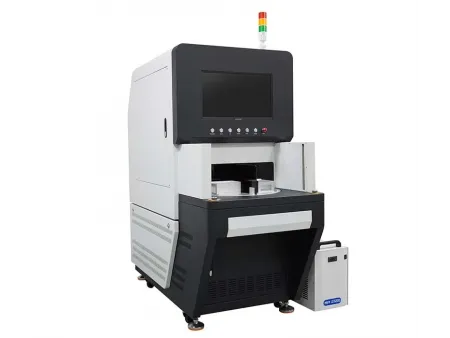

ماكينة القطع بالفايبر ليزر للزجاج، ماكينة قطع زجاج بألياف الليزر Fiber Laser Cutting Machine for Glass

طلب عرض سعر

الموقع الإلكتروني: http://lasermachine-ae.com/4-4-fiber-laser-cutting-machine-for-glass.html

طاقة (قدرة) الليزر 200 وات
مدة النبضة 6 نانو ثانية إلى 100 نانو ثانية
نظام التبريد تبريد بالهواء
وزن الماكينة 300 كجم

تتميز هذه الماكينة بتصميم أمان مغلق بالكامل مع نافذة مراقبة من الأكريليك توفر حماية عالية وتحافظ على بيئة عمل نظيفة وخالية من التلوث. كما تسمح بمتابعة عملية القطع مباشرةً مع حماية فعّالة من الغبار ورذاذ القطع. فضلاً عن ذلك، فهي مزوّدة بمصدر فايبر ليزر من العلامة العالمية JPT، والذي يمتاز بعمر تشغيلي يتجاوز 100000 ساعة ويدعم التشغيل المستمر على مدار الساعة طوال أيام الأسبوع. وبكفاءة تحويل ضوئي كهربائي تصل إلى 30 بالمائة، يستهلك الجهاز فقط 20 بالمائة من الطاقة المستهلكة في المعدات التقليدية، مع عدم الحاجة لاستهلاك أي غازات.

مجالات الاستخدام (التطبيقات)

زجاج صوديوم-كالسيوم، زجاج K9، زجاج البورسليكات، الزجاج شديد الشفافية، وزجاج الكوارتز.

قطع الزجاج بالليزر – نموذج 1
قطع الزجاج بالليزر – نموذج 2
قطع الزجاج بالليزر – نموذج 3
قطع الزجاج بالليزر – نموذج 4

المواصفات الفنية
المكوّنات والتجهيزات
الأسئلة الشائعة
لماذا تختارنا؟
/ استفسار

المواصفات الفنية

نوع الليزرفايبر ليزر
قوة (طاقة) الليزر 200واط
مساحة العمل 80 × 80 مم (قابلة للتخصيص)
طاقة النبضة 0.58 ميلي جول عند 12 نانوثانية
مدة النبضة 6 نانوثانية إلى 100 نانوثانية
قيمة M² 1.4
طريقة التبريد تبريد مائي
أبعاد الماكينة 750 × 1500 × 1950 مم (أبعاد جهاز التبريد: 290 × 590 × 470 مم)
الأبعاد عند التغليف 1370 × 810 × 1760 مم
وزن الماكينة 263 كجم
الوزن عند التغليف 283 كجم

المكوّنات والتجهيزات

تكوين معياري قياسي
تكوين بمواصفات اختيارية
قائمة الملحقات

فايبر ليرز
مزود بمصدر ليزر JPT-M8 المعروفة بالجودة في الصناعة، ويتميز بطاقة ذروة فائقة مع إمكانية ضبط عرض النبضة وترددها بشكل مستقل. فضلاً عن ذلك، يتيح تحكماً دقيقاً في تكسّر الحواف بمعدل لا يتجاوز 100 ميكرون، ما يجعله مثالية لعمليات القطع عالية الدقة للزجاج فائق الرقة والمواد الهشّة.

نظام المسح الليزري 2.5D
يستخدم محرك جلفو متطور مع عدسة تركيز ديناميكية لتحقيق دقة عالية تصل حتى 0.02 مم وسرعة مسح تصل إلى 9000 مم/ثانية. ومع عدسة المجال F100، حيث يضمن توزيعاً موحداً للبقعة الليزرية، مما يقلل من المنطقة المتأثرة حرارياً ويمنع التشققات الدقيقة في الزجاج، ليقدم أداءً مثالياً في قطع المواد الهشة فائق الدقة.

عدسة مجال F100 من الكوارتز
مصنوعة من مادة الكوارتز عالية النقاء، وتتحمّل درجات حرارة تصل إلى 1200 درجة مئوية، مما يمنع التشوّه الحراري الشائع في العدسات التقليدية ويضمن استقرار الأداء مع الليزرات عالية القدرة لفترات تشغيل طويلة. كما تعمل على تحسين قطر البقعة الليزرية إلى 20 ميكرون، مما يعزز نعومة حواف القطع ويقلل الحاجة إلى التلميع اللاحق.

طاولة عمل بمحطات متعددة

كابينة تحكم بالليزر مغلقة بالكامل

مصدر الليزر

نظام ماسح جلفو

عدسة المجال

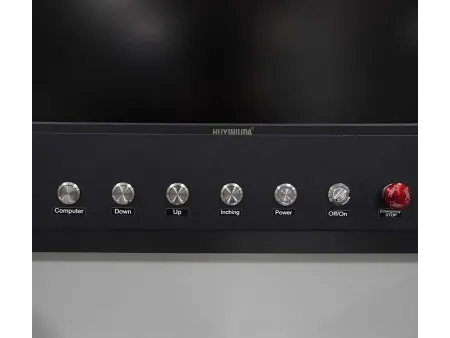

لوحة تحكم

كمبيوتر/ حاسوب

مصدر طاقة لليزر

نظارات الأمان والوقاية

لوح ألومنيوم

كتيب ضمان الماكينة

ملحقات الشحن

كتالوج المنتج

ما هي سماكة الزجاج المناسب للقطع بهذه الماكينة؟

تُناسب هذه الماكينة قطع الزجاج العادي بسماكات تتراوح من 0.1 مم إلى 10 مم، مع أفضل أداء ضمن النطاق من 1 مم إلى 5 مم

هل يمكنها قطع الزجاج المُقوّى؟

لا، لا يمكنها ذلك. الزجاج المُقوّى يحتوي على إجهادات داخلية مُسبقة، وأي محاولة لقطعه بالليزر تُخلّ بتوازن هذه الإجهادات مما يؤدي إلى تحطّمه الفوري.

ما عمر الليزر الافتراضي؟

يبلغ متوسط العمر الافتراضي للفايبر ليزر حوالي 100000 ساعة عمل.
