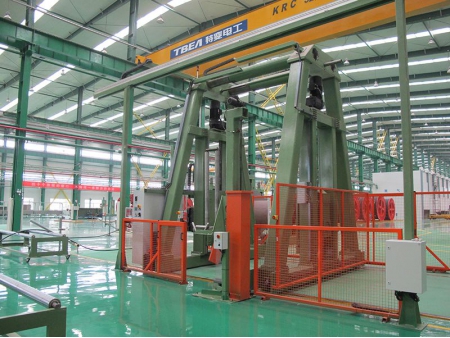

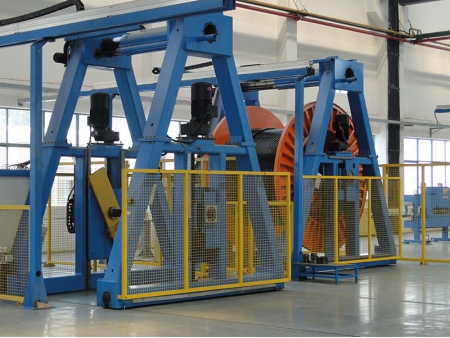

تخلیه و بلند کردن نوع حائل جرثقیل Gantry Type Pay-Off & Take-Up

طلب عرض سعر

الموقع الإلكتروني: http://wirecable-solution.asia/4-2-2-gantry-type-pay-off-take-up.html

S&A ماشین تخلیه و بلند کردن نوع حائل جراثقیل را که برای تجمیع عملیات تخلیه و بلند کردن سیم در سطوح مختلف ولتاژ و فرآیندهای تولید کابل طراحی شده است، ارائه می دهد. ماشین نوع حائل جرثقیل برای استفاده در اکستروژن، رشته کردن کابل، آرمور کردن، باز پیچش و ... مناسب است.

مشخصات

کنترل کشش یا سرعت: ماشین نوع حائل جرثقیل ما یک انتخاب بین کنترل سرعت و کنترل کشش برای انطباق با نیاز شما پیشنهاد می دهد.

کشش قابل تنظیم: گستره کنترل کشش می تواند بین 100N تا 3500N باشد.

سازگاری با انواع قطرهای سیم: ماشینهای تخلیه و بلند کردن قادر به حمل سیم با قطرهای مختلف هستند و موجب تنوع انواع کابل می شوند.

تغییر جهت دستی و اتوماتیک: ماشینهای تخلیه و بلند کردن دارای تغییر جهت دستی و اتوماتیک هستند.

نیروی کلمپ کردن قابل تنظیم: نیروی کلمپ کردن برای محافظت از قرقره کابل را می توان به آسانی تنظیم کرد تا از گرفتن و پایداری مناسب مطمئن بود.

کنترل با کاربری آسان: ماشینهای تخلیه و بلند کردن مجهز به کابینت کنترل برقی، جعبه های عملکرد و کنترل پنلهای اصلی با دکمه های کنترل تکی یا مجموعه ای برای عملکرد آسان هستند.

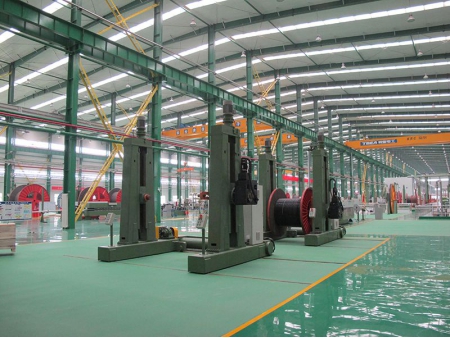

ماشین بلند کردن نوع TU/PO (تخلیه) و ماشین رشته کردن قابل حرکت بر روی زمین

مشخصات

مدل	TU16	TU20	TU25	TU32	TU36
قطر قرقره	850/1600	1000/2000	1250/2500	1600/3200	2000/3600
ماکزیمم قطر فلنج (mm)	1600	2000	2500	3200	3600
مینیمم قطر فلنج (mm)	850	1000	1250	1600	2000
مینیمم عرض کلی (mm)	600	600	900	1180	1500
ماکزیمم عرض کلی (mm)	1180	1500	1900	2120	2300
مینیمم قطر مخزن (mm)	400	500	500	800	2500
سوراخ (mm)	80	80(100)	80(100-125)	80(100-125)	200
مینیمم قطر سیم (mm)	4	5	7	8	20
ماکزیمم قطر سیم (mm)	40	50	70	120	140
ماکزیمم سرعت دورانی (RPM)	7/17/37	7/17/37	7/17/37	7/17/37	6/12/22
گستره حرکت (mm)	5-50	6-60	8-90	9-120	20-140
ماکزیمم وزن قرقره (kg)	6000	8000	12000	15000	20000

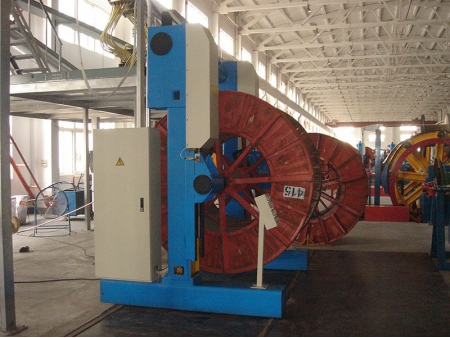

ماشین بلند کردن/تخلیه قابل حرکت نوع TUA/POA ‘A’

مشخصات

مدل	TUA25	TUA32	TUA36	TUA42	TUA50
قطر قرقره	1250/2500	1600/3200	2000/3600	2500/4200	2500/5000
ماکزیمم قطر فلنج (mm)	2500	3200	3600	4200	5000
مینیمم قطر فلنج (mm)	1250	1600	2000	2500	2500
مینیمم عرض کلی (mm)	900	1180	1500	1900	1900
ماکزیمم عرض کلی (mm)	1900	2120	2300	2400	2500
مینیمم قطر مخزن (mm)	500	800	2500	2800	3000
سوراخ (mm)	80(100-125)	80(100-125)	200	200	200
مینیمم قطر سیم (mm)	7	8	20	30	40
ماکزیمم قطر سیم (mm)	70	120	140	160	180
ماکزیمم سرعت دورانی (RPM)	7/17/37	7/17/37	6/12/22	6/12/22	6/12/22
گستره حرکت (mm)	8-90	9-120	20-140	30-160	40-180
ماکزیمم وزن قرقره (kg)	12000	18000	25000	30000	40000

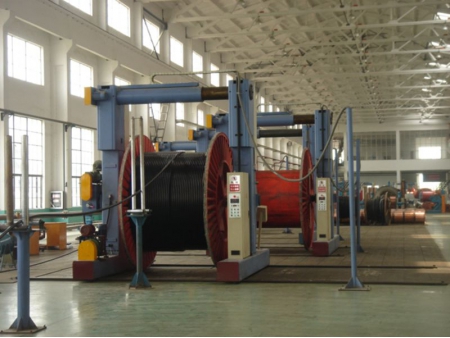

ماشین بلند کردن/تخلیه قابل حرکت نوع TUB/POB ‘L’

مشخصات

مدل	TUB25	TUB32	TUB36	TUB42	TUB45	TU50
قطر قرقره	1250/2500	1600/3200	1800/3600	2000/4200	2000/4500	2500/5000
ماکزیمم قطر فلنج (mm)	2500	3200	3600	4200	4500	5000
مینیمم قطر فلنج (mm)	1250	1600	1800	2000	2000	2500
مینیمم عرض کلی (mm)	900	1180	1400	1900	1900	1900
ماکزیمم عرض کلی (mm)	1900	2120	2300	2400	2400	2500
مینیمم قطر مخزن (mm)	500	800	2500	2800	2800	3000
سوراخ (mm)	80(100-125)	80(100-125)	200	200	200	200
مینیمم قطر سیم (mm)	7	8	20	30	30	40
ماکزیمم قطر سیم (mm)	70	120	140	160	160	180
ماکزیمم سرعت دورانی (RPM)	7/17/37	7/17/37	6/12/22	6/12/22	6/12/22	6/12/22
گستره حرکت (mm)	8-90	9-120	20-140	30-160	30-160	40-180
ماکزیمم وزن قرقره (kg)	12000	18000	25000	30000	35000	40000
