صمام البوابة الفيديو Globe Valve
- صمام جلوب بغطاء بدن مثبت بالبراغي
- صمام جلوب مانع لتسرب الضغط
صمام الجلوب هو من صمامات منع التسرب القوية، حيث أصبح شائع الاستخدام على نطاق واسع في محطات الطاقة النووية ومحطات البتروكيماويـات، لذلك يكون هناك ضغط مطبق على قرص الصمام ويجب منع تسرب الضغط من خلال سطح منع التسرب عند غلق الصمام.
شركتنا طورت أنواع جديدة من صمامات الجلوب (الصمام الخانق)، حيث يمكنها تحمل العمل في ظروف التشغيل القاسية مثل درجات الحرارة العالية، الضغط العالي ، لذلك تتميز صماماتنا بقدرتها على منع تسرب الضغط للأوساط ذات اللضغط العالي، وتحقق أداء منع تسرب أفضل. في الصمام الجديد، فإن الضغط المحدد بين صندوق الحشو وحاشية منع تسرب الضغط، وكذلك الضغط بين بدن الصمام وحاشية منع التسرب يزداد بشكل كبير مع زيادة الضغط من خلال ضبط التصميم التركيبي لمسمار الكبح وصندوق الحشو العائم، لذلك فإن أداء منع التسرب للصمام يصبح أفضل.
- الخصائص التصميمية
- القرص المخروطي والقرص المسطح
- التجويف الكامل أو التجويف الناقص (مخفض)
- مقعد متكمل
- غطاء البدن مثبت بالبراغي أو مانع لتسرب الضغط
- المواصفات
معايير التصميم: API، ASME، EN، ISO، JIS، DIN، BS، GB
تصنيف الضغط: CLASS 150LB~2500LB، 1.0MPa~42.0MPa، JIS 10K~40K
نطاق القياس: NPS1/2"~60", DN15~DN1500
الوصلات القياسية: توصيل بالشفاه (فلانشة)، توصيل بالقلاوظ، اللحام التناكبي (التقابل)، لحام وصلة الجلبة
التشغيل: مشغل يدوي (مقبض أو العجلة)، التروس، مشغل نيوماتيكي (تحكم بالهواء المضغوط)، مشغل هيدروليكي، مشغل كهربائي
-
الضغط: 900LB
القياس:6”
المادة: A494 CW12MW
التوصيل القياسي: الشفة (فلانشة) RTJ
التطبيق: نقل مادة حلقي الهكسانون ( سيكلوهكسانون cyclohexanone) -
الضغط: PN10
القياس:DN400
المادة: تيتانيوم Gr.2
التوصيل القياسي: الشفة (فلانشة) RTJ
التطبيق: صناعة التعدين -
الضغط: 600LB
القياس:2”
المادة: زركونيوم 702التوصيل القياسي: الشفة (فلانشة) RTJ
التطبيق: نقل حمض أسيتيك (خليك) -
الضغط: PN16
القياس:DN65
المادة: نيكل N6
التوصيل القياسي: الشفة (فلانشة) RTJ
التطبيق: نقل الصودا الكاوية -

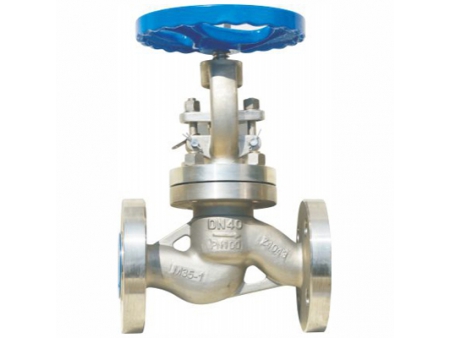

الضغط: PN100
القياس:DN40
المادة: سبيكة النيكل والنحاس (المونيل) M35-1
التوصيل القياسي: الشفة (فلانشة) RTJ
التطبيق: نقل حامض الهيدروفلوريك -

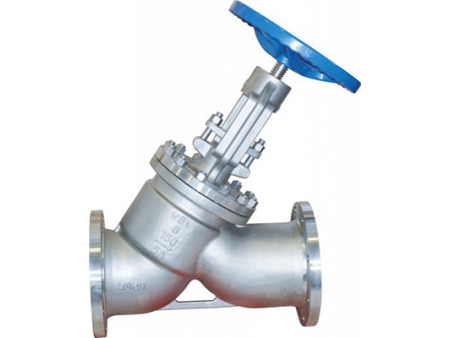

الضغط: 150LB
القياس:8”
المادة: المقاوم للصدأ المزدوج المتناهي 2507
التوصيل القياسي: الشفة (فلانشة) RTJ
التطبيق: محطة تحلية مياه البح
