ماكينة تغليف المواد بثلاث طبقات A400CT
Triplex Combi Laminator A400TC
تعتمد ماكينة التغليف بثلاث طبقات A400TC على تصميم تبديل متحد المحور لعمليات الطلاء الغرافيور والفليكسو. جميع وحدات الطلاء ثابتة وليست مثبتة على عربة، مما يساعد على تحسين تخطيط الماكينة وتقليل وقت التبديل بين العمليات.
- أقصى عرض الويب (المادة): 1300mm
- أقصى قطر لفك اللف: Ø800mm
- أقصى قطر لإعادة اللف: Ø1000mm
- مصدر التجفيف للتغليف الجاف: كهربائي
- أبعاد الماكينة (طول × عرض × ارتفاع): 13.4m × 5m × 4.8m
التغليف بدون مذيبات:
طبقتين: 400m/min
/3 طبقات: 300m/min
- التغليف الجاف: طبقتين: 300m/min
- التغليف بدون مذيبات التغليف الجاف: 3 طبقات: 300m/min
ملاحظة: يتوفر الطلاء الغرافيور أو الطلاء الفليكسو للتغليف الجاف.
كما تتميز الماكينة بحوض لاصق جديد بتصميم منخفض الحجم يقلل من كمية اللاصق المخزنة وحجم الدوران وحجم اللاصق المتبقي. وبالمقارنة مع أحواض اللاصق التقليدية ذات السعة الكبيرة، يساعد هذا التصميم على تقليل استهلاك المذيبات وتقليل تبخرها مع الحفاظ على أداء الترطيب والطلاء المطلوب. كما يساعد أيضًا على الحفاظ على ثبات لزوجة اللاصق أثناء الإنتاج، مما يدعم تحكمًا أدق في عملية الطلاء.
تم تصميم سلسلة A400TC لتطبيقات تغليف المواد المرنة، حيث تدعم عمليات التغليف بدون مذيبات، والتغليف الجاف، والتغليف المدمج (بدون مذيبات جاف). كما تدعم عدة أوضاع تشغيل وقياس استهلاك الطاقة وانبعاثات الكربون عبر الإنترنت بشكل لحظي، مما يجعلها مناسبة لمجموعة واسعة من ركائز مواد التغليف.
نطاق الاستخدام
هذه الماكينة مناسبة لـ:
- عملية التغليف الجاف باستخدام المواد اللاصقة ذات الأساس المذيب أو المائي
- عملية التغليف بدون مذيبات
- عمليات التغليف المدمج بدون مذيبات التغليف الجاف
وهي مصممة لتغليف مجموعة واسعة من ركائز التغليف المرن، بما في ذلك المواد الخاصة مثل VMPET، ورقائق الألمنيوم، وMDOPE.
أوضاع ثلاثية أو 3 في 1:
- o تغليف بدون مذيبات تغليف بدون مذيبات
- o تغليف بدون مذيبات تغليف جاف بطبقة غرافيور
- o تغليف بدون مذيبات تغليف جاف بطبقة فليكسو
أوضاع ثنائية أو 2 في 1:
- o التغليف بدون مذيبات
- o التغليف الجاف بطبقة غرافيور
- o التغليف الجاف بطبقة فليكسو

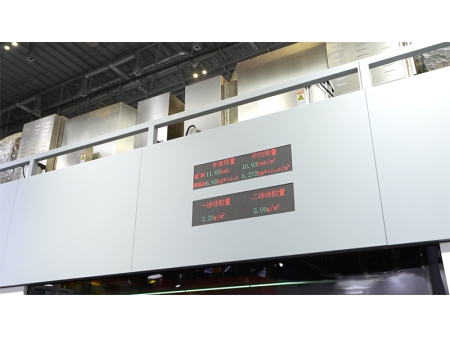

نظام قياس الطاقة والكربون في الوقت الحقيقي (EC2.0)
يقوم هذا النظام بجمع بيانات استهلاك الطاقة بشكل ديناميكي من كل وحدة في الماكينة، وحساب استهلاك الطاقة وانبعاثات الكربون، وإنشاء تقارير الطاقة والكربون بشكل تلقائي. يساعد المصنعين على تحسين إدارة الإنتاج الأخضر وتتبع بيانات البصمة الكربونية.
تصميم تبديل متحد المحور بين الطلاء الغرافيور والفليكسو
تم تصميم وحدة التبديل هذه لتمكين التحويل السريع بين الطلاء الغرافيور والطلاء الفليكسو، حيث يتم إتمام عملية التبديل في حوالي 30 دقيقة.
حوض لاصق منخفض الحجم
استنادًا إلى خصائص لزوجة المادة اللاصقة، يتطلب هذا التصميم فقط 5–8 كجم من اللاصق في كل عملية تغيير. كما يقلل من مدة بقاء اللاصق في الحوض ويساعد على التحكم بلزوجة الطلاء بشكل أدق في الوقت الحقيقي.
حماية اللاصق من الجفاف
أثناء توقف الإنتاج، يمكن أن يؤثر تبخر المذيب على حالة اللاصق والبكرات. يساعد هذا النظام على الحفاظ على ترطيب بكرة الطلاء أثناء فترات التوقف، مما يدعم ظروف تشغيل أكثر استقرارًا عند إعادة تشغيل الماكينة
نظام تجفيف عالي الكفاءة متكامل
بفضل طول فرن لا يتجاوز 6 م فقط، يدعم النظام الطلاء المباشر بالغرافيور بسرعات تصل إلى 300 م/دقيقة مع الحفاظ على بقايا المذيبات أقل من 3 ملغ. وهذا يدعم كلاً من كفاءة الإنتاج وتقليل مستويات بقايا المذيبات.
نظام تنظيف الهواء للبيئة الدقيقة (اختياري)
يقوم هذا النظام الاختياري بجمع غازات العادم والتحكم في جودة الهواء حول منطقة الطلاء باستخدام المذيبات. كما يساعد على معالجة الانبعاثات غير المنظمة في منطقة الطلاء ويحسن بيئة التشغيل للعاملين في الإنتاج.
