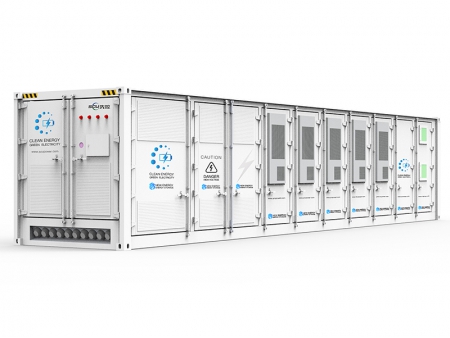

أنظمة تخزين الطاقة بالحاويات (بطاريات تخزين الطاقة موضوعة في حاويات) Containerized Energy Storage System

طلب عرض سعر

من نحن: http://siconelectric.ae/3-1-2-energy-storage-container.html

صممت شركة SCU أنظمة تخزين الطاقة متطورة ومدمجة، حيث تشمل تلك الأنظمة على وحدات البطارية القياسية ونظام إدارة البطارية (BMS) ونظام تحويل الطاقة (PCS) ونظام إدارة الطاقة (EMS) لبناء نظام تخزين للطاقة كبير وكل تلك الوحدات مدمجة داخل حاوية كبيرة. كما تتميز الحاوية قياس 20 قدمًا بنظام تخزين طاقة 614 كيلو وات في الساعة 250 كيلو وات، والذي يمكن بناؤه في أي مكان تقريبًا بسبب التصميم الجاهز، مما يحقق توفير الكثير من الوقت والمال. كما تجدر الإشارة إلى أنه يمكن للنظام التحكم في تنظيم الجهد والتردد في تلبية الطلب الطارئ على إمدادات الطاقة. ونظراً للتصميم المتكامل للوحدة التي تتسم بالتثبيت السريع وسهولة الصيانة، تضمن آليات الحماية الداخلية التشغيل الآمن والسليم لنظام بطاريات التخزين؛ كما يمكن للبطاريات تلبية متطلبات تخزين الطاقة المختلفة عبر مجموعة متنوعة من السيناريوهات من خلال مجموعة مرنة. ولذلك، تظل تعمل بشكل جيد في ظل ظروف سيئة مثل درجات الحرارة المنخفضة والارتفاعات العالية.

تصميم النظام

محول تخزين الطاقة PCS (محول التيار/ محول الطاقة)

يمكن لمحول التيار الثنائي الإتجاه AC / DC تحويل DC إلى AC و AC إلى DC. بالإضافة إلى ذلك، يمكنه أيضًا تحويل التيار المتردد إلى تيار مستمر لشحن البطارية وتحويل التيار المستمر إلى تيار متردد لتوفير الطاقة للأحمال أو التغذية الخلفية للشبكة.

وحدات البطارية

يتكون نظام البطارية من خلايا فوسفات حديد الليثيوم والتي هي آمنة وفعالة وطويلة الأمد يتم توصيلها بشكل مع بعض بشكل سلسلة، والعديد منها متصل بشكل أكبر في سلسلة لتشكيل بنك تخزين الطاقة.

نظام إدارة البطارية (BMS)

يمكن لنظام إدارة البطارية حماية البطارية بشكل فعال ضد حالات الشحن الزائد والتفريغ النهائي والتيار الزائد. وفي الوقت نفسه، يمكن للإدارة المتوازنة للخلايا أن تضمن التشغيل الآمن والموثوق والفعال للنظام بأكمله.

نظام المراقبة

يعمل النظام على مراقبة حالة كل خلية بطارية ويسجل الأداء السابق لتلك الخلايا.

نظام تكييف الهواء

تم تزويد نظام تكييف الهواء بقدرة 12 كيلو وات للحفاظ على درجة الحرارة المثلى لإطالة عمر خدمة نظام البطارية، كما يتوافق نظام البطارية مع معيار تصنيف ودرجة الحماية IP54.

التطبيق/ الاستخدام

في تلبية الطلب في القطاع التجاري والصناعي لمواجهة فترات ذروة الطلب المرتفع
تُعتبر مصدر للطاقة الاحتياطية
تُعتبر مصدر مواجهة فترات ذروة الطلب المرتفع على الطاقة وتعويض فجوة نقص الطاقة خلال ساعات الذروة
لتخزين الطاقة وتنظيم الذروة والتردد
لإنشاء نظام الشبكة الصغيرة

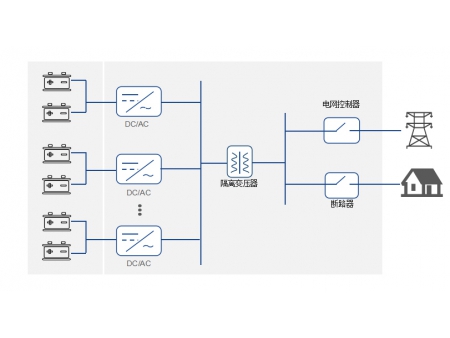

نظام الطوبولوجيا/ تصميم الشبكة (طوبولوجيا التيار المُتردّد في أنظمة الطاقة الهجينة)

الميزات

آمنة وموثوقة

خلايا بطارية LFP عالية الجودة
تتميز بنظام تكييف الهواء داخل البطارية لضمان درجة الحرارة المثلى للتشغيل
تم تزويد وحدة البطارية بنظام إنذار آلي للحريق وفي حالة اندلاع حريق يقوم النظام بإصدار إشارة إنذار.
يمكن تزويد نظام البطارية بكاميرا ويب حسب الحاجة.
تتميز بدرجة الحماية فئة IP54 مما يساعد على ضمان التشغيل المستقر في ظل الظروف القاسية
يتميز نظام تخزين الطاقة بنظام PCS وحزمة البطارية المصممة بشكل تسلسلي لتساعد في التخلص من التيار المتداول لحماية نظام البطارية.
بطاريات التخزين مدعومة بنظام BMS و PMS و PCS.

كفاءة عالية ومريحة للاستخدام ومناسبة لمختلف الظروف

ظراً لتصميمها وتثبيتها داخل حاوية، فإن النظام سهل التركيب والصيانة.
المخزون متاح للتسليم السريع
يتميز بنظام المراقبة عن بعد للتيار والجهد ودرجة الحرارة والبطارية وحالة الجهاز.

التكلفة المنخفضة

تُعتبر مصدر للطاقة متصلة بالشبكة وخارج الشبكة
تلبي الحاجة لمواجهة فترات ذروة الطلب المرتفع لاستهلاك الطاقة
الكبت التوافقي متاح في النظام لتعزيز قوة ثلاثية الأطوار أكثر توازناً
تتميز بعمر خدمة أطول، ومعدل فشل أقل مما يضمن تقليل تكاليف التشغيل والصيانة.
تستخدم طاقة الرياح والطاقة الشمسية للمساعدة في خفض تكلفة الكهرباء.

الخواص الفنية

الموديل		ZESS614K/250	ZESS1843K/600
معلمات السعة (القدرة)
	القدرة الاسمية	614KWh	1.84MWh
	نظام تخزين الطاقة	أربعة أنظمة تخزين طاقة مكون من بطاريات ليثيوم 768V200AH	إثني عشر نظام تخزين طاقة مكون من بطاريات ليثيوم 768V200AH
	الفولتية (الجهد)	768V	768V
	نطاق جهد التشغيل	DC672V～DC876V（2.8V～3.65V）	DC672V～DC876V（2.8V～3.65V）
	نوع البطارية	LFP	LFP
معلمات PCS
معلمات التيار DC	نطاق الفولتية (الجهد)	DC580V～DC900V	DC650V～DC900V
	قناة التيار DC	5 (القصوى)	6
	أقصى تيار أحادي القناة	76A	170A
معلمات التيار المتردد AC المتصل بالشبكة	الإخراج	3W N PE/3W PE	3W N PE/3W PE
	القدرة المقدرة	250KW	600KW
	الجهد المقدر	AC 380V/400V	AC 380V/400V
	التيار المقدر	379A	909A
	نطاق الجهد	-15%～ 10%	-15%～ 10%
	التردد المقدر	50Hz/60Hz	50Hz/60Hz
	نطاق التردد	±2Hz	±2Hz
	معامل القوة	1	1
	توافقيات الإخراج	≤3%	≤3%
معلمات التيار المتردد AC خارج الشبكة	الإخراج	3W N PE/3W PE	3W N PE/3W PE
	القدرة المقدرة	250KW	600KW
	الجهد المقدر	AC 380V/400V	AC 380V/400V/415V
	التردد المقدر	50Hz/60Hz	50Hz/60Hz
	التيار المقدر	379A	909A
	دقة الجهد	1%	1%
	دقة التردد	±0.2Hz	±0.2Hz
	توافقيات جهد الإخراج	3%@ حمل خطي كامل	3%@ حمل خطي كامل
	سعة الحمل الغير متوازن	100%	100%
	سعة الحمل الزائد	105%]: تشغيل مستمر؛ (105% ~ 120%]: 10 دقائق؛ 120%): توقف التشغيل	105%]: تشغيل مستمر؛ (105% ~ 120%]: 10 دقائق؛ 120%): توقف التشغيل
معلمات رئيسية
بيئة التشغيل	درجة حرارة التشغيل	-20℃～ 55℃ (>45℃ منخفض)	-20℃～ 55℃ (>45℃ منخفض)
	درجة حرارة التخزين	-20℃～60℃	-20℃～60℃
	نسبة الرطوبة المثالية	0％ RH ～ 95％ RH، بدون تكاثف	0％ RH ～ 95％ RH، بدون تكاثف
	ارتفاع التشغيل	< 45℃، 2000m؛ 2000m ～ 4000m منخفض	< 45℃، 2000m؛ 2000m ～ 4000m منخفض
	صوت الضجيج	＜75dB	＜75dB
أخرى	الاتصال	CAN/RS485	CAN/RS485
	العزل	محول العزل	محول العزل
	الحماية من الغبار والماء IP	IP54	IP54
	طريقة التبريد	تبريد بالهواء	تبريد بالهواء
	أقصى كفاءة	97.5%	98.5%
	مواد طفاية الحريق	CF3CHFCF3	CF3CHFCF3
	الأبعاد (الطول×العرض×الارتفاع)	6058×2438×2591	12096×2438×2591
