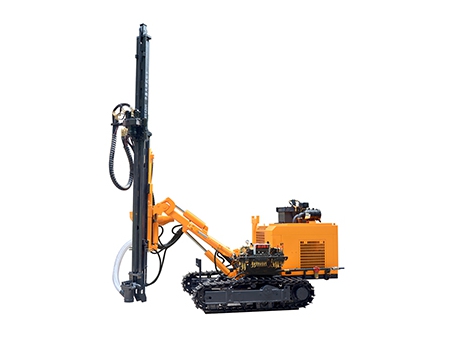

معدة حفر DTH لعمليات الحفر المفتوح، KG420/KG420H Down the hole Drill Rig for Open Use
معدة الحفر KG420/KG420H هي عبارة عن منصة حفر ذاتية الدفع تعمل بالديزل، وهي مصممة لعمليات الحفر المفتوحة. تم تجهيز منصة الحفر بمحرك Yuchai رباعي الأسطوانات، وهي تلبي جميع المعايير الوطنية ذات الصلة بالانبعاثات والتأثير البيئي. تتحرك بجنزير بهيكل قابل للطي ودفع رباعي. تعمل أسطوانات تسوية الجنزير المضافة ومحرك مكبس الغطاس على تحسين ضغط العمل وزيادة عزم وسرعة الدوران. تم تمديد أسطوانة زيت الرفع والسلسلة لتعزيز قوة الرفع بشكل موثوق. يتم استخدام ملف تعريف سميك للغلاف، وبالتالي تحسين شدته وصلابته. تجعل الحلقة الإضافية التعامل والرفع أكثر ملاءمة.
تم تجهيز الحفارة KG420H للاستخدام المفتوح مع وحدة جمع غبار، مما يجعل التشغيلأكثر موثوقية وملاءمة للبيئة.
المواصفات العامة
قطر الحفر: من 90 إلى 115Φ مم
عمق الحفر الاقتصادي: 25 متر
طريقة التغذية: أسطوانة الزيت – جنزير (leaf chain)
شوط التغذية: 3980 مم
القدرة الداعمة: YCD4R23T8-80 (59 كيلو وات\2400 لفة في الدقيقة)\ Yuchai YCD4R23T8-80 (59 كيلو وات\2400 لفة في
| موديل الحفارة | KG420 | KG420H |
| وزن الماكينة بالكامل | 5200KG | 5400KG |
| الأبعاد الخارجية | 6000×2150×2500mm | 6000×2250×2500mm |
| صلابة صخور الحفر | f=6-20 | |
| قطر الحفر | Φ90-115mm | |
| عمق الحفر الاقتصادي | 25m | |
| سرعة الدوران | 0-120rpm | |
| عزم الدوران | 1800N·m | |
| قوة الرفع | 40KN | |
| طريقة التغذية | أسطوانة الزيت – جنزير (leaf chain) | |
| شوط التغذية | 3980mm | |
| سرعة الحركة | 0-2.5km/h | |
| القدرة على الصعود | ≤30° | |
| الإرتفاع عن الأرض (الخلوص) | 500mm | |
| زاوية ميول الذراع | أسفل: 135°، أعلى: 50°، الكلي: 185° | |
| زاوية تأرحج الذراع | يسار: 100°، يمين: 45°، الكلي: 145° | |
| زاوية الأنحدار لذراع الحفر | أسفل: 50°، أعلى: 25°، الكلي: 75° | |
| زاوية تأرحج ذراع الحفر | يسار: 44°، يمين: 45°، الكلي: 89° | |
| زاوية تسوية الجنزير | ±10° | |
| الطول التعويضي للذراع | 900mm | |
| قدرة الدعم | YCD4R23T8-80 (59KW/2400r/min）/Yuchai YCD4R23T8-80 (59KW/2400r/min） | |
| مطرقة DTH | M3 | |
| ذراع الحفر | Φ64×44 | |
| استهلاك الهواء | من 10 إلى 17 متر مكعب في الدقيقة | |
| أقصى ارتفاع للفجوة الأفقية | 2750mm | |
| أدنى ارتفاع للفجوة الأفقية | 750mm | |

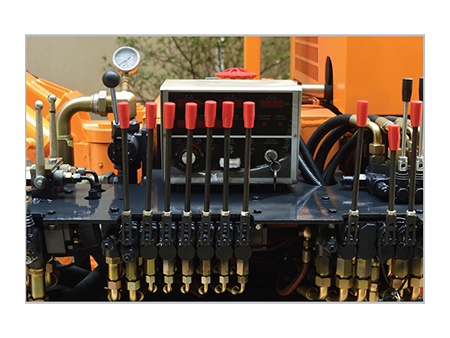

- لوحة تحكم سهلة الاستخدام

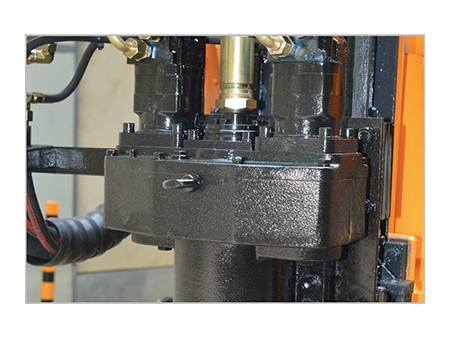

- الدوار ذو العزم العالي

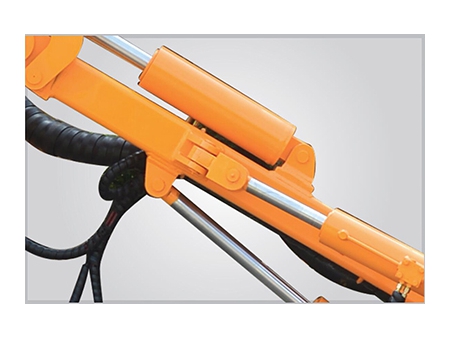

- نظام هيدروليكي مستقر

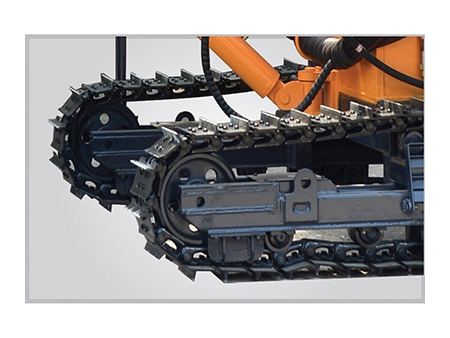

- جنزير فولاذي قابل للتكيف مع جميع التضاريس

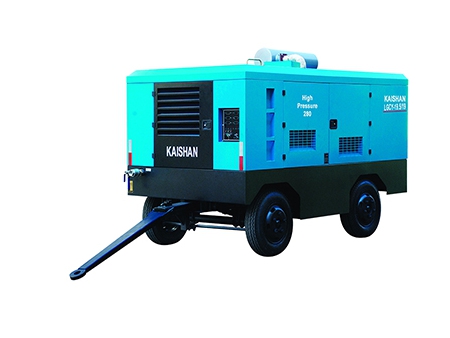

- ضاغط هواء لولبي متنقل
