خط القطع حسب الطول Cut-to-Length Line

خط القطع حسب الطول Cut-to-Length Line
خط القطع حسب الطول Cut-to-Length Line
خط القطع حسب الطول Cut-to-Length Line
طلب عرض سعر
الموقع الإلكتروني:

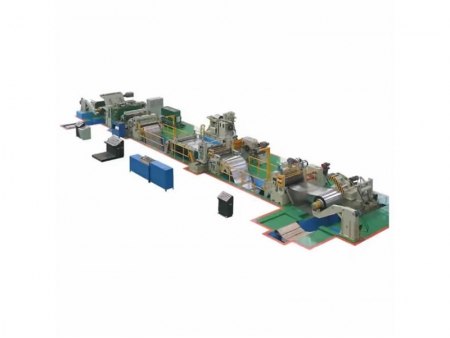

خط التقطيع الرول حسب الطول هو نظام عالي الكفاءة مصمم لفك لفائف الصاج، وتسويتها، وقصها إلى صفائح مسطحة بأطوال دقيقة ومخصصة. يتميز بتصميم مرن يتيح له التعامل مع مجموعة واسعة من عرض اللفائف وسماكاتها وأوزانها، مع أداء موثوق.

وبفضل تقنية التسوية المتقدمة، يوفر الخط مستوى تسوية وجودة سطح استثنائيين، بما يتوافق تماماً مع المتطلبات الصناعية الصارمة.

التطبيقات

يستخدم على نطاق واسع في الهياكل الفولاذية، صناعة السيارات، الأجهزة المنزلية، ومواد البناء، ومراكز خدمات التشغيل المعادني.

تسلسل العملية

تخزين اللفائف ← تحميل اللفائف ← فك اللفائف ← تغذية بواسطة الجسر المتحرك ← التسوية الأولية بثمانية بكرات ← التهدئة (حلقة تخزين مؤقت) ← التمركز ←التسوية الدقيقة ← القياس والتحديد ← القص والتكديس ← طاولة الرفع ← التفريغ الطولي ← التغليف

خيارات خط التقطيع حسب الطول
  • خط التقطيع حسب الطول للصفائح المدرفلة على الساخن (فك اللفائف – التسوية – القص – التكديس)المواد القابلة للتطبيق: الصفائح المدرفلة على الساخن، الصفائح المعالجة، الفولاذ المقاوم للصدأ، صفائح السيارات، صفائح تشييد السفن، صفائح الألمنيوم، والخ.
    الموديل CTL-6 CTL-8 CTL-12 CTL-16 CTL-20/25
    سمك القطع (mm) 1.5-6.0 2-8 3-12 4-16 6-20/25
    عرض المادة (mm) 800-2000 800-2000 800-2000 800-2200 800-2500
    قياس القطع حسب الطول (mm) 1000-6000 1000-8000 1000-12000 2000-14000 2000-14000
    دقة القطع (mm) ±1.0 ±1.0 ±1.0 ±1.0 ±1.0
    التسامح القطري (mm) ±1.0 ±1.0 ±1.5 ±1.5 ±1.5
    دقة التسوية (mm/m²) < 1.0 < 1.0 < 1.5 < 1.5 < 1.5
    سرعة الخط (m/min) 50 40 40 40 30
    وزن اللفة (t) 20, 30 20, 30 20, 35 20, 35 20, 35

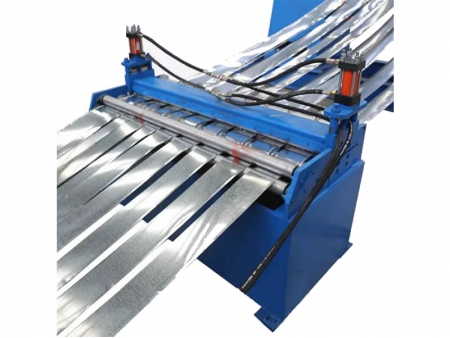

  • خط التقطيع حسب الطول للصفائح المدرفلة على البارد (فك اللفائف – التقطيع الطولي – إعادة اللف)المواد القابلة للتطبيق: الصفائح المدرفلة على البارد، الصفائح المجلفنة كهربائياً، الصفائح المجلفنة بالغمس الساخن، الصفائح المطلية بالألوان، الفولاذ المقاوم للصدأ، صفائح الألمنيوم، صفائح النحاس، والخ.
    الموديل CTLS-1 CTLS-2 CTLS-3 CTLS-4
    سمك القطع (mm) 0.15-1.0 0.2-2.0 0.3-3.0 0.5-4.0
    عرض المادة (mm) 300-1250 300-1600 300-1800 300-2000
    قياس القطع حسب الطول (mm) مخصصة
    دقة القطع (mm) ±0.05 ±0.05 ±0.10 ±0.10
    التسامح القطري (mm) < 3% < 3% < 3% < 3%
    دقة التسوية (mm/m²) ≤1 ≤1 ≤1 ≤1
    سرعة الخط (m/min) 200 200 180 150
    وزن اللفة (t) 10, 15 10, 15, 20 15, 20, 25 20, 25, 30
  • خط التقطيع حسب الطول للصفائح المدرفلة على البارد (فك اللفائف – التسوية – القص – التكديس)المواد القابلة للتطبيق: الصفائح المدرفلة على البارد، الصفائح المجلفنة كهربائياً، الصفائح المجلفنة بالغمس الساخن، الصفائح المطلية بالألوان، الفولاذ المقاوم للصدأ، صفائح الألمنيوم، صفائح النحاس، والخ.
    الموديل CTLV-1 CTLV-2 CTLV-3 CTLV-4
    سمك القطع (mm) 0.2-1.0 0.3-2.0 0.4-3.0 0.5-4.0
    عرض المادة (mm) 300-1250 300-1600 300-1800 300-1800
    الطول النهائي (mm) 300-3000 300-3000 300-4000 400-6000
    دقة الطول (mm) ±0.3 ±0.3 ±0.3 ±0.3
    التسامح القطري (mm) ±0.5 ±0.5 ±0.5 ±0.5
    دقة التسوية (mm/m²) < 1 < 1 < 1 < 1
    سرعة الخط (m/min) 70 60 60 60
    وزن اللفة (t) 5, 10, 15 10, 15, 20 10, 15, 20 20, 25, 30
