Marine Loading Arm (Hydraulic Operation)

طريقة التشغيل: نظام هيدروليكي
الهيكل الداعم: دعم مستقل، ذراع واحد أو مزدوج

يتيح ذراع التحميل البحري نقل السوائل بأمان بين خط أنابيب المحطة وخط أنابيب السفينة. وخلال عملية نقل السوائل، يقوم الذراع بالتكيف ليتمكن من استيعاب انحراف وحركة الناقلة أو السفينة ضمن النطاق المسموح به مسبقاً، دون التسبب في تلف المعدات. ولمنع الانحراف خارج النطاق التصميمي، تم تزويد النظام بجهاز مراقبة للموقع يصدر إنذارات صوتية ومرئية. أما من أجل تعزيز الحماية، يتم تركيب نظام فك طارئ يُفعّل عند تجاوز الناقلة للنطاق المسموح به، مما يحمي ذراع التحميل وخط الأنابيب من التلف العرضي. وعند تفعيل نظام الفك الطارئ، تنفصل الصمامات في الطرفين وتغلق بسرعة، مما يضمن تقليل تسرب المواد إلى الحد الأدنى.

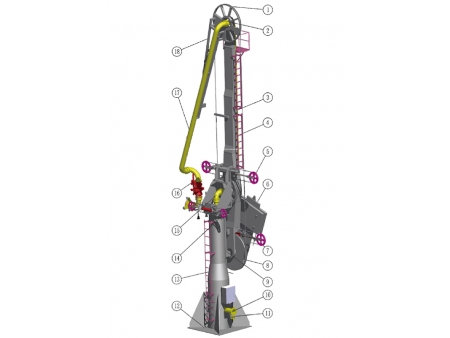

المكونات الرئيسية

بكرة القمة
وصلة دوارة في القمة
الذراع الداخلي
وحدة دعم الذراع الداخلي
محرك الذراع الداخلي
وحدة الثقل الموازن
محرك الذراع الخارجي
بكرة الكابل
وحدة القفل
فلنجة التوصيل
فوهة التصريف
لوح القاعدة
رافعة الأنابيب (عمود الرفع)
محرك (أداة) الدوران
كوع قابل للفك
مجموعة الوصلات الدوارة الثلاثية
وصلة فك للطوارئ
الذراع الخارجي
وحدة دعم الذراع الخارجي

المواصفات

القطر الاسمي: DN80- DN600(3"-24")
نطاق الضغط: -0.6 إلى 10 ميجاباسكال
نطاق درجات الحرارة: -196 إلى 250 درجة مئوية
مواد الأنابيب: فولاذ كربوني/فولاذ مقاوم للصدأ/فولاذ كربوني مقاوم للصدأ في درجات الحرار المنخفضة مبطن ب PTFE
درجة المقاومة للانفجار: ExdII BT4، درجة الحماية: IP65

الملحقات الاختيارية

وصلة هيدروليكية للتوصيل والفصل السريع
وصلة فك (تحرير) للطوارئ
نظام التدفئة والعزل الحراري
نظام مراقبة الموقع

المعايير الهندسية المعتمدة

OCIMF: المواصفات الفنية لتصميم وبناء أذرع التحميل البحرية الصادرة عن منتدى شركات النفط العالمية للعمليات البحرية.
BS EN 1474:2008: المعيار الأوروبي لتصميم واختبار أنظمة النقل البحري، مع تركيز خاص على تطبيقات الغاز الطبيعي المسال والوسائط السائلة.
Shell DEP: المعايير الهندسية لشركة شل التي تتضمن تعديلات وملاحق إضافية على مواصفات التصميم والبناء الخاصة بأذرع التحميل البحرية.
