رؤوس حفر قوية ثلاث قطع Eccentric Casing System
أدوات حفر الصخور
صممت شركة Maxdrill رؤوس الحفر هذه لنقل قوة الدق التي تنتجها أدوات الحفر DTH إلى الصخور بشكل فعال، وبالتالي حفر حفرة في الشق أو التكوينات المعقدة، مما يساعد أنبوب التغليف في النظام على منع انهيار البئر. كما تتميز بكفاءة حفر عالية وعمل ثقوب عالية الدقة فضلاً عن أنها سهلة التشغيل ولها ملحقات ذات متطلبات منخفضة. ولذا، يمكنكم اختيار رؤوس الحفر هذه للتعامل مع حفر التربة والصخور ذات التكوينات المعقدة بسهولة.

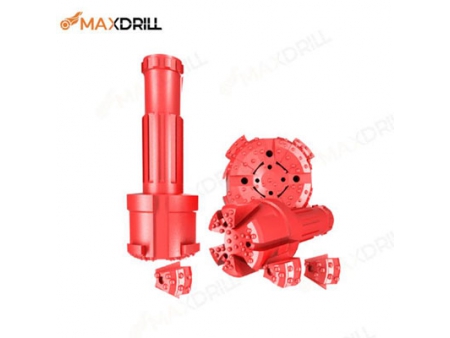

رأس حفر مكون من ثلاث قطع
صممته الشركة لنقل قوة الدق التي تنتجها أدوات الحفر DTH إلى الصخور بشكل فعال، وبالتالي حفر حفرة في الشق أو التكوينات المعقدة، مما يساعد أنبوب التغليف في النظام على منع انهيار البئر. كما تتميز بكفاءة حفر عالية وعمل ثقوب عالية الدقة فضلاً عن أنها سهلة التشغيل ولها ملحقات ذات متطلبات منخفضة. ولذا، يمكنكم اختيار رؤوس الحفر هذه للتعامل مع حفر التربة والصخور ذات التكوينات المعقدة بسهولة.
| الموديل | القطر الخارجي لأنبوب التغليف(مم) | القطر الداخلي لأنبوب التغليف (مم) | سماكة الجدار لأنبوب التغليف(مم) | أقصى قطر لجهاز التوجيه (مم) | قطر المثقاب (مم) | أقل قطر لكعب التبطين (التغليف)(مم) | القطر الخارجي لرأس الحفر العادي (مم) | نوع المطرقة (الدقاق) | الوزن (كجم) |
| MDEC108/7 | 108 | 94 | 7 | 92 | 117 | 86 | 85 | COP34/DHD3.5 | 11.6/12.2 |
| MDEC114/6.5 | 114 | 101 | 6.5 | 99 | 125 | 92 | 90 | COP34/DHD3.5 | 13.4/14 |
| MDEC127/9 | 127 | 109 | 9 | 107 | 138 | 100 | 98 | COP34/DHD3.5 | 15.2/15.9 |
| MDEC146/10 | 146 | 126 | 10 | 123.5 | 155 | 117 | 115 | COP44/DHD340 /SD4/QL40 | 25/27.9 |
| MDEC168/10 | 168 | 148 | 10 | 146 | 180 | 138 | 136 | COP54/DHD350 /SD5/QL50 | 38/42 |
| MDEC178/10 | 178 | 158 | 10 | 156 | 192 | 147 | 145 | COP54/DHD350 /SD5/QL50 | 44.1 |
| MDEC183/10 | 183 | 163 | 10 | 161 | 196 | 153 | 151 | COP64/DHD360 /SD6/QL60 | 56 |
| MDEC194/10 | 194 | 174 | 10 | 172 | 206 | 162 | 160 | COP64/DHD360 /SD6/QL60 | 61.7 |
| MDEC219/10 | 219 | 199 | 10 | 196 | 234 | 187 | 185 | COP64/DHD360 /SD6/QL60 | 75.1 |
| MDEC245/10 | 245 | 225 | 10 | 222 | 263 | 210 | 208 | COP84/DHD380 /SD8/QL80 | 113.3 |
| MDEC273/10 | 273 | 253 | 10 | 251 | 305 | 241 | 240 | COP64/DHD360 /SD6/QL60 | 137.2 |
| MDEC325/12.5 | 325 | 300 | 12.5 | 298 | 350 | 282 | 280 | DHD112/DHD380 | 209.5/225.5 |
يُعتبر مناسب لحفر آبار المياه والآبار الحرارية الأرضية والأوتاد أو الخوازيق الصغيرة والحفر في المباني والسدود ومشاريع الموانئ.
مبادئ التصميملها غلاف يجعلها سهل المتابعة والتشغيل.
الميزات:
هيكل بسيط وتشغيل سهل وجودة موثوقة، كما أن أدوات الحفر قوية ولها عمر خدمة طويل.
- بمجرد بدء الحفر، يتم فتح المثقاب وتوسيع الثقب لدفع كعب التغليف (التبطين) وأنبوب التغليف إلى أسفل.
- عند اكتمال الحفر في التشكيل المثقوب، يبدأ الدوران العكسي لإغلاق المثقاب. ثم يتم سحب المجموعة لأعلى من خلال أنبوب الغلاف.
- يمكن ترك أنبوب التغليف في الحفرة، أو يمكن سحبه للخارج عن طريق مادة ختم.
- يتم استخدام أدوات الحفر العادية للحفر وتحقيق العمق المطلوب.
-
ما هي طريقة التغليف في حفر الصخور؟
تم تصميمه للحفر في التركيبات الصخرية الثقيلة والتركيبات الصخرية الرخوة.
ولا تزال رؤوس الحفر هذه أحد أكثر الحلول فعالية من حيث التكلفة لتركيب الغلاف عند الحفر في ظروف أرضية صعبة.
-
ما هي مزايا طريقة التغليف لحفر الصخور؟
1.تعمل عمليات الحفر والتغليف المتزامنة على تسريع بناء البئر وتقليل التعرض للمخاطر وتخفيف المخاطر المحتملة.
2. لقمة الحفر التجريبية أكبر حجمًا بحيث يقوم المثقاب بعمل أقل مما يؤدي إلى إطالة عمره.
3. عمود المثقاب أقوى لنقل أفضل لطاقة التأثير.
4. يضمن عدم انجراف أي شيء في الحفرة.
