ماكينة تفريز حواف ألواح جدران خشب بنظام CNC (من جانبين) CNC Wall Panel Edge Slotting Machine (Double Side)

طلب عرض سعر

الموقع الإلكتروني: http://woodmachines-ae.com/2-2-cnc-wall-panel-edge-slotting-machine-double-side.html

\\ماكينات ومعدات ورش النجارة

تُستخدم هذه الماكينة لقطع شقوق دقيقة على جانبي اللوح الخشبي، مما يُسهّل عمليات التعشيق والتجميع بشكل متقن ودقيق (مثالية لخطوط إنتاج الأثاث والأبواب والأرضيات الخشبية)

قدرة محرك العمود الدوار5.5 كيلو وات × 2
قدرة محرك المنشار1.1 كيلو وات
قدرة محرك التنقل2.2 كيلو وات
وزن الماكينة2500 كجم

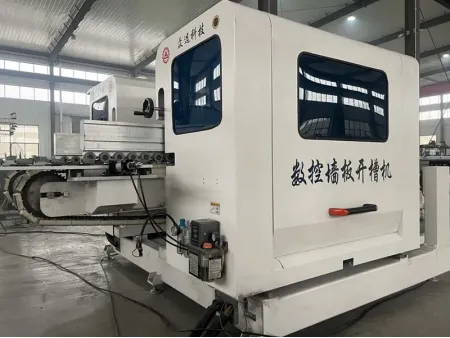

ماكينة CNC تفريز وقطع شقوق على الألواح الخشبية (من جانبين)

تقوم هذه الماكينة بفتح شقوق دقيقة ومتزامنة على جانبي الألواح الخشبية والجدران المركبة في تمريرة واحدة فقط، حيث أنها مزودة بستة محاور وثلاث محطات أدوات على كل جانب، جميعها مدفوعة بمحركات سيرفو متزامنة لضمان تشغيل عالي الدقة والسرعة. كما تتميز هذه الأنظمة بأداء سريع ودقيق، مما يجعلها الحل الأمثل لمعالجة الألواح على نطاق صناعي واسع.

التطبيقات

مثالية لعمليات فتح الشقوق على مجموعة متنوعة من المواد، تشمل:

ألواح الكربون الكريستالية
ألواح الخشب الرقائقي (الفينير)
ألواح المركب الحجري-البلاستيكي (SPC)
ألواح المركب الألمنيوم-البلاستيك
مختلف الألواح المركبة متعددة الطبقات

المواصفات الفنية

الموديل	ZX5860	ZX5861
قدرة محرك العمود الدوار	5.5 كيلو وات × 2	5.5 كيلو وات × 2
قدرة محرك المنشار	1.1 كيلو وات	1.1 كيلو وات
قدرة محرك وحدة القطع	3.5 كيلو وات × 2	2.2 كيلو وات
قدرة المحرك سيرفو (بعرض ثابت)	1.5 كيلو وات	1.5 كيلو وات
قدرة المحرك سيرفو (لنظام القاطع)	0.75 كيلو وات × 8	0.75 كيلو وات × 8
قدرة المحرك لنظام التنقل (نظام الحركة)	2.2 كيلو وات	2.2 كيلو وات
أبعاد الماكينة (الطول × العرض × الارتفاع)	3500 × 2300 × 1800 مم	3000 × 2300 × 2400 مم
وزن الماكينة	2500 كجم	2500 كجم

الميزات

هيكل الماكينة ملحوم بالكامل ويخضع لمعالجة حرارية لمدة 24 ساعة لإزالة الإجهاد الداخلي، مما يضمن استقراراً هيكلياً طويل الأمد بدون تشوّه. كما يعتمد نظام الحركة على قضبان توجيه خطية مزدوجة واسعة وقوية، محقّقاً دقة خطية تصل إلى 0.03 مم. كما يستخدم نظام تغذية الألواح ناقل سلسلة مثبت على الطاولة، مما يعزّز بشكل كبير استقرار حركة القطع أثناء التشغيل.
مجهّزة بنظام تعديل عرض بتحكم سيرفو وضبط تلقائي للأدوات، مما يوفر تشغيلاً متكاملاً عبر نظام CNC، مع واجهة سهلة الاستخدام ووصف عمليّة التشغيل بأنها خالية من التعقيد وسلسة لجميع المستخدمين.

نظام التحميل والتفريغ الروبوتي

الأبعاد الكلية (الطول × العرض × الارتفاع) 4400 × 2300 × 2500 مم
وزن الماكينة 1500 كجم
قدرة محركات السيرفو 0.75 كيلوواط × 2 (للنقل الخطي والتثبيت)
محرك التردد المتغير 1.1 كيلوواط × 1 (لضبط سرعة الحركة)
سرعة الحركة من 5 إلى 50 متر/دقيقة (تتحكم بها محركات السيرفو وقابلة للتعديل عبر واجهة شاشة تعمل باللمس)

الوظيفة

التموضع والفصل: يضمن محاذاة دقيقة وفصل منفصل لكل لوحة خشبية.
النقل المستقر: حركة أمامية منتظمة ومستمرة للألواح نحو مرحلة التشغيل التالية بسلاسة وثبات.
