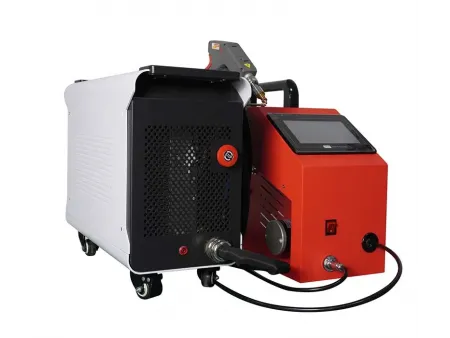

ماكينة لحام بالليزر بنظام التبريد الهوائي

طلب عرض سعر

الموقع الإلكتروني: http://lasermachine-ae.com/2-2-air-cooled-laser-welding-machine.html

(تصميم مدمج يلغي الحاجة إلى أنظمة تبريد بالماء، وتحقق أداء لحام مستقر مع كفاءة حرارية عالية، ما يجعلها مثالية للورش الصغيرة وبيئات التصنيع المتنقلة)

Air-Cooled Laser Welding Machine

طول موجة الليزر 1080 نانومتر
سرعة اللحام من 0 إلى 20 متر/دقيقة (قابلة للتعديل الذكي)
نظام التبريد تبريد بالهواء
وزن الماكينة 54 كجم

تتميز هذه الماكينة بميزات محورية تجعلها خياراً استثنائياً في فئتها، أبرزها: التبديد الحراري عالي الكفاءة، والمرونة المحمولة، والتكيّف مع مختلف البيئات التشغيلية. كما تعتمد هذه المعدّة على تقنية الليزر الليفي، وتوفّر نطاق طاقة يتراوح بين 700 واط و2000 واط، بقطر بقعة حتى 0.2 مم ومنطقة تأثير حراري أقل من 0.5 مم. كما تتميّز لحاماتها بقوة تماثل المادة الأساسية، وسطح مصقول خالٍ من الأكسدة. فضلاً عن ذلك، يسهم تصميم التبريد الهوائي المتكامل في تقليل وزن الجهاز إلى 54 كجم، وحجمه إلى أقل من 0.3 متر مكعب، مما يتيح نقله بواسطة شخص واحد واستخدامه في التطبيقات المحمولة على المركبات. وهذا يجعله مثالياً للبيئات المعقدة مثل الورش، ومواقع البناء، والمساحات الخارجية. كما يأتي الجهاز مزوّداً بواجهة تفاعلية ذكية تعمل باللمس، ومع إعدادات مُبرمجة مسبقًا، يمكن للمشغّل المبتدئ اكتساب الكفاءة التشغيلية خلال ساعة تدريب واحدة فقط. كما تبلغ سرعة اللحام 2 إلى 10 سم/ثانية، ما يرفع كفاءة العمل إلى أكثر من ثلاثة أضعاف مقارنة باللحام القوسي التقليدي. ولذا، تُعد هذه الماكينة الخيار الأمثل لمجالات تتطلب أداءً عالياً مثل صيانة السيارات، ومعالجة المعادن، وتركيبات البناء، ليُرسي معايير جديدة في عالم اللحام الصناعي المحمول.

التطبيقات

لتلحيم الفولاذ المقاوم للصدأ، سبائك الألمنيوم، النحاس، النحاس الأصفر، الصفائح المجلفنة، الأجزاء المطلية بالنيكل، والمعادن غير المتجانسة مثل مركبات النحاس والألمنيوم، والهياكل الهجينة من الفولاذ والألمنيوم، وغيرها.

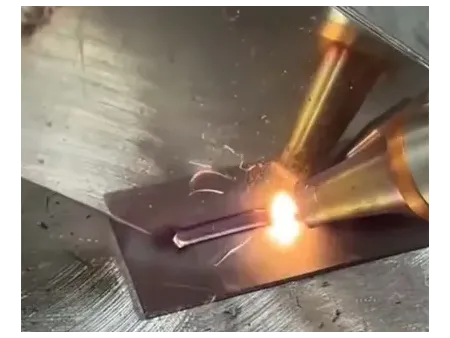

لحام ليزر للصفائح المصنوعة من الفولاذ المقاوم للصدأ

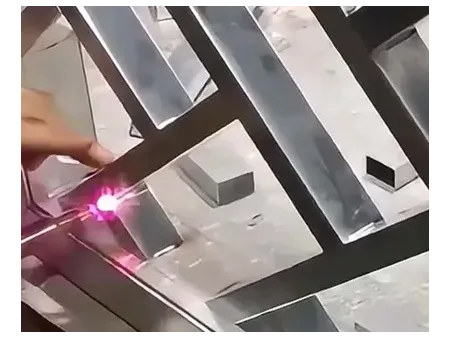

اللحام بالليزر لدرابزينات من الفولاذ المقاوم للصدأ
لحام الأجزاء المعدنية باستخدام الليزر
لحام صفائح الألمنيوم بالليزر

المواصفات الفنية
المكوّنات والتجهيزات
الأسئلة الشائعة
لماذا تختارنا؟
/ استفسار

المواصفات الفنية

نوع الليزرليزر الألياف (فايبر ليزر)
طول موجة الليزر 1080 نانومتر
قوة (طاقة) الليزر 700 واط، 1000 واط، 1500 واط، 2000 واط
سماكة اللحام من 0.1 إلى 6 مم (فولاذ مقاوم للصدأ / سبائك الألمنيوم)
حجم بقعة الليزرحتى 0.2 مم (قابلة للضبط البؤري)
سرعة اللحام من 0 إلى 20 متر/دقيقة (قابلة للتعديل)
أوضاع العمل اللحام المستمر / اللحام الزخرفي بنمط قشور السمك / اللحام المتقطّع
الواجهة QBH (واجهة توصيل شعاع الليزر القياسية)
عرض المسح6 مم
طول الألياف 10 أمتار
وزن رأس اللحام660 جم
مصدر الطاقة220 فولت / 50 هرتز ±10%، إجمالي القدرة حتى 3 كيلوواط
نظام التبريدتبريد هوائي
أبعاد الماكينة 220 × 405 × 235 مم، 215 × 230 × 420 مم (مغذي السلك)
الأبعاد عند التغليف 700 × 750 × 620 مم
وزن الماكينة 54 كجم
وزنها بعد التغليف 65 كجم

مميزات تجعلها خيارك الأمثل

قدرة (طاقة) الليزر 700 واتسماكة اللحام حتى 2 مم (يعتمد على نوع المواد الملحومة)
قدرة (طاقة) الليزر 1000 واتسماكة اللحام حتى 3 مم (يعتمد على نوع المواد الملحومة)
قدرة (طاقة) الليزر 1500 واتسماكة اللحام حتى 5 مم (يعتمد على نوع المواد الملحومة)
قدرة (طاقة) الليزر 2000 واتسماكة اللحام حتى 6 مم (يعتمد على نوع المواد الملحومة)

المكوّنات والتجهيزات

تكوين معياري قياسي
تكوين بمواصفات اختيارية
معدات داعمة
قائمة المواد الاستهلاكية / الأجزاء القابلة للاستهلاك والتآكل

مصدر الليزر
نوفّر لمعداتنا مصادر ليزر من علامات تجارية مرموقة محلياً وعالمياً مثل Raycus وJPT وMAX وSUPER وIPG، حيث تتميز هذه المصادر بكفاءة عالية في تحويل الطاقة، وانخفاض استهلاك الكهرباء، وجودة شعاع ممتازة، مما يضمن أداءً مستقراً ودقة فائقة في مختلف تطبيقات اللحام والوسم الصناعي.

رأس اللحام اليدوي QBH
يدعم التبديل السلس بين أوضاع اللحام والتنظيف والقطع. يتميز رأس المسدس بالدوران بزاوية 360 درجة، ومع فوهات الغاز القابلة للاستبدال (مثل فوهات بزاوية 30 درجة، 60 درجة، 90 درجة)، يُمكن التعامل بسهولة مع المواقع المعقدة كال تجاويف العميقة والزوايا، مما يحقق لحاماً دقيقاً واحترافياً من أي زاوية.

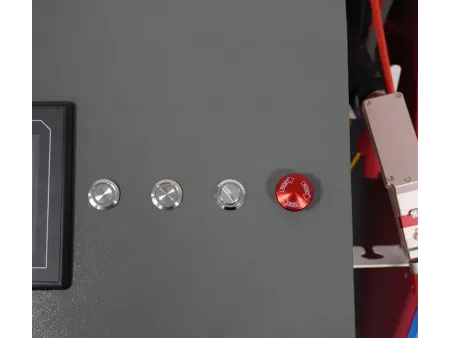

شاشة لمس
توفر واجهة عرض عالية الدقة، تدعم مراقبة المعلمات في الوقت الفعلي وتقديم تغذية راجعة مباشرة أثناء التشغيل، مما يضمن تحكماً دقيقاً في المعلمات الأساسية مثل قدرة الليزر والتردد والطاقة. كما تتميز بخيارات لغات متعددة مدمجة (مثل الصينية، الإنجليزية وغيرها)، لتلبية احتياجات المستخدمين حول العالم وتقليل صعوبة التشغيل.

نظارات الحماية
تم تصميمها خصيصاً لتوفير الحماية من أطوال موجات الليزر الخاصة بليزر الألياف، مثل 1064 نانومتر و1070 إلى1100 نانومتر، وتتميّز بكثافة بصرية (OD) تتراوح بين OD4 إلى OD7 ، مما يخفّض طاقة الليزر إلى مستويات آمنة تماماً. كما تجمع هذه النظارات بين وضوح الرؤية والحماية الفعّالة، وتساعد في تقليل إجهاد العين والإرهاق أثناء التشغيل الطويل، مما يجعلها خياراً مثالياً لبيئات العمل الصناعية عالية الدقة.

صندوق الأدوات
يأتي مع الماكينة طقم أدوات مجاني يتضمن مفاتيح سداسية، وفوهات نحاسية، وعدسات واقية، وغيرها من الملحقات الأساسية. كما يتم تغليف كل قطعة بشكل منفصل لتفادي التآكل أو التلف أثناء النقل، حيث يُسهم تنظيم الأدوات بشكل واضح في تسهيل الوصول إليها، وتحسين كفاءة التشغيل والصيانة في بيئة العمل.

الفوهات النحاسية
مصنوعة من نحاس أحمر عالي النقاء أو سبائك التنجستن والنحاس، وتتميّز بموصلية كهربائية تصل إلى 98 % IACS ونقطة انصهار تبلغ 1083 درجة مئوية. كما تتمتع هذه الفوهات بقدرة عالية على مقاومة الأكسدة الناتجة عن درجات الحرارة المرتفعة أثناء اللحام المستمر، مما يطيل عمرها التشغيلي بأكثر من 30 بالمائة مقارنة بالفوهات المصنوعة من السبائك التقليدية، وتضمن أداءً مستقراً ودقيقاً في البيئات الصناعية القاسية.

عدسات الحماية
مصنوعة من كوارتز JGS1 أو سلينيد الزنك ZnSe، وتتميّز بنسبة انتقال ضوئي حتى 99.8 بالمائة مع قدرة تحمل لطاقة الليزر تفوق 15 جول/سم². كما تناسب هذه العدسات الأجهزة عالية القدرة التي تتجاوز 2000 واط، حيث تقلل من فقدان الطاقة وتحسّن كفاءة الأداء. وتحتوي العدسات على طلاء مضاد للانعكاس من الجهتين يقلّل من الانعكاسية إلى أقل من 0.2 بالمائة، مما يمنع تلوث الضوء الثانوي ويحافظ على استقرار وجودة شعاع الليزر أثناء التشغيل.

جهاز شفط الأبخرة (الدخان الناتج عن عملية الوسم)

وحدة تغذية السلك
تدعم أقطار الأسلاك من 0.8 إلى 1.6 ملم مع ضبط انسيابي للسرعة يتراوح من 0 إلى 20 متر/دقيقة، بهامش خطأ لا يتجاوز ±1 بالمائة. وهي متوافقة مع مجموعة متنوعة من مواد أسلاك اللحام مثل الألمنيوم والفولاذ المقاوم للصدأ والنحاس، ما يضمن أداءً موثوقًا وتطبيقات واسعة في مختلف بيئات العمل.

عدسات الحماية

الفوهات النحاسية

سلك اللحام

هل يمكن لمعدات اللحام المبرّدة بالهواء أن تلحم المواد الصدئة أو الزيتية؟

يوصى بمعالجة المواد الصدئة أو الملوثة بالزيوت مسبقاً قبل اللحام، مثل إزالة الصدأ بواسطة التجليخ، لضمان جودة لحام أفضل.

ما هي دورة صيانة معدات اللحام؟

يُنصح بتنظيف العدسات شهرياً، وفحصها للكشف عن أي تلف أو اتساخ، وتنظيفها بأدوات متخصصة، أو استبدالها بأخرى جديدة عند الحاجة.

هل تدعم آلة اللحام المبرّدة بالهواء برامج لحام مخصصة؟

نعم، تدعم الآلة التخصيص. ولذا، يرجى تزويدنا بمتطلباتكم التفصيلية، وسنقوم بتقييمها وتقديم الملاحظات المناسبة.

هل يتطلب تشغيل معدات اللحام المبرّدة بالهواء شهادة لحام احترافية؟

لا، يمكن للمبتدئين تشغيل الجهاز خلال 10 دقائق فقط، حيث تتميز واجهة النظام بسهولة وسلاسة التشغيل.

ما الفرق بين أجهزة اللحام بالليزر المبردة بالهواء والمبردة بالماء؟

تعتمد أجهزة اللحام بالليزر المبردة بالماء على نظام تبريد باستخدام ماء بارد من وحدة تبريد (تشيلر) يتدفق عبر أنابيب إلى مبادل حراري، ثم يخرج من منفذ آخر ويعود إلى وحدة التبريد عبر الأنابيب في دورة مستمرة لإزالة الحرارة من الليزر.
أما أجهزة اللحام بالليزر المبردة بالهواء فتعتمد على تسريع حركة الهواء الطبيعي (الحمل الحراري) لتعزيز تبادل الحرارة داخل الجهاز، مما يخفض درجة حرارة الليزر بشكل فعّال دون الحاجة إلى مياه تبريد.

ما هي ميزات معدات اللحام بالليزر المبردة بالهواء؟

تتمتع أجهزة الليزر المبردة بالهواء بمرونة عالية وقابلية كبيرة للحمل والتشغيل في مواقع متعددة، حيث تعتمد على التبريد بالهواء مباشرةً، فلا تحتاج إلى معدات تبريد مائية إضافية، مما يقلل التكاليف بشكل ملحوظ، ويخفض من حجم ووزن الجهاز بشكل كبير.

ما هي أنواع حلول التبريد بالهواء المستخدمة عادة في معدات اللحام بالليزر المبردة بالهواء؟

رغم تشابهها في التسمية، تختلف تقنيات التبريد بالهواء المستخدمة، وتشمل التبريد بواسطة المراوح، التبريد بأنابيب الحرارة، التبريد باستخدام ضاغط هواء، وغيرها من الحلول المتقدمة.

في عملية لحام مواد الألمنيوم، ما أنواع مصادر الليزر المستخدمة عادةً؟

تتوفر عدة أنواع من مصادر الليزر القادرة على لحام الألمنيوم، من بينها اللحام النبضي، واللحام بموجة مستمرة (CW) باستخدام الألياف الليفية، أو اللحام بموجة شبه مستمرة (QCW) بالألياف الليفية. وكل مصدر ليزر مزود برأس تركيز خاص لنقل الطاقة بدقة إلى قطعة العمل.

ما هي ميزات استخدام اللحام بالليزر في مواد النحاس؟

تواجه عمليات اللحام التقليدية صعوبات في تحقيق لحامات عالية الجودة وقليلة الشرر عند التعامل مع المواد عالية الانعكاسية مثل النحاس. أما اللحام بالليزر، كعملية غير تلامسية، فيمكنه تحقيق وصلات عالية القوة والموصلية مع تكرارية مضمونة، دون الحاجة إلى مواد حشو، مما يجعلها أخف وزنًا وأكثر كفاءة مقارنة باللحام التقليدي.
