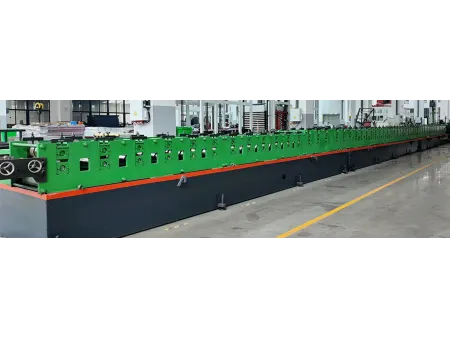

خط تشكيل حلوق الأبواب الفولاذية الصلب (سماكة اللوح: 0.6 إلى 1.8 مم)

طلب عرض سعر

الموقع الإلكتروني: http://metaldoor-machine.asia/2-2-1-steel-door-frame-roll-forming-machine.html

NCM-400

Steel Door Frame Roll Forming Machine

خط تشكيل بالدلفنة لإنتاج إطارات أبواب معدنية، وتصل سماكة الصفائح من 0.6 إلى 1.8 مم

• 1. وحدة فك اللفة

     1. يبلغ الحد الأقصى حمولة رف التفريغ القياسي 5 أطنان.
     2. يتم تثبيته في مكانه باستخدام قفل ومزلاج يدوي الساعد وآلية مزلاج لمنع انزلاق اللفة.

• 1. الإطار الرئيسي

     مصنوع من صفيحة كبيرة فئة Q235، حيث يتم قطعها وتشكيلها في خطوة واحدة، وتتم معالجتها بواسطة آلة خراطة (مخرطة) قنطرية عملاقة مزودة بنظام CNC.
     يتم وضع صفيحة فولاذية بسماكة 12 مم بين محطة التشكيل والإطار الأساسي لضمان التقويم والتسوية.
     يعتمد الإطار الرئيسي على هيكل مجزأ، مناسب للنقل، وهناك تجهيزات توصيل مخصصة بين الأجزاء.

• 1. وحدة التشكيل بالدلفنة

     يسمح نظام توجيه التغذية (التلقيم) المنحني الأمامي بعرض تغذية قابل للتعديل لضمان تغذية مستقرة وغير متغيرة للمواد لعملية تشكيل اللفائف.
     عمود التشكيل مصنوع من 40Cr بعد التبريد والتلطيف، ويتم معالجته بواسطة مخرطة CNC لتتناسب بدقة مع قالب تشكيل اللفائف، مما يضمن المحاذاة الأفقية لتشكيل اللفائف وتقليل التقلبات أثناء عملية التمدد.
     بعد التشكيل بالدلفنة، سيتم ضبطه بواسطة جهاز تصحيح مخصص لضمان التشكيل الدقيق لمظهر إطار الباب.

• 1. وحدة جهاز ناقل الحركة

     يعتمد ناقل الحركة على محرك علبة تروس هيكل ترس مخروطي، والذي يعمل بسلاسة وضوضاء منخفضة.
     تتميز الوحدات المستقلة بسهولة الصيانة والاستبدال.

• 1. وحدة القص

     يتم استخدام طريقة القطع الهيدروليكية لتشكيل قطاعات إطار الباب.
     أدوات القطع مصنوعة من مادة Cr12Mov
     القاطع المستقيم (يستخدم بشكل أساسي للقطع المسطح لقطاعات إطار الباب) أو ريشة القطع المتدرجة (يكمل في نفس الوقت قطع قطاعات إطار الباب والقطع المباشر لوصلة الألسنة) يمكن دمجهما بحرية وفقًا لمتطلبات القطاعات، يمكن لآلة واحدة إنتاج مقاطع عرضية مختلفة من نفس نوع الإطار.
     تحقق طريقة القص الهيدروليكية قوة قطع أكبر وسطح قطع خالٍ من النتوءات.

• 1. طاولة التفريغ (التكوين القياسي)

     تجمع طاولة التفريغ المواد تلقائيًا بعد القطع.
     وهي مزودة بجهاز ضبط الارتفاع لتعديل الارتفاع حسب الحاجة.

• 1. نظام التحكم الكهربائي

     1. سيمنز/ دلتا / ميتسوبيشي Siemens/ Delta/ Mitsubishi إلخ (اختياري) حسب الطلب.
     2. تتم عملية الإنتاج بشكل مستقل لإنتاج إطارات الأبواب المعدنية على دفعات، أو بالتناوب لإنتاج مجموعات كاملة من إطارات الأبواب.

• 1. جهاز التبريد

     منافذ مياه تبريد موزعة بشكل موحد بجوار وحدة تشكيل اللفائف، كل منفذ مزود بمفتاح مستقل للتحكم الذاتي وفقًا للاحتياجات.
     كما تم تزويد إطار الماكينة بنظام مياه مرتجعة يمكنه إعادة المياه بشكل مستقل إلى الخزان، مما يسمح بإعادة تدوير مياه التبريد.
