آلة التخريم البرجية CNC بالآلية المؤازرة Smart-SF-30

طلب عرض سعر

الموقع الإلكتروني: http://accurlcnc.asia/19-7-servo-driven-cnc-turret-punch-press-smart-sf-30/297623/index.html

المميزات

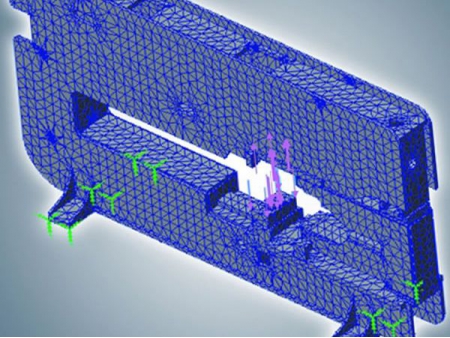

آلة التخريم البرجية Accurl مصنوعة عن طريق بناء الفولاذ الصلب المغلق لتشكيل الهيكل القوي من أجل ضمان أدنى الانحراف خلال عملية العمل.
نظام التشغيل هو CNC وهيدروليكي.
مكبس التخريم البرجي Accurl يستخدم 4 محاور للتحكم؛ محور X ومحور Y للتحكم في حركة الصفيحة، محور T للتحكم في دوران البرج، محور C للتحكم في دوران محطة التقسيم الأوتوماتيكية لتقسيم الأدوات.

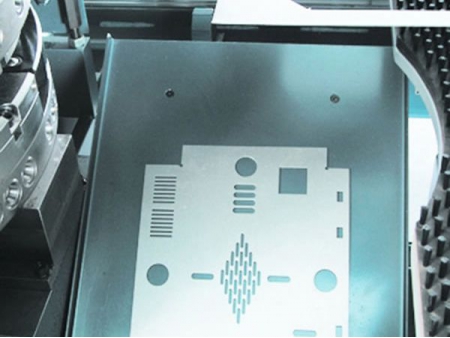

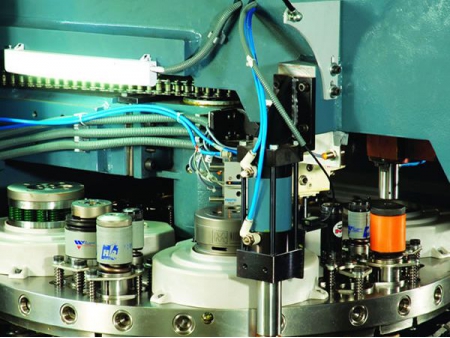

البرج الدوار بـ 32 محطة قادر على تخريم أجزاء الثقوب المعقدة، المتعددة والمختلفة الحجم في عملية التشغيل الواحدة.
محطات التقسيم الأوتوماتيكية قادرة على تخريم الزاوية المطلوبة من الأجزاء ذات الزوايا المختلفة المختلفة مع جهاز التحكم CNC.
يمكن استخدام أدوات التشكيل بالدرفلة في المكبس البرجي، مما يمكن لآلة التخريم البرجية TP توفير الحلول المتكاملة مع التكاليف الفعالة.

التصميم إلى التصنيع

برنامج التصميم / التصنيع بمساعدة الحاسوب Metalix CNCCAD CAD/CAM يوفر نظاما متكاملا يغطي على الدورة الكاملة من عملية تجهيز CNC.

آلية المحرك الجديدة للكتلة المنزلقة (Ram)

محرك الكتلة المنزلقة من TP-MAX125 لقد جمع CFRP في جزء من الآلية المفصيلة المتصل مباشرا إلى المحرك المؤازر، مما يخفف الوزن ويحسن المتانة. آلية المحرك الجديدة والتبديل للحركات المتناوبة تقلل اهتزاز بـ 65%. بالإضافة إلى ذلك، تخفيض حرارة المحرك يوفر الطاقة في التبريد وإنعاش الطاقة الكهربائية عند الفرملة.

المعدات المعيارية

نظام CNC بـ 4 محاور

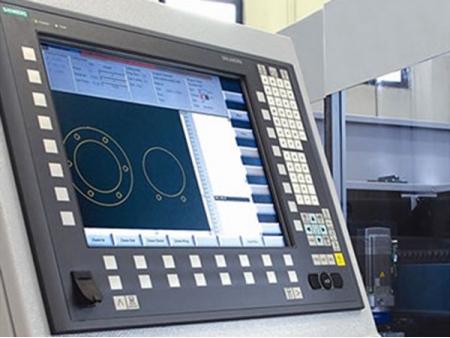

وحدة ANUC PC CNC، المحركات المؤازرة ووحدات بدأ التشغيل

الوحدة الهيدروليكية HL وRexroth

برج 32 محطة، 10 محطات A و16 محطات B و2 محطتين C و4 محطات D (عدد 2 منها التقسيم التلقائي)

إعادة التوضيع للمشابك

المرجع التلقائي

برنامج التصميم / التصنيع بمساعدة الحاسوب CAD/CAM

التثبيت التلقائي بالمشبك

المعدات الاختيارية

مكيفات الأداة

محطة التقسيم D الإضافية

أدوات البرج الدوار الرقيقة والسميكة

المواصفات التقنية

الموديل البند			SPH-MAX1250	SPH-MAX1250X
القوة الاسمية		kN	200	300
سماكة الصفيحة القصوى		mm	6.35	6.35
حجم الأداة الأقصى		mm	Φ88.9	Φ88.9
حجم الصفيحة الأقصى (إعادة التوضيع بمرة واحدة)		mm	1250×5000	1250×5000
دقة التخريم		mm	± 0.1	± 0.1
نظام التشغيل	نوع المحرك		Servo V.R.	Servo V.R.
	طاقة محرك AC	kW	16	16
وزن الصفيحة الأقصى		kg	150	150

صور مفصلة
