وصلات الضغط النحاسية، HS270 Brass Compression Fittings
طلب عرض سعر
الموقع الإلكتروني: http://brass-pipefittings.asia/1-5-brass-compression-fittings-for-usa.html
وصلات مواسير للأنابيب النحاس، أنابيب الألومنيوم والأنابيب البلاستيكية
وصلات الضغط النحاسية مناسبة للاستخدام مع أنابيب النحاس، النحاس الأصفر، الألمنيوم، أو البلاستيك، وتستخدم بشكل شائع في خطوط البنزين، الشحوم، الزيت، الماء، الفراغ، والهواء. لا ينصح باستخدام التركيبات مع الأنابيب الفولاذية.
الخصائص- درجة حرارة التشغيل: من -65 إلى 250 فهرنهايت
- ضغط التشغيل: درجة الحرارة ونوع الأنبوب يجب أن يؤخذ في الاعتبار للاختيار المناسب.
- يعتمد ما يلي على 70 درجة فهرنهايت مع أنبوب نحاسي
- ما يلي يعتمد على 70 درجة فهرنهايت مع أنبوب نحاسي.
قطع الأنبوب المربع في النهاية. ابدأ بتركيب الأنبوب وانزلقه في الوصلة حتى تصل إلى نقطة التوقف. احكام الربط بمفتاح الربط إلى حوالي من 1 1/2 إلى 2 لفات بعد إحكام الربط باليد. لا تتهاون في إحكام الربط.

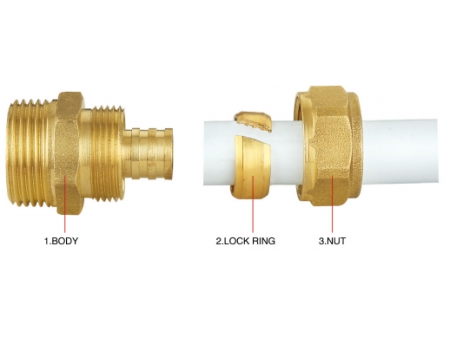

التركيبة
- لاكور ضغط نحاسي
- كوع ضغط نحاسي
- تي ضغط نحاسي
لاكور ضغط نحاسي
لاكور ضغط، HS270-001
| القياس | |
| 1/8“ | 1/2“ |
| 3/16“ | 5/8“ |
| 1/4“ | 3/4“ |
| 5/16“ | 7/8“ |
| 3/8“ | |
لاكور ضغط مخفض، HS270-002
| القياس | |
| 1/4“×1/8“ | 5/8“×3/8“ |
| 1/4“×3/16“ | 5/8“×1/2“ |
| 3/8“×1/4“ | |
| 5/16“×1/4“ | |
| 1/2“×3/8“ | |
موصل ضغط (أنثى)، HS270-003
| القياس | ||
| 1/8“×1/8"F | 1/4“×1/2"F | 3/8“×3/8"F |
| 3/16“×1/8"F | 5/16“×1/8"F | 3/8“×1/2"F |
| 3/16“×1/4"F | 5/16“×1/4"F | 3/8“×3/4"F |
| 1/4“×1/8"F | 5/16“×3/8"F | 1/2“×1/4"F |
| 1/4“×1/4"F | 3/8“×1/8"F | 1/2“×3/8"F |
| 1/4“×3/8"F | 3/8“×1/4"F | 1/2“×1/2"F |
| 3/4“×1/2"F | 5/8“×3/8"F | 1/2“×3/4"F |
| 3/4“×3/4"F | 5/8“×1/2"F | 7/8“×1/2"F |
| 5/8“×3/4"F | 7/8“×3/4"F | |
موصل ضغط (ذكر)، HS270-004
| القياس | ||
| 1/8“×1/8"M | 1/4“×1/2"M | 3/8“×3/8"M |
| 3/16“×1/8"M | 5/16“×1/8"M | 3/8“×1/2"M |
| 3/16“×1/4"M | 5/16“×1/4"M | 3/8“×3/4"M |
| 1/4“×1/8"M | 5/16“×3/8"M | 1/2“×1/4"M |
| 1/4“×1/4"M | 3/8“×1/8"M | 1/2“×3/8"M |
| 1/4“×3/8"M | 3/8“×1/4"M | 1/2“×1/2"M |
| 1/2“×3/4"M | 3/4“×1/2"M | 7/8“×1/2"M |
| 5/8“×3/8"M | 3/4“×3/4"M | 7/8“×3/4"M |
| 5/8“×1/2"M | 5/8“×3/4"M | |
كوع ضغط نحاسي
كوع ضغط عادي (متساوي)، HS270-005
| القياس | |
| 1/8“ | 1/2“ |
| 3/16“ | 5/8“ |
| 1/4“ | 3/4“ |
| 5/16“ | 7/8“ |
| 3/8“ | |
كوع ضغط (أنثى)، HS270-006
| القياس | |||
| 1/8“×1/8"F | 1/4“×1/2"F | 3/8“×3/8"F | 5/8“×3/8"F |
| 3/16“×1/8"F | 5/16“×1/8"F | 3/8“×1/2"F | 5/8“×1/2"F |
| 3/16“×1/4"F | 5/16“×1/4"F | 1/2“×1/4"F | 5/8“×3/4"F |
| 1/4“×1/8"F | 5/16“×3/8"F | 1/2“×3/8"F | 3/4“×1/2"F |
| 1/4“×1/4"F | 3/8“×1/8"F | 1/2“×1/2"F | 3/4“×3/4"F |
| 1/4“×3/8"F | 3/8“×1/4"F | 1/2“×3/4"F | 7/8“×3/4"F |
كوع ضغط (ذكر)، HS270-007
| القياس | |||
| 1/8“×1/8"M | 1/4“×1/2"M | 3/8“×3/8"M | 5/8“×3/8"M |
| 3/16“×1/8"M | 5/16“×1/8"M | 3/8“×1/2"M | 5/8“×1/2"M |
| 3/16“×1/4"M | 5/16“×1/4"M | 1/2“×1/4"M | 5/8“×3/4"M |
| 1/4“×1/8"M | 5/16“×3/8"M | 1/2“×3/8"M | 3/4“×1/2"M |
| 1/4“×1/4"M | 3/8“×1/8"M | 1/2“×1/2"M | 3/4“×3/4"M |
| 1/4“×3/8"M | 3/8“×1/4"M | 1/2“×3/4"M | 7/8“×3/4"M |
تي ضغط نحاسي
تي ضغط ثلاثي، HS270-008
| القياس | |
| 1/8“ | 1/2“ |
| 3/16“ | 5/8“ |
| 1/4“ | 3/4“ |
| 5/16“ | 7/8“ |
| 3/8“ | |
تي ضغط (أنثى)، HS270-009
| القياس |
| 1/4“×1/4“×1/4“M |
| 3/8“×3/8“×1/4“M |
| 3/8“×3/8“×3/8“M |
| 1/2“×1/2“×3/8“M |
| 1/2“×1/2“×1/2“M |
