ماكينة موازنة بنظام محامل ثابتة (نظام وصلة عمود كردان سير ناقل)
طلب عرض سعر
الموقع الإلكتروني: http://balancingmachine-ae.com/1-2-2-26-hard-bearing-balancing-machine.html
YYWQ-10000
Hard-Bearing Balancing Machine (Universal Joint Belt Drive)
ماكينة موازنة ديناميكية ذات محامل صلبة (مزودة بوصلة عالمية/ مفصل كاردان وسير ناقل) للأجزاء بقطر يصل حتى 3000 مم ووزن يتراوح بين 5 و10000 كجم
- ماكينة موازنة ديناميكية أفقية ذات محمل صلب ونظام دفع مزدوج، مزودة بخيارات الدفع عبر الوصلات الشاملة أو السير، لتوفير أقصى درجات المرونة والدقة.
- قادرة على التعامل مع الدوارات من 50 إلى 10000 كجم، وبأقطار تصل حتى 3000 مم، لتلبية مختلف احتياجات الصناعة الثقيلة والخفيفة.
- تمتلك أقصى امتداد دعم يصل إلى 6500 مم، مع إمكانية التخصيص حسب متطلبات العميل لضمان الأداء الأمثل.
- مزودة بمحرك ذو تردد متغير للتحكم السلس في السرعة بدون خطوات، مما يمنح دقة تشغيل فائقة وتحكماً كاملاً في الأداء.
- تتضمن نظام قياس رقمي متقدم مع معالجة بواسطة وحدة معالجة دقيقة، بالإضافة إلى واجهة عرض حاسوبية لتسهيل التشغيل وتحليل البيانات بكفاءة عالية.
مجالات التطبيق
مثالية للتعامل مع مجموعة واسعة من المكونات، يمكن استخدام هذا الطراز لموازنة دوارات المحركات، البكرات أو الكهربائية، مراوح ومضخات الطرد المركزي، دوارات أجهزة الفصل والضواغط الزيتية، بالإضافة إلى الأسطوانات، دوارات ماكينات الورق، وآلات التكسير والطحن.

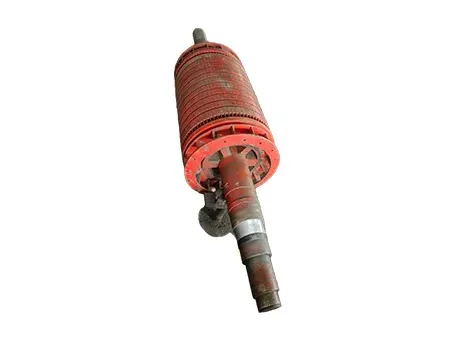

- موازنة دوارات المحركات

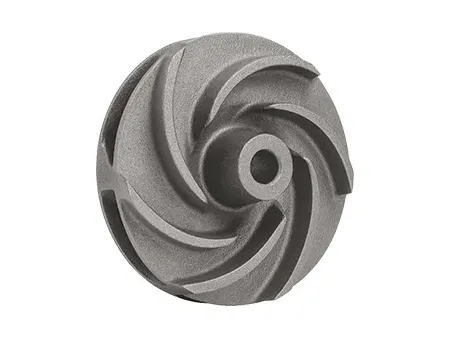

- موازنة مرواح المضخات
المواصفات
| وزن قطعة العمل المراد موازنتها | آلية نقل الحركة بالحزام (بالسير) | 5-500kg |
| نظام نقل الحركة بواسطة وصلة عالمية (مفصل كاردان) | 500-10000kg | |
| أكبر قطر لقطعة العمل | آلية نقل الحركة بالحزام (بالسير) | 800mm |
| نظام نقل الحركة بواسطة وصلة عالمية (مفصل كاردان) | 3000mm | |
| قطر مناطق الارتكاز لقطعة العمل (قطر محور العمل للقطعة) | آلية نقل الحركة بالحزام (بالسير) | Ø10-90mm |
| نظام نقل الحركة بواسطة وصلة عالمية (مفصل كاردان) | Ø40-300mm | |
| المسافة بين نقاط ارتكاز المحملين | 80-300mm | |
| سرعة الموازنة | آلية نقل الحركة بالحزام (بالسير) | 300-2000 دورة/ دقيقة |
| نظام نقل الحركة بواسطة وصلة عالمية (مفصل كاردان) | 180-1500 دورة/ دقيقة | |
| أدنى قيمة للخلل المتبقي الممكن تحقيقها (eMar) | آلية نقل الحركة بالحزام (بالسير) | ≤0.5g.mm/kg |
| نظام نقل الحركة بواسطة وصلة عالمية (مفصل كاردان) | ≤1.0g.mm/kg | |
| نسبة فعالية تقليل الخلل (URR) | ≥95% | |
