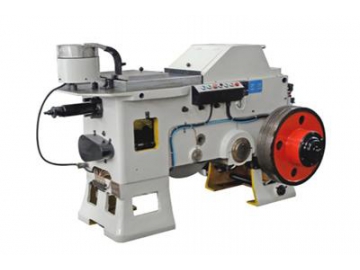

ماكينة تشكيل الألمنيوم بالبثق على البارد لتصنيع أنابيب الألومنيوم
مقدمة عن المنتج
ماكينة تشكيل الألمنيوم بالبثق على البارد لتصنيع أنابيب الألومنيوم، تعرف أيضاً بماكينة التثقيب الأفقية، وهي جهاز إنتاج خاص لبثق قطعة الألمنيوم الأولية إلى أنابيب، أو الأشكال الأسطوانية الأخرى. هذه الماكينة يمكن ظبطها لعمليات البثق المختلفة لبثق أنابيب الألمنيوم بقياسات مختلفة.
ماكينة تشكيل الألمنيوم بالبثق على البارد لتصنيع أنابيب الألومنيوم هي جيل جديد من ماكينات بثق الألمنيوم عالية السرعة، والتي صُممت وطورت من قبل شركتنا. المعدة تقوم بالترتيب الآلي عن طريق تغذية الهزاز إلى تنظيم قطعة الألومنيوم الأولية والتغذية المنتظمة إلى سكة التوجيه لتقليل العرض، والتغذية، علاوة على أن مناول التغذية يقوم بالتغذية الدقيقة لقطع الألومنيوم الأولية إلى فجوة الكبس. تحت تأثير قضبان توصيل عمود المرفق والمنزلاقات، الفجوة بين الرأس وكتلة القالب يمكن التحكم في سمك الأنبوب. بثق قطع الألمنيوم الأولية إلى إلى الشكل المطلوب من خلال الفجوة الحلقية بين كتلة القالب و المكبس. تشكيل أنبوب أجوف والنزع الوتوماتيكي. الأنابيب الخارجة تنظم بواسطة جنزير النقل.
المواصفات الفنية| الضغط الاسمي | 800kN |
| القطر المناسب | φ13.5-φ27mm |
| أقصى طول قابل للتطبيق | 175mm |
| معدل الإنتاج | من 90 إلى 120 أنبوب لكل دقيقة |
| القدرة الكلية | 8.07KW |
| ضغط الهواء المسحوب | 0.6Mpa |
| الوزن | 5200kg |
| الأبعاد | 2730*1315*1550mm |
- يتم التحكم في الماكينة بالكامل بنظام التحكم PLC، والتي لديهات مستوي عالي من التشغيل الأوتوماتيكي، الأداء المستقر والموثوق.
- الماكينة تعتمد تركيبة الفولاذ المشكل بالطرق، السباكة في مرة واحدة، والتي لها متانة جيدة ومقاومة للصدمات.
- فرشة المخرطة صُنعت بواسطة مركز التصنيع الكبير، ذراع المرفق والأجزاء الأخرى كذلك عولجت بواسطة معدة التحكم العددي الحسابي. المعدة لديها جقة عالية.
- الماكينة صنعت بالتشابك مع التركيبة المحكمة الكلية. لديها أداء مستقر، ضوضاء منخفضة ووظيفة حماية التوقف الأوتوماتيكية لأنبوب غير الجيد.
- حامل الخرامة تستخدم لتنفيذ ضبط الشطف المزدوج لتكزين دقة الموقع. حامل الخرامة وقضيب التوصيل استخدما لضبط التركيبة، بحيت تزيل الفجوة الناجمة عن تآكل السحج لفترة طويلة للمعدة وضمان التشغيل عالى الدقة لفترة طويلة للمعدة.
- كل الأجزاء الرئيسية تعتمد النحاس عالي الجودة، والذي يقلل من معامل الاحتكاك، زيادة مقاومة التآكل وتمديد عمر الخدمة.
- التصميم الكلي المحكم لفرش المخرطة لإزالة التلوث لأرضية العمل الناجم عن تسرب الزيت.

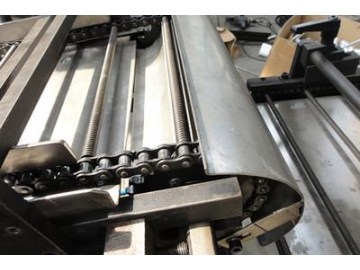

- جنزير النقل

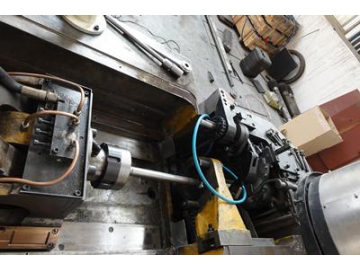

- مكبس البثق

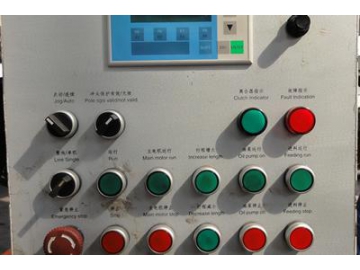

- لوحة التحكم

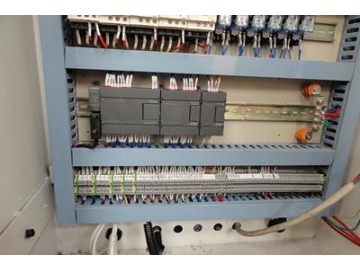

- صندوق التوزيع

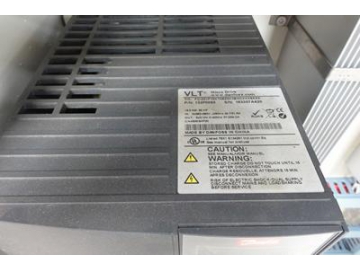

- جهاز التشغيل

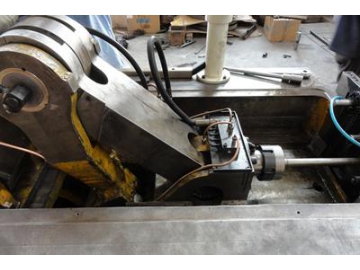

- وصلة بثق المرفق

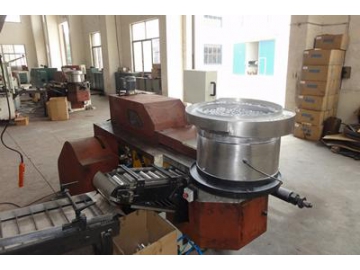

- تغذية الأنبوب
- الحدبة
