آلة البثق المستمر لغلاف الكابل LJB350B

طلب عرض سعر

من نحن: http://continuous-extrusion.com/7-cable-clad-extrusion-machinery.html/114817/index.html

1. آلة فك قضيب الألمنيوم

2. وحدة تسوية

3. نظام تنظيف قضيب الألمنيوم

4. عجلة توجيه

5. آلة فك

6. بكرة توجيه

7. آلة بثق مستمر

8. عجلة سحب

9. نظام تبريد وتجفيف

10. بكرة قيادة

11. آلة رفع

12. نظام هيدروليك وتشحيم

13. كابينة تحكم كهربائية

14. لوحة مراقبة

الوحدة الرئيسية لخط الإنتاج هي آلة بثق دوراني مستمر. إنها تعمل بإستمرار على تغطية السلك الفولاذي بالألمنيوم وذلك لإنتاج أسلاك فلولاذي مغلفة بالألمنيوم والتي تستخدم على نطاق واسع في نقل الطاقة الكهربائية، أنظمة كهربة السكة الحديدية وحقول الإتصالات. من خلال البثق المتزامن للفولاذ والألمنيوم فإن خط بثق السلك الفولاذي بغلاف ألمنيوم قادر على إنتاج أسلاك فولاذية بمواصفات مرغوبة.

خط البثق المستمر هو خط شائع في مجال إنتاج كابل الطاقة، نظراً لسرعة المعالجة العالية وأيضاً الشعبية المتزايدة للأسلاك الفولاذية المغطاة بالألمنيوم في مجال توصيلات الطاقة الكهربائية.

كمورد موثوق لحلول البثق الدوار المستمر للمعادن اللافلزية فلقد صممنا خط بثق سلم الفولاذ بغلاف ألمنيوم هذا لضمام كفاءة عالية في إنتاج كابل موصل. خط الإنتاج هذا يقوم بكل الخطوات مثل فك لفة المواد، التزويد، التريد واللف.

المعلمات الفنية

نوع الآلة	نوع تغليف تماسي
قطر عجلة البثق	Φ350mm
سرعة الدوران القصوى	16.7 RPM
طاقة المحرك الرئيسي	200kW/1500 RPM
قطر المادة الأولية	2×Φ9.5mm
تفاوت القطر للمادة الأولية	±0.2mm
قوة الإستطالة القصوى	≤95MPa
المادة: صب مستمر نظيف وقضيب ألمنيوم مدلفن
آلة التغليف	-9	-12	-13	-15
القطر الخارجي للطبقة العازلة	9.00mm	11.43mm	13.03mm	14.35mm
القطر الخارجي للموصل	10.30mm	12.70mm	14.30mm	15.88mm
لزوجة الخط الأقصى	80m/min
كمية الشرارة	5%
توريد الطاقة	3Phase, 50Hz, 380V, 350KVA
الهواء المضغوط ( لا زيت أو ماء)	0.7MPa, 5m3/min
ماء تبريد بدوران خارجي	0.4MPa, 50tons/h
أبعاد ورشة العمل	55m ×12m×6m

المميزات

خط بثق الكابل بتغطية ألمنيوم يشير إلى إلى نوع خاص من آلة التغطية للبثق المستمر لمادة ألمنيوم أولية إلى غلاف ألمنيوم. من ثم غلاف الألمنيوم يتم تغطيته على الطبقة الخارجية للكابل الذي يتم معالجته في النهاية إلى المنتج النهائية.
بطريقة التغليف غير المحلومة، فإن آلة البثق خالية من مشاكلة جودة اللحام. وفي نفس الوقت الغلاف يمتلك قدرة قفل ممتازة.
آلة البثق المستمر لا يوجد بها عملية تسخين، وبالتالي توفير مساحة وآلات وطاقة.

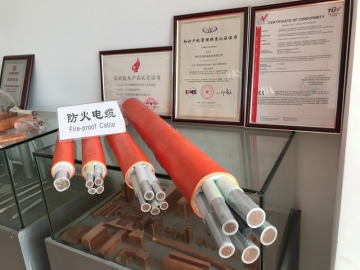

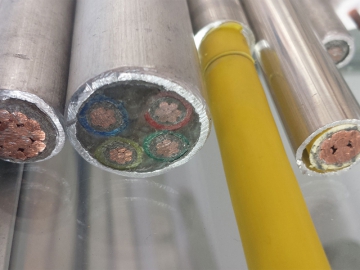

خط بثق الكابل المغلف بالألمنيوم يمكن إستخدامه في تصنيع الكابل، كابل CATV بغمد ليفي، كابل مغلف مقاوم للنار لأغراض نقل إشارات التلفزيون وإشارات التوصيل في السكك الحديدية.
