آلة تقشير الصخور الهيدروليكية HT62
تقشير الصخور / آلة تفتيت الصخور / معدات البناء / معدات الحفر / حفر الأنفاق والمناجم
تعتبر عملية تقشير الصخور عملية مهمة من عمليات الحفر تحت سطح الأرض، إن استخدام آلة تقشير الصخور يعتبر خياراً مثالياً لإتمام المهمة بوقت قياسي وسهولة ويسر، حيث أن آلة تقشير الصخور الهيدروليكية مزودة بمحرك أسطوانات عالي الفعالية، حفارة هيدروليكية وجهاز دوران ميكانيكي. تستخدم الآلة في حفريات التنقيب عن المعادن وبناء الأنفاق تحت سطح الأرض والعديد من تطبيقات الحفر تحت سطح الأرض.

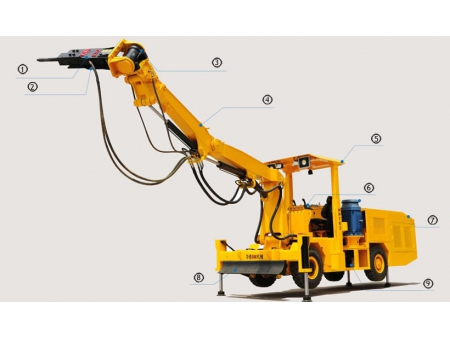

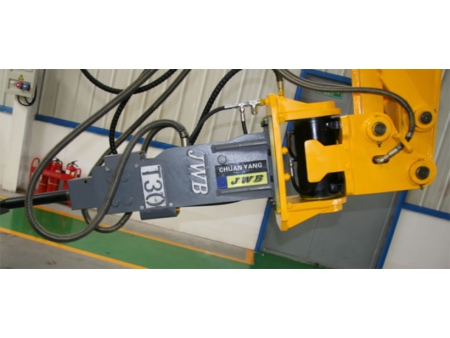

الحفارة الهيدروليكية
نظام إزالة الغبار والأتربة
أسطوانة دورانية ، بزاوية دوران ±90°
أسطوانة دورانية

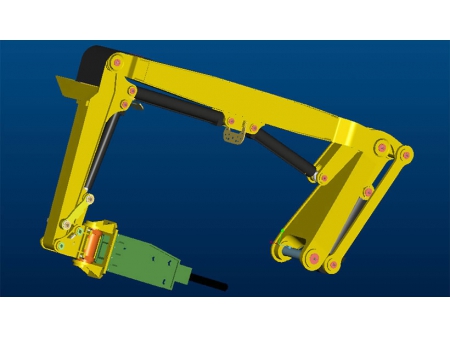

ذراع قابل للسحب، بارتفاع يصل إلى 8,500 ملم
سقف قابل للتعديل، يغطي مساحة تصل إلى 700ملم
نظام محرك الديزل الكهربائي

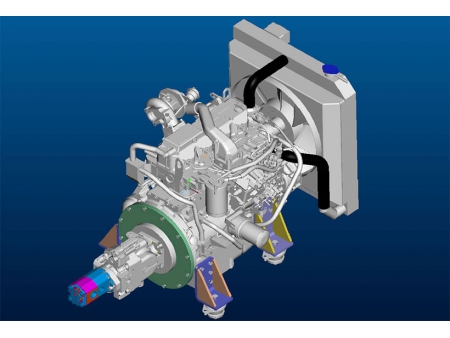

محرك الديزل
الكاسحة الأمامية
مضخة هيدروليكية
الخصائص الرئيسية
1. رأس الحفارة الهيدروليكية مستوردة من كوريا الجنوبية، فعالة، قوية وسهلة الصيانة، كما يتم التحكم عبر الصمامات الإلكترونية بقوة الحفر حسب نوع الصخر وسرعة إرتداد الحفارة عن الطبقة الصخرية.
2. يحتوي النظام الهيدروليكي على نظام حساسات الحمل، لقياس كمية الضغط الواقعة على المكابس الهيدروليكية ثم تعديل تردد الحفر أوتوماتيكياً تماشياً مع قوة وصلابة الصخر، كم أن النظام مزود أيضاً بحساسات التحكم بالحرارة والمستوى الزيت.
3. من أجل التخفيف من الإهتزاز والإرتجاج عند القيام بعملية تقشير الصخور، تم تزويد الآلة بذراع قوية وصلبة للقيام بالعملية بثبات. بالإضافة إلى ذلك تمت إضافة حساسات عديدة للحماية من زيادة الحمل التشغيلي مما يزيد من مستوى الأمان للمشغلين وللنظام الهيدروليكي في الآلة كذلك. كل من الحفارة الهيدروليكية والأسطوانة الدورانية مستورد من الخارج ومصنوع بجودة من أعلى طراز، من أجل اتمام عملية تقشير الصخور بسلاسة.
4. تغطى كابينة القيادة بسقف حماية عالي الصلابة لتفادي وقوع أي إصابات عمل خلال عملية التقشير، وفي الوقت ذلك فإن ذلك لا يؤثر مطلقاً على رؤية الذراع عند رفعها لأعلى مستوى، كما أن ارتفاع الآلة عند تخفيض علو السقف القابل للتعديل يصل إلى 2,100 مم، مما يجعل الآلة مناسبة جداً للعمل في الأماكن ذات السقف المنخفض مثل المناجم والأنفاق.
5. نظام إزالة الغبار والأتربة عن رأس الحفارة لتسهيل عملية التقشير.
المميزات الجانبية :

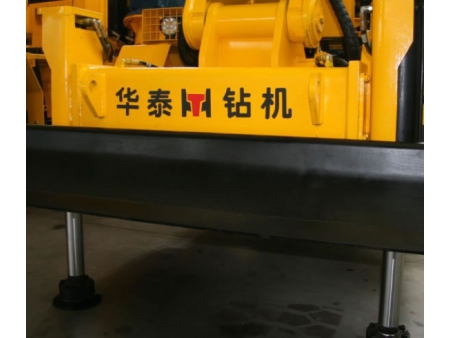

القواعد الإسنادية

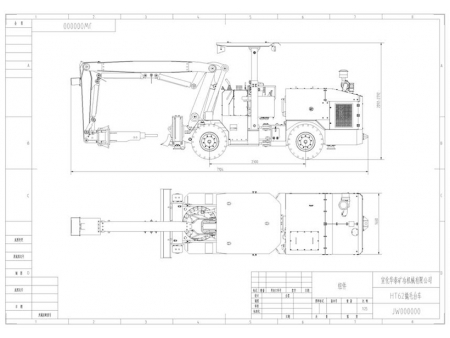

| الحجم الشامل، النقل | mm | 8730×1650×2000(±50) |
| الحجم الشامل، العمل | mm | 12500×2150×2550(±50) |
| نصف قطر الدوران (داخلي) | mm | 3810±50 |
| نصف قطر الدوران (خارجي) | mm | 5700±50 |
| قاعدة العجلات | mm | 3200 |
| المداس | mm | 1358 |
| الخلوص الأرضي الأدنى | mm | ≥280 |
| ذبذبة الهيكل | ±8° | |
| التوجيه الأقصى | ±38° | |
| طول التمديد الأقصى | 7500±50 | |
| ارتفاع التسلق الأقصى | 8100±50 | |
| تأرجح المطرقة الهيدروليكية | صعود 85°، هبوط 78°، يسار ويمين 90° | |
| تأرجح الذراع | ±30° | |
| الاستقرار، العمل | الرافعات الهيدروليكية | |
| قدرة التسلق | ° | 20° |
| الطاقة المقدرة | kw | 74/@2200 |
| عزم الدوران للاخراج | Nm | 330/@1600 |
| الوزن | Kg | 9500±200 |
مميزات آلة تقشير الصخور الهيدروليكية
1. يحتوي نظام ناقل الحركة الهيدروليكي على مضخة، ناقل حركة بأربع ماتورات، صمامين تحكم رئيسي و صندوق الجير، كل صمام يتحكم بماتورين للحصول على نظام الدفع الرباعي، كما أن القطر الداخلي للإلتفاف يبلغ 3,500 مم والقطر الخارجي للإلتفاف 5,500 مم.
2. محرك ديزل مطابق لمواصفات EPA.
3. الحفارة الهيدروليكية والأسطوانة الدورانية يساهمان بتسريع عملية تقشير الصخور مع ضمان الفعالية المطلوبة.
4. نظام هيدروليكي مستورد بالكامل، ومزود بحساسات لقياس الحمل التشغيلي.
5. أضافات عديدة مثل القواعد الإسنادية الهيدروليكية، والسقف القابل للتعديل.
