دليل الحركة الخطية المتدحرجة، سلسلة KWZ10M Linear Guide, Series KWZ10M
طلب عرض سعر
- المواد المصنوعة منها: سبائك الألومنيوم
- عرض القضيب (السكة): 35mm
- الطول (اختياري): 100mm-4000mm
- نوع كتلة التدحرج (الانزلاق): 4 / 6، مع حامل منزلق بعجلة يدوية ذاتية الغلق
- أقصى حمولة للحامل المنزلق الواحد: 20KG
- الاستقامة/ الانحناء: ≤0.15/ 1000mm
| سلسلة KWZ | مجموعة | أبعاد القضيب | أبعاد الكتلة | ||||||||||||||||||
| الموديل | H | W | W1 | H2 | dp | P | D | ml | m | W | H1 | L | B | L1 | S | BL（N） | DT（N-m） | Mb(g/pcs) | |||
| Yo | Zo | Mxo | Myo | Mzo | |||||||||||||||||
| KWZ-10M | 18 | 70 | 35 | 11 | 4 | 60 | 5 | 13 | 6 | 70 | 8 | 80 | 57 | 41 | M6 | 400 | 400 | 28.02 | 30.9 | 31.2 | 130 |
| KWZ-10N | 18 | 85 | 50 | 11 | 4 | 60 | 5 | 13 | 6 | 85 | 8 | 80 | 72 | 41 | M6 | 450 | 420 | 30.6 | 33.9 | 34.5 | 140 |
| KWZ-ZB80 | 22 | 80 | 35 | 14 | 4 | 60 | 6 | 13 | 6 | 85 | 8 | 80 | 48 | 70 | M6 | 510 | 450 | 33.5 | 37 | 38.6 | 160 |
يمكن تخصيص طول الشوط في دليل الحركة الخطية حسب متطلبات الزبون.
عدد الحاملات الانزلاقية اختياري، حيث يمكن للزبون اختيارها حسب حجم الحمولة.

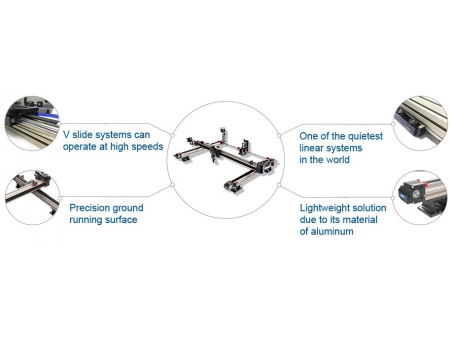

تتميز منتجات الشركة من دليل الحركة الخطية سلسلة KWZ بخفة الوزن وقوة التحمل، نظراً لصناعتها من مواد الألومنيوم.
