لقمة حفر مغلفة بحلقة (ذات تغليف حلقي) Concentric Casing System (Ring Bits)

طلب عرض سعر

من نحن: http://rockdrill-tools.asia/3-2-concentric-casing-system-ring-bits.html

لجهاز حفر الصخور والتربة (لأعمال الحفر والتعدين الثقيلة)

لقمة حفر مغلفة بحلقة - أحدثت ثورة في عمليات الحفر الثقيل

تمثل الثورة المتطورة في مجال معدات الحفر لأعمال الحفر والتعدين الثقيلة، حيث تُعتبر مناسبة بشكل خاص لظروف العمل مع طبقات الحصى وكسارات، مما يوفر أداءً وكفاءةً عالية.

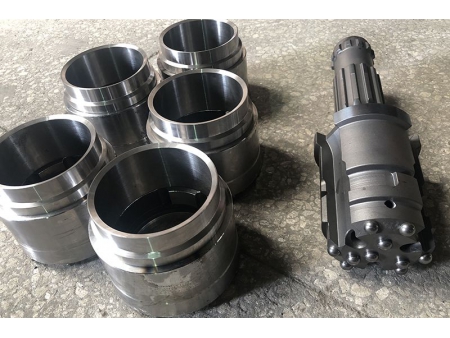

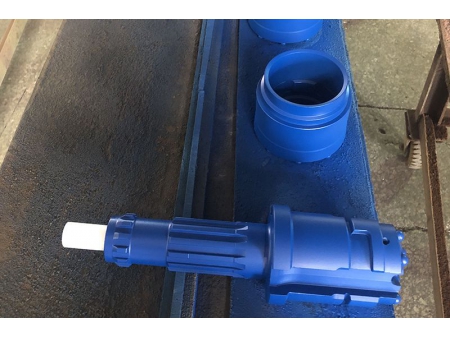

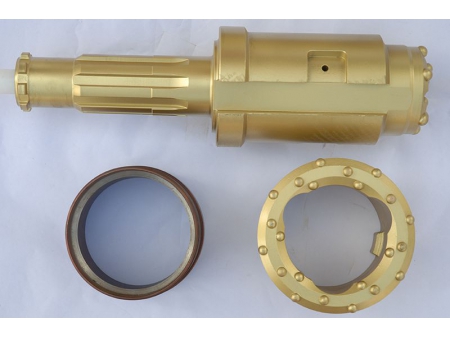

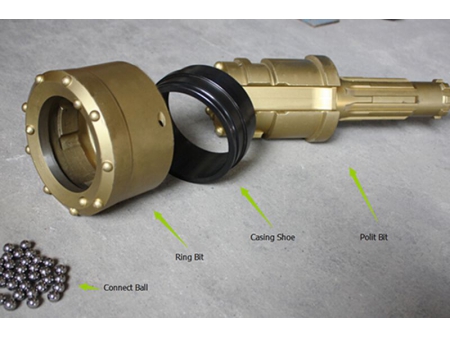

تتوفر في شكلين مختلفين: المجموعة المكونة من ثلاث قطع والمجموعة المكونة من قطعتين، حيث تتكون المجموعة المكونة من ثلاث قطع من لقمة حفر مركزية وكعب تبطين الغلاف ورأس حفر توسيع. وفي الوقت نفسه، تتكون المجموعة المكونة من قطعتين من لقمة حفر متحدة المركز وغطاء توسيع (يتم تشكيله عن طريق ضغط لقمة حفر التوسيع وكعب التبطين للغلاف). وعن طريق اللحام أو السنون التي تربط كعب التبطين بالغلاف، تنزلق قناة الجذر تدريجيًا لأسفل مع تقدم المطرقة السفلية ومثقاب الحفر المركزي. كما تسمح أداة الحفر هذه الحفر في أي زاوية، بما في ذلك الأفقية، ويمكن أن تصل إلى أعماق تتجاوز 100 متر. كما يتم مزامنة الحفر والغلاف من أجل عمليات سلسة.

الميزات

أداء مستقر وموثوق: تتميز أدوات الحفر بهيكل قطع كامل، مما يتيح التقدم السريع والثقوب الدقيقة.
عملية متعددة الاستخدامات: بالمقارنة مع الحفر اللامركزي، تتطلب الأدوات عزم دوران أقل، مما يجعلها مناسبة للعمليات الرأسية أو الأفقية أو أي عمليات اتجاهية.
تقليل انسداد الفتحات: يعمل التصميم المبتكر على التقليل من احتمالية انسداد الفتحات، مما يضمن كفاءة عالية في إزالة الحطام. كما أصبحت عمليات فتح القفل وإعادة الإرساء سهلة.
سهلة الاستخدام وآمنة: تم تصميم معدات الحفر لسهولة الاستخدام وتوفر أداء أمان ممتازًا، مع إعطاء الأولوية لراحة المشغلين.

الخواص الفنية

لقمة حفر مغلفة بحلقة (ثلاث قطع)

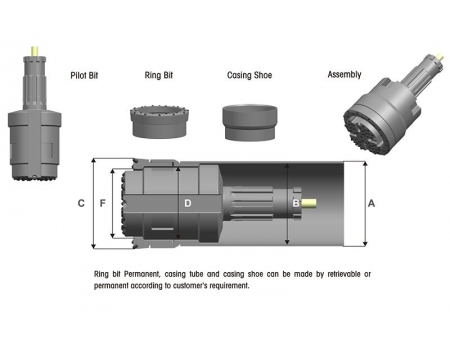

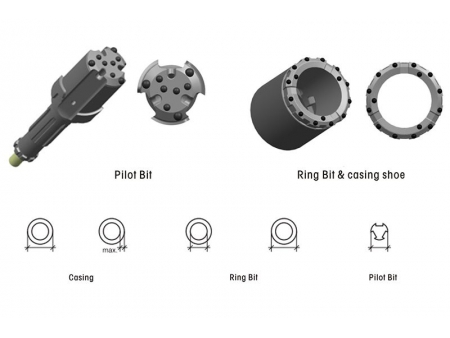

الموديل	القطر الخارجي (mm)	أقصى سماكة للجدار (mm)	القطر الموسع (mm)	القطر الداخلي لكعب التبطين أو كعب وقاية أنبوب التغليف (mm)	أقصى قطر للرأس الحفر (mm)	نوع المطرقة (الدقاق)	أنبوب الحفر (mm)
SOD108	108	6	118	85	75	مطرقة (دقاق) 3 إنش	76
SOD114	114	6	128	90	80	مطرقة (دقاق) 3 إنش	76
SOD127	127	9	141	97	85	مطرقة (دقاق) 4 إنش	76
SOD140	140	10	154	108	95	مطرقة (دقاق) 4 إنش	76
SOD168	168	10	182	138	125	مطرقة (دقاق) 5 إنش	76/89
SOD178	178	10	192	148	135	مطرقة (دقاق) 5 إنش	76/89
SOD183	183	10	198	152	140	مطرقة (دقاق) 5 إنش	76/89
SOD194	194	10	210	164	148	مطرقة (دقاق) 6 إنش	89/114
SOD219	219	10	235	184	172	مطرقة (دقاق) 6 إنش	89/114
SOD245	245	10	261	210	192	مطرقة (دقاق) 8 إنش	114
SOD273	273	10	305	238	219	مطرقة (دقاق) 8 إنش	114
SOD323	323	10	348	294	265	مطرقة (دقاق) 10 إنش	114
SOD406	406	12	432	358	330	مطرقة (دقاق) 12 إنش	127

لقمة حفر مغلفة بحلقة (قطعتين)

الموديل	القطر الخارجي (mm)	أقصى سماكة للجدار (mm)	القطر الموسع (mm)	القطر الداخلي (mm)	نوع المطرقة (الدقاق)	أنبوب الحفر (mm)
ROD114	114	10	124	78	مطرقة (دقاق) 3 إنش	76
ROD140	140	10	150	94	مطرقة (دقاق) 4 و 5 إنش	76
ROD168	168	10	178	121	مطرقة (دقاق) 5 إنش	76/89
ROD178	178	10	190	138	مطرقة (دقاق) 5 إنش	76/89
ROD183	183	10	194	143	مطرقة (دقاق) 5 إنش	89/114
ROD194	194	10	203	148	مطرقة (دقاق) 6 إنش	89/114
ROD219	219	10	234	167	مطرقة (دقاق) 6 إنش	89/114
ROD245	245	10	260	194	مطرقة (دقاق) 8 إنش	114
ROD273	273	10	292	219	مطرقة (دقاق) 8 إنش	114/127
ROD323	323	10	342	270	مطرقة (دقاق) 10 إنش	127
ROD406	406	10	419	328	مطرقة (دقاق) 12 إنش	140
