U5D Electric Furniture Actuator
المشغل الخطي للأثاث الكهربائي U5D هو نموذج مصغر من المشغل ، وصُمم خصيصاً للاستخدام في الأريكات الكهربائية وكراسي المساج. وهو مشغل خطي من نوع المنزلق، أثناء التشغيل يكون مستوى الضوضاء منخفض جداً، ويأخذ مساحة صغيرة. هذا المشغل الخطي غالباً ما يتم تركيبه في وسائد الأريكة الكهربائية، التي تتطلب سعة تحميل صغيرة.

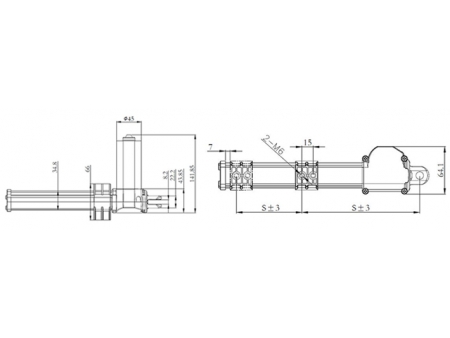

المظهر الخارجي والقياسالرسم البياني للمنحنى

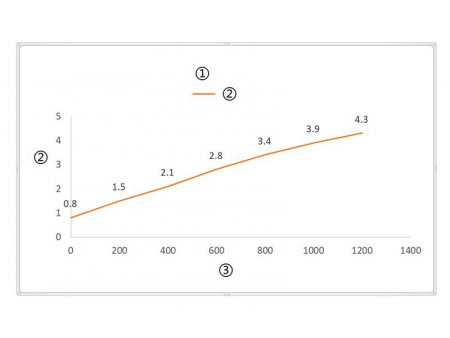

① الحمل والتيار؛ ② التيار (A)؛ ③ الحمل (N)؛ ④ الحمل والسرعة؛ ⑤ السرعة (مم\ثانية)
المواصفاتالرمز | الحمل المقنن (N) | التيار المقنن (A) | السرعة المقننة (mm/s) | ||
الدفع | السحب | بدون تحميل (32VDC) | تحميل كامل(24VDC) | ||
المحرك القصير (3800RPM) | |||||
A | 2000 | 1500 | 1.5 | 9.3 | 5.2 |
B | 1000 | 1000 | 1.5 | 26.4 | 10.8 |
المحرك الطويل (3400RPM) | |||||
E | 2500 | 2000 | 2..8 | 9.3 | 5.2 |
F | 2000 | 2000 | 3 | 13.2 | 6.9 |
G | 1500 | 1500 | 4 | 26.4 | 10.8 |
1= 12 فولت
2= 24 فولت (قياسي)1= مستوي (مستقيم)
2= ملفوف (حلزوني)
1=0/180°
2=45°
3=90°
4=135°1= شق (فرضة) 6.2 مم، ثقب بقطرΦ6.4 مم
2= شق (فرضة) 6.2 مم، ثقب بقطرΦ8 مم
3= شق (فرضة) 6.2 مم، ثقب بقطرΦ10 مم (قياسي)
4= شق (فرضة) 6.2 مم، ثقب بقطرΦ10 مم، أنبوب Φ8 مم
1=0.5 متر
2= 1 متر
3= 1.5 متر
4= 2 متر
5= 3 متر
6= 0.35 متر
7= 0.75 متر
8= 0.8 متر
9= 0.25 متر1= أسلاك التوصيل القصدير العارية
2= قابس توصيل سن واحدة 01 (قياسي)
3= قابس توصيل 6 سن Din
4= كابل Y قابس توصيل سن 01 ذكر، قابس توصيل 5 سن Din أنثى (0.5 متر)
5= كابل V، قابس توصيل سن 01 ذكر، قابس توصيل 5 سن Din أنثى (0.35 متر)
6= قابس توصيل 5 سن Din
7= قابس توصيل 2 سن VH-3.96MM
8= نهاية طرفية 110
9= كابل E، قابس توصيل سن 01 ذكر، قابس توصيل 5 سن Din أنثى
10= واحد لثلاث، قابس توصيل سن 01 ذكر، قابس توصيل 5 سن Din أنثى×2، قابس توصيل 5 سن Din أنثى
1= لا توجد (قياسي)
2= مستشعر هول الأحادي
3= مستشعر هول الثنائي
