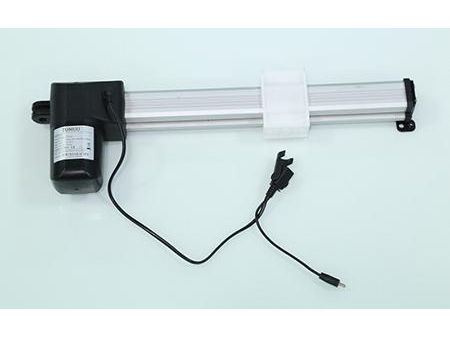

U5 Motorized Linear Actuator
المشغل الخطي للأثاث المتحرك U5 هو من المشغلات الخطية نوع الانزلاقي، حيث يوفر في المساحة وسهل التركيب. آلية المشغل الخطي قابل للتطبيق في كراسي المساج (التدليك)، الأريكات الكهربائية، الأسرة الكهربائية، والأثاث الذكي. مصنوع من سبيكة الألمنيوم، ويستخدم مادة البلاستيك للمنزلق وغلاف علبة التروس، وبذلك فإن مستوى الضوضاء أثناء التشغيل يكون منخفض، وأقصى قوة للدفع تصل إلى 6,000 نيوتن.
المشعل الخطي من النوع المنزلق سهل التركيب مع شوط للتشغيل أقل من طول جسم المشغل، مما يجعله مناسب ومثالي للاستخدام في الأثاث الكهربائي.
آلية المشغل الخطي U5 مجهزة بمحول للقدرة شامل ووحدة تحكم يدوية عصرية.
المواصفات- الجهد: 12/24V DC
- أقصى سعة للتحميل: 6,000 نيوتن (دفع)، 3,000 نيوتن (سحب)
- السرعة بدون تحميل: من 5.4 إلى 58 مم\ثانية
- سرعة التحميل الكامل (Full-load): من 2.9 إلى 30 مم\ثانية
- مستوى الضوضاء: أقل من 52 ديسيبل
- المشغل الخطي هذا يتميز بسعة التحميل العالية، السرعة العالية، دقة التموضع العالية، وأداء القفل الذاتي الممتازة.
- هذا المشغل الخطي مجهز بمفتاح التحديد المدمج في الداخل. لذلك، فإن المحرك يتوقف بشكل آلي في نهاية كل شوط.
- هذا المشغل الخطي يتميز بالحجم الصغير، سعة التحميل الكبيرة، والوزن الخفيف.
- هذا المنتج صمم يتركيبة قوية ومتينة.
- هذا المشغل يحقق الوظائف المختلفة، التي تشمل الرفع، الخفض، والأمالة والدوران.
- يمكن اختيار التحكم اليدوي ومصدر الطاقة الكهربائية.
- هذا المشغل الخطي استخدم على نطاق واسع في الأسرة الطبية، الأسرة الكهربائية، كراسي التدليك، وأنواع الأثاث الأخرى.
الرسم البياني للمنحنى ① الحمل والتيار؛ ② التيار (A)؛ ③ الحمل (N)؛ ④ الحمل والسرعة؛ ⑤ السرعة (مم\ثانية)
المواصفات| الرمز | الحمل المقنن （N） | التيار المقنن （A） | السرعة المقننة （mm/s） | ||||||||
| الدفع | السحب | بدون تحميل (32VDC) | تحميل كامل(24VDC) | ||||||||
| المحرك القياسي (2600RPM) | |||||||||||
| A | 6000 | 3000 | 5 | 5.4 | 2.9 | ||||||
| B | 5000 | 3000 | 5 | 7.1 | 3.9 | ||||||
| C | 3000 | 3000 | 4.5 | 11 | 6.2 | ||||||
| D | 2500 | 2500 | 4 | 15.8 | 7.8 | ||||||
| E | 2000 | 2000 | 5 | 22.5 | 13 | ||||||
| F | 1200 | 1200 | 4 | 33 | 19 | ||||||
| G | 700 | 700 | 4.5 | 44.5 | 23.6 | ||||||
| محرك بسرعة عالية (3400RPM) | |||||||||||
| H | 6000 | 3000 | 5 | 6.7 | 3.9 | ||||||
| I | 5000 | 3000 | 5 | 7.6 | 4.6 | ||||||
| J | 3000 | 3000 | 4.8 | 10.1 | 8.2 | ||||||
| K | 2500 | 2500 | 4.5 | 15.1 | 11 | ||||||
| L | 2000 | 2000 | 4.5 | 20.2 | 16 | ||||||
| M | 1200 | 1200 | 5 | 27.1 | 23 | ||||||
| N | 700 | 700 | 4.5 | 39.5 | 30 | ||||||
ملاحظة: عندما يتغير الجهد من 24 فولت إلى 12 فولت، فإن التيار سوف يتضاعف
المواصفات المخصصة1= 12 فولت
2= 24 فولت (قياسي)1= شوكة مفصلية بلاستيكية (clevis)، الشق (فرضة) 6.2 مم، الثقب بقطر Φ 10.2 مم
C= التخصيص
1= لا
2= لوح مصمت نوع L
C= التخصيص1= لا توجد
2= مستشعر هول
3= حساس قصبي (مفتاح قصبي)
C= التخصيص
1=0.5 متر
2= 1 متر
3= 1.5 متر
4= 2 متر
5= 3 متر
C= التخصيص1= مفاتيح في الطرفين off للتوقف
2= مفاتيح في الطرفين off للتوقف والثالث off لإشارة الخرج
3= مفاتيح في الطرفين off لإشارة الخرج
4= مفاتيح في الطرفين والثالث off لإشارة الخرج
C= التخصيص
1= أسلاك التوصيل القصدير العارية
2= قابس توصيل سن 01
3= كابل Y (سن 01، قابس توصيل 5 سن Din)
C= التخصيص1= لا يوجد
3= نابض إلتوائي بأربع دورات ونصف
2= نابض إلتوائي بثلاث دورات
4= مكبح المحرك
1= مستوي (مستقيم)
2= ملفوف (حلزوني)
