وصلات ضغط ذات قياس كبير ⌀75-90-110، HS160 Large Size Compression Fitting ⌀75-90-110
طلب عرض سعر
صممت وصلة الفلير (المفلجة) الضغط النحاسية لأنابيب PE مصممة وفقاً لمعايير DIN8076-1 للاستخدام في توزيع المياه.

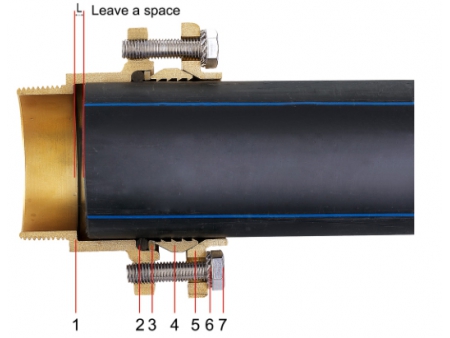

| البند | الوصف | المادة |
| 1 | الجسم | CW617N-4MS بالطرق على الساخن |
| 2 | حلقة منع التسرب المطاطية O | EPDM |
| 3 | حلقة منع التسرب النحاسية | A3 |
| 4 | حلقة الضغط (حلقة C) | HPb57-3 |
| 5 | الصامولة | CW617N-4MS |
| 6 | حشية منع التسرب | SS304 |
| 7 | المسمار | SS304 |
- مناسبة للاستخدام في نظام شبكة المواسير
- متوفرة من 75 إلى 110 مم.
- قابل للتكيف مع أنابيب البولي إيثيلين (PE) ذات الكثافة المنخفضة، المتوسطة والعالية
- الجسم والصامولة مصنوعان من النحاس المطروق على الساخن وفقاً لمعايير UNE-EN12165
- درجة حرارة التشغيل: من -10 إلى 80 درجة مئوية
- أقصى ضغط PN: 16 بار (PN-16)
- تم وضع علامة لإمكانية التتبع الكامل
- تتوافق مع معايير DIN8076-1
- الأنابيب المناسبة: LDPE، MDPE، HDPE
- خيارات المعالجة السطحية: خام
- أقصى ضغط PN: 16 بار (PN-16)
- قلاوظ الربط: ISO228/1
التركيبة
تعليمات التجميع
- قطع الأنبوب بقاطع الأنابيب أو المنشار.
- قم بتنعيم حواف الأنبوب بالمبرد أو بأداة التشذيب.
- ضع حلقة الضغط وحلقة منع التسرب وحلقة O على الأنبوب بسلاسة عالية
- أدخل الأنبوب بالكامل في جميع الملحقات.
- ضع الأنبوب مع جميع المكونات داخل الجسم حتى يظل الأنبوب ثابت بالداخل، وتأكد من أن جميعهم قد تحركوا إلى الموضع النهائي قبل إحكام الربط.
- اربط الصامولة على الجسم بإحكام ربط البرغي. .
قواعد السلامة
- يجب تدريب الموظفين الذين يؤدون العمل بشكل صحيح على الاستخدام الآمن للأدوات اليدوية وأن يكونوا قادرين على تحديد المخاطر والأخطار المرتبطة بخطوات التجميع المختلفة.
- اختر الأداة المناسبة لكل خطوة.
- التأكد من أن الأدوات ذات نوعية جيدة وصيانتها بشكل جيد.
- تجنب البيئات التي تجعل التجميع أكثر صعوبة.
- اتبع تعليمات التجميع الواردة في هذا المستند.
- وصلة أقتران (لاكور) مستقيمة
- كوع
- تي (مشترك)
لاكور ضغط نحاسي مستقيم ذو حجم كبير
| القياس | D | L |
| 75×75 | 76 | 81 |
| 90×90 | 91 | 90 |
| 110×110 | 111 | 110 |
| القياس | D | G | L | L1 |
| 75×2 1/2''F | 76 | 2 1/2'' | 66 | 24 |
| 90×3''F | 91 | 3'' | 72 | 25 |
| 110×4''F | 111 | 4'' | 85.5 | 28 |
| القياس | D | R | L | L1 |
| 75×2 1/2''M | 76 | 2 1/2'' | 67 | 24 |
| 90×3''M | 91 | 3'' | 72.5 | 25 |
| 110×4''M | 111 | 4'' | 85.5 | 28 |
كوع ضغط نحاسي ذو حجم كبير
| القياس | D | L | H |
| 75×75 | 76 | 84 | 84 |
| 90×90 | 91 | 98.5 | 98.5 |
| 110×110 | 111 | 120 | 120 |
| القياس | D | G | L | H | H1 |
| 75×2 1/2''F | 76 | 2 1/2'' | 74 | 69 | 24 |
| 90×3''F | 91 | 3'' | 85.5 | 78 | 25 |
| 110×4''F | 111 | 4'' | 102 | 94 | 28 |
| القياس | D | R | L | H | H1 |
| 75×2 1/2''M | 76 | 2 1/2'' | 74 | 88 | 24 |
| 90×3''M | 91 | 3'' | 85.5 | 98 | 25 |
| 110×4''M | 111 | 4'' | 102 | 112 | 29 |
تي ضغط نحاسي ذو حجم كبير
| القياس | D | L | H |
| 75×75×75 | 76 | 168 | 84 |
| 90×90×90 | 91 | 197 | 98.5 |
| 110×110×110 | 111 | 240 | 120 |
| القياس | D | G | L | H | H1 |
| 75×2 1/2''F | 76 | 2 1/2'' | 148 | 69 | 24 |
| 90×3''F | 91 | 3'' | 171 | 78 | 25 |
| 110×4''F | 111 | 4'' | 204 | 94 | 28 |
