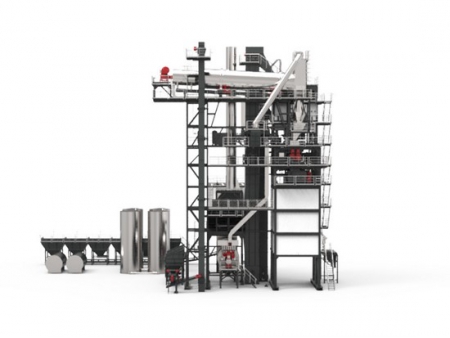

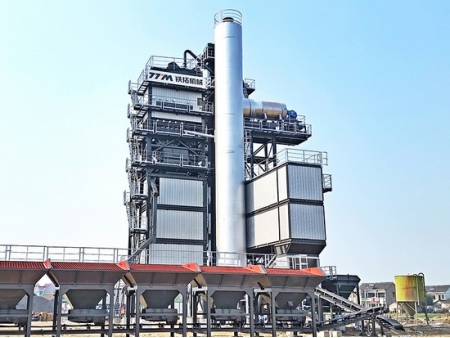

محطة إعادة تدوير وخلط الأسفلت على الساخن المدمجة، سلسلة TS
Integrated Hot Mix Asphalt Recycling Plant, TS Series
نطاق السعة: من 80 إلى 320 (طن/ ساعة)تتميز هذه النوعية من محطات خلط وإعادة تدوير الاسفلت، سلسلة TSن، بنظام إعادة تدوير وخلط الأسفلت على الساخن، حيث طورتها الشركة بشكل مستقل لإعادة تدوير الأسفلت المستصلح (RAP) عن طريق خلطه مع الركام الخام وبالتالي تمكين إعادة استخدام مخلفات الاسفلت الناتج من سفلتة الطرق القديمة بطريقة صديقة للبيئة. كما يمكن لا تقتصر مهما هذه المحطة على إعادة التدوير فحسب RAP للمساهمة في حل المشكلات البيئية فحسب، بل تساعد أيضًا شركات إنشاء الطرق على خفض التكلفة.
ولأنه تم تركيب الخلاط أسفل نظام الوزن RAP، فهذا يعني أن مادة الاسفلت المعاد استخدامه RAP يتم وزنها قبل خلطها بالمواد الخام، بحيث يمكن لمحطة الأسفلت حل مشكلات حظر المواد التي قد تحدث في مجرى تغذية المواد RAP أو ناقل الحزام. إلى جانب ذلك، يوفر تصميم الهيكل المتكامل التكوين الأمثل لنظام تجميع الغبار والخلاط، مما يحسن بشكل كبير من كفاءة الإنتاج.
| الموديل | |||||||
| سعة المواد لخام (طن/ ساعة) | 80 | 120 | 160 | 160 | 160 | 240 | 320 |
| سعة المواد المعاد استخدامها (المكررة) (طن/ ساعة) | 48 | 80 | 80 | 120 | 120 | 160 | 160 |
| نسبة المواد المكررة (المعاد تدويرها) المنصوح به | 40% | 50% | 33% | 50% | 37.50% | 50% | 40% |
| سعة المواد الخام مع المواد المعاد تدويرها (طن/ ساعة) | 100-120 | 140-160 | 200-240 | 200-240 | 280-320 | 280-320 | 360-400 |
| ركام المواد الخام | |||||||
| وحدة تغذية الموا الباردة | يمكن تخصيص عدد صناديق تغذية المواد الباردة حسب طلب الزبون | ||||||
| عدد القواديس | 4 | 4 | 5 | 5 | 6 | 6 | 6 |
| حجم القادوس الواحد (متر مكعب) | 8 | 8 | 8 | 8 | 15 | 15 | 15 |
| موديل المجفف الاسطواني | GT 100 | GT 120 | GT 140 | GT 160 | GT 240 | GT 240 | GT 320 |
| قطر أسطوانة المجفف (م) | 1.75 | 1.95 | 2.25 | 2.25 | 2.5 | 2.5 | 2.7 |
| طول أسطوانة المجفف (م) | 7 | 8 | 9 | 9 | 10 | 10 | 10 |
| وقود المجفف | اختياري: ديزل، ديزل نفط ثقيل، غبار الفحم (مسحوق الفحم، بارود الفحم)، غاز طبيعي، نفط غاز (حسب طلب الزبون) | ||||||
| طاقة الموقد (MW) | 9.8 | 14.8 | 19.7 | 19.7 | 29.6 | 29.6 | 39.4 |
| نظام تجميع الغبار | زوبعة ريح أكياس ترشيح | ||||||
| مساحة الترشيح لكيس الترشيح (متر مربع) | 510 | 650 | 920 | 920 | 1200 | 1200 | 1500 |
| عدد صناديق المواد الساخنة | 4 | 5 | 6 | ||||
| حجم صندوق المواد الساخنة (متر مكعب) | 12 | 25 | 28 | 50 | |||
| سعة الخلاطة (kg) | 1500 | 2000 | 3000 | 4000 | 5000 | ||
| النقل | علبة التروس المزدوجة (تزامن التروس) | ||||||
| خزان الاسفلت النهائي | تخزين سفلي/ تخزين جانبي | ||||||
| حجم الخزان السفلي (طن) | 100 | 200/300 | 200/300/400 | ||||
| حجم الخزان الجانبي (طن) | 100/200 | 200/300/400 | |||||
| RAP المواد المعاد تدويرها | |||||||
| موديل المجفف الاسطواني | RGT64 | RGT80 | RGT80 | RGT120 | RGT120 | RGT160 | RGT160 |
| قطر أسطوانة المجفف (م) | 1.8 | 2.25 | 2.5 | ||||
| طول أسطوانة المجفف (م) | 8 | 8 | 10 | 12 | |||
| وقود المجفف | اختياري: ديزل، ديزل نفط ثقيل، غبار الفحم (مسحوق الفحم، بارود الفحم)، غاز طبيعي، نفط غاز (حسب طلب الزبون) | ||||||
| طاقة الموقد (MW) | 5.9 | 9.8 | 14.8 | 19.7 | |||
| غرفة الاحتراق (القطر × الطول) | Ø1.6×3.8 | Ø1.8×4.2 | Ø2×4.2 | ||||
| تخزين المواد المعاد تدويرها RAP (طن) | 8 | 10 | |||||
| خلاطة المواد المعاد تدويرها RAP | اختياري | ||||||
| سعة خلاط مواد الاسفلت المعاد تدويرها RAP (kg) | 600 | 1000 | 1500 | 2000 | |||
| التعامل مع الانبعاثات | احتراق ثانوي في مجفف المواد الخام | ||||||
| تغذية المواد المعاد تدويرها إلى الخلاطة | حزام ناقل أو مجرى تغذية | ||||||
| الطاقة الكلية (kW) | 90 | 110 | 160 | 160 | 185 | 185 | 200 |
