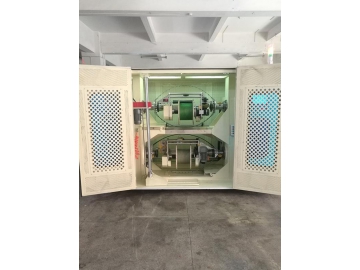

ماكينة تصنيع الأسلاك المزدوجة المجدولة 500مم

طلب عرض سعر

من نحن: http://supermachinerycn.asia/2-1-1-500mm-spool-triple-twist.html

شركة SUPER MACHINERY لديها الخبرة الغنية في مجال تصميم معدات تصنيع الأسلاك المزدوجة المجدولة. موديل ماكينة تصنيع الأسلاك المزدوجة المجدولة لديها بكرة بقطر 500 مم، هذه المعدة قابلة للتطبيق الجدولة لكابلات الشبكات المحلية LAN(كابل CAT5، كابل CAT5E، كابل CAT6، كابل CAT7)، تركيب أسلاك قلب الكابل، كوابل الاتصالات، الخ.

الشكل بعد التجديل
كابل CAT5، كابل CAT6
كابل CAT5، كابل CAT6
كابل CAT5، كابل CAT6
كابل CAT7
كابل CAT7

المواصفات

قطر بكرة حامل الإرسال: 500 مم
قطر بكرة حامل الاستقبال:500 مم
قطر السلك الأحادي: أقصى قطر 1.5 مم
سرعة الدوران: أقصى سرعة دورانية 2000 لفة لكل دقيقة (6000TPM)
سرعة خط الإنتاج: أقصى سرعة 120 متر لكل دقيقة
معدل التجديل العكسي: من 0 إلى 100 %
مدى الخطوة: من 10 إلى 60 مم
سماحية الخطوة: ±2%
القدرة الرئيسية: 5.5 كيلو وات

الخصائص

1. هذا طراز جديد من معدات تصنيع الأسلاك المزدوجة المجدولة مع وظيفتها للتجديل العكسي لتفادي نتائج التشوه من التجديل الذاتي عندما يقوم بتجديل موصلين وهي عملية أفضل مقارنة بماكينة التظفير العكسي العادية + وحد التجديل. أقصى سرعة تصل إليها الماكينة هي 6000TPM لكل دقيقة (بزيادة 50 %) وتحجز أقل من نصف الفراغ مقارنة بالماكينة التقليدية، توفر بفاعلية الفراغ في موق المصنع.

2. المستخدمين يمكنهم ضبط معدل التظفير العكسي من مدة 0 إلى 100 % وفقاً لمتطلباتهم المتعلقة بنوع مادة الكابل.

3. على أساس الزيادة في الإنتاج، علاوة عن التقليل من مساحة الأرضية، هذه الماكينة تتميز بالتصميم المحكم مع بكرتين في الأعلى والأسفل، علاوة عن كفاءة التشغيل الكبيرة.

4. ماكينة التجديل تعتمد تصميم التجديل الثلاثي وبسرعة أكبر بمعدل 1.5 مرة من ماكينة التجديل المزدوجة العادية، بينما معدل التجديل العكسي 33 %.

الخط الأحادي لبكرة حامل الإرسال
المنتج بعد حامل الإرسال
الجدولة الثلاثية النهائية

5. الشد لخط حامل الارسال يتم التحكم فيه بالكامل عن طريق قوة الشد. وحدة التحكم الثابت تستمر في الحفظ على البكرة عندما تكون فارغة إلى أن تلف بالكامل.

6. استهلاك الطاقة المنخفض، القدرة الكلية للمعدة 15 كيلوواط، وهي ثلث القدرة مقارنة بمكاتينة التجدولة العكسية العادية، كذلك تقلل تكلفة الإنتاج بشكل كبير.

7. سهلت التشغيل، وسرعة الخطة عالية.

8. الماكينة تعتمد نظام التحكم PLC للضبط الأوتوماتيكي لحزمة السلك المجدول عن طريق محرك السيرفو، استبدال الترس المغزلي غير ضروري، التشغيل بدقة أكثر.
