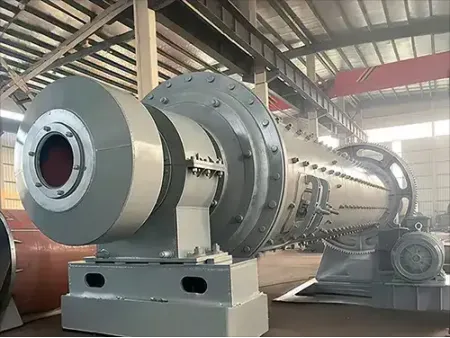

مطحنة كروية ذات مصنف هوائي Ball Mill with Air Classifier

طلب عرض سعر

من نحن: http://finegrindingmill.asia/1-4-ball-mill-with-air-classifier.html

مناسب للإنتاج المتزامن للمواد بأحجام مختلفة للجزيئات

تصميم خاص ووسائط طحن مناسبة لتحقيق نعومة الطحن المناسب
لوح شبكي يضمن التفريغ السلس ولا حاجة لتبريد الأسطوانة
التحكم المستمر في التغذية لضمان التغذية المستقرة وأعلى كفاءة طحن
عامل مساعد ذو رش كمي للحصول على نسب دقيقة، وتحسين كفاءة الطحن، واستقرار أداء المنتج

الجمع بين واحد أو أكثر من وحدات التصنيف، مما يسمح بالمرونة في إنتاج منتجات ذات نعومة مختلفة في نفس الوقت أو تغيير مواصفات المنتج حسب الحاجة
حساس السرعة ونظام التحكم للقياس، تقييم وتعويض درجة حرارة الهواء، الضغط، الحجم، فرق ضغط الترشيح لضمان استقرارية جودة المنتج
يضمن مؤشر مستوى الجودة العالي التحكم التلقائي في عملية الإنتاج
تم تصنيع نظام النقل وفقاً لمعايير DIN وISO باستقرارية عالية
نظام التحكم الآلي لضمان الحمل المستقر واستهلاك منخفض للطاقة للمعدة

مبدأ العمل

يتم طحن المواد الخام بشكل خشن، ثم يتم إضافتها إلى المطحنة الكروية من خلال جهاز تغذية يمكن التحكم فيه. أثناء دوران المطحنة، تكتسب وسائط الطحن طاقة حركية وتؤثر بشكل متكرر على المواد وتطحنها وتسحقها. يتم تفريغ المساحيق المطحونة في خزان شفط الهواء عبر الجزء الخلفي من المطحنة الكروية، وإرسالها إلى المصنف عن طريق الضغط من أجل التصنيف. يتم جمع المساحيق الدقيقة المطلوبة بواسطة مجمع الدوامي أو مجمع الغبار، في نفس الوقت الجسيمات الخشنة، بعد التصنيف، يتم إطلاقها من الطرف السفلي للمصنف وإعادة إدخال مطحنة الكرة من خلال أنبوب نقل لمزيد من الطحن.

المواصفات الفنية

المواصفات الفنية للمطحنة الكروية مع مصنف الهواء (كربونات الكالسيوم)

مواصفات المطحنة الكروية	IBM1830	IBM2200	IBM2400	IBM2600	IBM2800	IBM3000
قدرة الطحن (kW)	220	320	450	630	710	800
مواصفات المصنف	1*FW630/4	1*FW630/6	2*FW630/4	1*FW630/6	1* FW800/4 1*FW800/6	2*FW800/6
قدرة المصنف (kW)	192	290	384	580	670	764
قدرة نظام الطحن (kW)	37	55	65	90	90	110
قدرة تعبئة وتغليف الناقل (kW)	11	22	22	30	37	37
قدرة ضاغط الهواء (kW)	18.5	30	45	55	75	90
الطاقة الإنتاجية (D97: 15μm, t/h)	2.7	4.0	5.4	8.0	9.4	11
الطاقة الإنتاجية (D97: 10μm, t/h)	2.0	3.0	4.0	6.0	7.0	8.0
الطاقة الإنتاجية (D97: 5μm, t/h)	0.9	1.3	1.8	2.7	3.0	3.6

المواصفات الفنية للمطحنة الكروية ذات المصنف الهوائي (كوارتز)

مواصفات المطحنة الكروية	IBM1570	IBM1830	IBM2200	IBM2400	IBM2600
قدرة الطحن (kW)	75	160	245	320	560
مواصفات المصنف	1* FL360	1* FL450	1* ITC3	1*ITC4	1* ITC5
قدرة المصنف (kW)	48	73.5	105	120	197
قدرة تعبئة وتغليف الناقل (kW)	5	11	11	11	22
قدرة ضاغط الهواء (kW)	7.5	11	15	15	22
الطاقة الإنتاجية (D90-92: 45μm, t/h)	1.0	2.0	3.0	4.5	6.7
الطاقة الإنتاجية (D90-92: 15μm, t/h)	0.5	1.0	1.6	2.7	3.4
الطاقة الإنتاجية (D90-92: 10μm, t/h)	0.35	0.75	1.0	1.5

ملاحظة: حجم الجسيمات، الكثافة النوعية، الصلابة، والرطوبة للمواد الخام كلها مرتبطة ارتباطاً وثيقاً بالقدرة الإنتاجية.
يمكن استخدام هذه البارامترات كمرجع فقط ؛ لمزيد من المعلومات التفصيلية، يرجى استشارة مهندسينا.
