نبذة عن المنتج
صممت وصلة التخفيض (مسلوب) لنظام المواسير المخددة (جروف) لتوفير التوصيل المحكم للمواسير وفي نفس الوقت التخفيض من قياس الأنبوب. وهي قطعة تحويل بقياسات مختلفة، حيث يمكن أقترانها مع بعض باستخدام تي واحد لربط الأنابيب. بعد تخديد نهاية الأنبوب، فإن حشية المطاط مناسبة للنظام الخاص المشدود فوق نهايات الأنابيب. ومن ثم يتم وضع قطع الوصلة فوق الحشية، وتثبيت الصواميل والبراغي، ينتج عنها تحقيق وصلة مواسير محكمة وبدون تسرب. الحلقة المعدنية المسطحة في داخل الوصلة تحمي تداخل الأنبوب الصغير مع الأخر الأكبر. حسابات التدفق لوصلة التخفيض مشابهة للمخفضات متحدة المركز.

الخصائص
مصنوعة من حديد الدكتال (الزهر).
تيهات مسلوب المواسير المقلوظة هذه تتوافق مع معايير ASTM A536.
مدرجة وفقاً لمعايير معمل اندر رايتر UL، معتمدة من FM

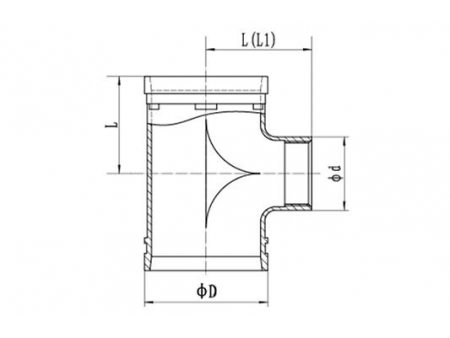

رسم توضيحي للأبعاد
المواصفات الفنية
تي مسلوب مقلوظ XGQT03
القياس الاسمي mm/in القطر الخارجي للأنبوب (O.D) mm/in الأبعاد ضغط التشغيل Psi
L(mm) D d
L L1 mm mm
50×25 60.3×33.7 70 60 43 230
2×1 2.375×1.327
50×32 60.3×42.4 70 60 52
2×11/4 2.375×1.669
50×40 60.3×48.3 70 60 58
2×11/2 2.375×1.9
65×25 73.0×33.7 76 73 43
21/2×1 2.875×1.327
65×32 73.0×42.4 76 73 52
211/2x11/4 2.875×1.669
65×40 73.0×48.3 76 73 58
21/2x11/2 2.875×1.9
65×50 73.0×60.3 76 73 70
21/2x2 2.875×2.375
65×25 76.1×33.7 76 76 43
21/2x1 3×1.327
65×32 76.1×42.4 76 76 52
21/2x11/4 3×1.669
65×40 76.1×48.3 76 76 58
21/2x11/2 3×1.9
65×50 76.1×60.3 76 76 70
21/2x2 3×2.375
80×25 88.9×33.7 86 89 43
3×1 3.5×1.327
80×32 88.9×42.4 86 89 52
3x11/4 3.5×1.669
80×40 88.9×48.3 86 89 56
3x11/2 3.5×1.9
80×50 88.9×60.3 86 89 70
3×2 3.5×2.375
80×65 88.9×76.1 86 89 86
3×21/2 3.5×3
100×40 108.0×48.3 90 98* 108 58
4×11/2 4.25×1.9
100×50 108.0×60.3 90 98* 108 70
4×2 4.25×2.375
100×65 108.0×76.1 90 98* 108 86
4×21/2 4.25×3
100×80 108×88.9 90 98* 108 99
4×3 4.25×3.5
100×25 114.3×33.7 90 98* 114 43
4×1 4.5×1.327
100×32 114.3×42.4 90 98* 114 52
4×11/4 4.5×1.669
100×40 114.3×48.3 90 98* 114 58
4×11/2 4.5×1.9
100×50 114.3×60.3 90 98* 114 70
4×2 4.5×2.375
100×65 114.3×76.1 90 98* 114 86
4×21/2 4.5×3
100×80 114.3×88.9 90 98* 114 99
4×3 4.5×3.5
125×50 133.0×60.3 105 133 70
5×2 5.25×2.375
125×65 133.0×76.1 105 133 86
5×21/2 5.25×3
125×80 133.0×88.9 105 133 99
5×3 5.25×3.5
125×100 133.0×114.3 105 133 124
5×4 5.25×4.5
125×40 139.7×48.3 105 140 58
5×11/2 5.5×1.9
125×50 139.7×60.3 105 140 70
5×2 5.5×2.375
125×65 139.7×76.1 105 140 86
5×21/2 5.5×3
125×80 139.7×88.9 105 140 99
5×3 5.5×3.5
125×100 139.7×114.3 105 140 124
5×4 5.5×4.5
125×40 141.3×48.3 105 141 58
5×11/2 5.563×1.9
125×50 141.3×60.3 105 141 70
5×2 5.563×2.375
125×65 141.3×76.1 105 141 86
5×21/2 5.563×3
125×80 141.3×88.9 105 141 99
5×3 5.563×3.5
125×100 141.3×114.3 105 141 124
5×4 5.563×4.5
150×40 159.0×48.3 110 120* 159 58
6×11/2 6.25×1.9
150×50 159.0×60.3 110 120* 159 70
6×2 6.25×2.375
150×65 159.0×76.1 110 120* 159 86
6×21/2 6.25×3
150×80 159.0×88.9 110 120* 159 99
6×3 6.25×3.5
150×100 159.0×114.3 110 120* 159 124
6×4 6.25×4.5
150×40 165.1×48.3 110 120* 165 58
6×11/2 6.5×1.9
150×50 165.1×60.3 110 120* 165 70
6×2 6.5×2.375
150×65 165.1×76.1 110 120* 165 86
6×21/2 6.5×3
150×80 165.1×88.9 110 120* 165 99
6×3 6.5×3.5
150×100 165.1×114.3 110 120* 165 124
6×4 6.5×4.5
150×40 168.3×48.3 110 120* 168 58
6×11/2 6.625×1.9
150×50 168.3×60.3 110 120* 168 70
6×2 6.625×2.375
150×65 168.3×76.1 110 120* 168 86
6×21/2 6.625×3
150×80 168.3×88.9 110 120* 168 99
6×3 6.625×3.5
150×100 168.3×114.3 110 120* 168 124
6×4 6.625×4.5
200×50 219.1×60.3 146 219 70
8×2 8.625×2.375
200×50 219.1×76.1 146 219 86
8×21/2 8.625×3
200×80 219.1×88.9 146 219 99
8×3 8.625×3.5
200×100 219.1×114.3 146 219 124
8×4 8.625×4.5

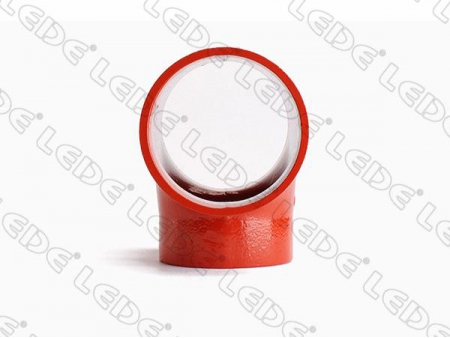

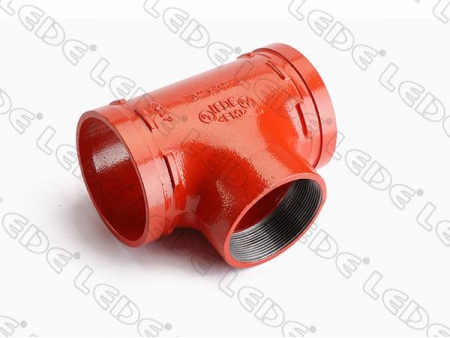

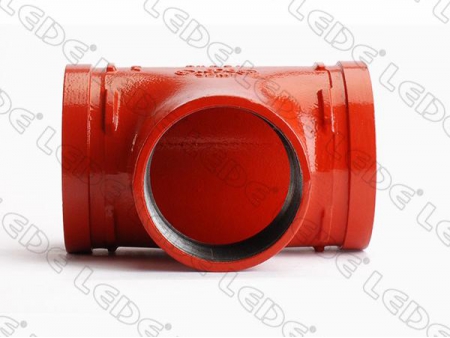

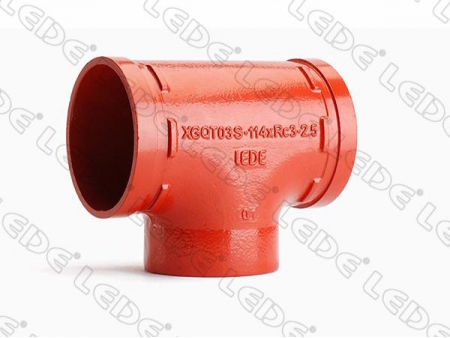

عرض صور تيهات مسلوب مقلوظة أخرى

شركة LEDE تصمم وتصنع وصلات ربط نظام المواسير المخددة (جروف)، وتعد مصنع ومزود رائد لتيهات مسلوب المواسير المقلوظة في الصين، حيث توفر وصلات المواسير المخددة ومنتجات التحكم في التدفق لنظام الحماية من الحريق ونظام تزويد المياه. هناك قياسات مختلفة لتيهات مسلوب المواسير المقلوظة، مصنوعة وفقاً لمعايير UL، CE، ISO، الخ. مجهزة بمعدات تشغل ذات نمط أوتوماتيكي كامل وخبرة في التصنيع، توفر شركة LEDE تيهات مسلوب المواسير من حديد الزهر (الديكتال) ذو الجودة العالية، علاوة على ذلك، توفير حلول مكافحة الحرائق وتزويد المياه المخصصة وفقاً لاحتياجات العميل.
