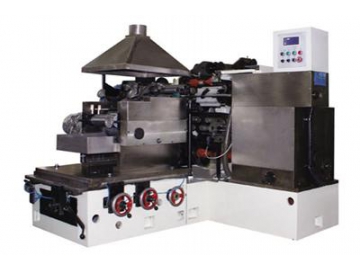

ماكينة طلاء الدهان الأولي

طلب عرض سعر

من نحن: http://alutube-line.com/1-3-6-primer-coating-machine.html

التطبيق للمعدة ومبدأ التشغيل
ماكينة طلاء الدهان الأولي JRD02 هي واحدة من قطع معدات خط إنتاج أنابيب الألمنيوم الأوتوماتيكي، تستخدم بشكل أساسي الطلاء بأسطوانة دوارة للسطح الخارجي لأنبوب الألمنيوم.

من أجل تحقيق نمط طلاء أفضل على سطح أنبوب الألمنيوم وزيادة بحيث يعطي مظهر جمالي، الطلاء الأبيض يجب تطبيقه على السطح الخارجي للأنبوب. الأنبوب يقذف إلى مجرى نوع "V" إلى خلال الناقل، ةتم إدخاله إلى أسطوانة دوران الطباعة من خلال حركة ترددية لقضيب الدفع. عندما المغزل المركزي ينتقل إلى محطة الطلاء مع أنبوب الألمنيوم، فإن أنبوب الألمنيوم يتلامس مع أسطوانة تثيبت الطلاء، وسوف يدور في عكس أتجاه أسطوانة تثبيت الطلاء. في هذا الوقت، الطلاء يتوزع بإنتظام على سطح الأنبوب خلال استخدام عصا الغراء لإنهاء الطباعة الأولية. القرص الدوار لطلاء الأولي يدور لتفريغ المناول مع مغزل الألمنيوم، والذي يزيل أنبوب الألمنيوم من مغزل الطلاء السفلي ويرسله إلى أعلى الجنزير الناقل. أنبوب اللمنيوم يدخل إلى فرن الطلاء السفلي عن طريق الجنزير الناقل. بعد التجفيف باستخدام فرن التجفيف الأولي، فإن أنبوب الألمنيوم يدخل إلى ماكينة الطباعة.

المواصفات الفنية

القطر المناسب للأنبوب	φ11mm-φ38mm
أقصى معدل الإنتاج	60 أنبوب لكل دقيقة
قدرة المحرك	0.75 ك.وات (القدرة الرئيسية من مكبس الطابعة)
الأبعاد	250018001200mm
الوزن الكلي للماكينة	1800KG

الخصائص الرئيسية

ماكينة الأدخال يمكنها التزامن مع ماكينة الطباعة، أو تعمل بشكل مستقل.
الماكينة يتم التحكم فيها باستخدام نظام التحكم PLC لـ Siemens ويمكن ضبطه باستخدام محول التردد.
الأجزاء الرئيسي، مثل لوح المغزل المركزي والحدبة تعالج بواسطة معدة التحكم العددي، بحيث تضمن الدقة ودقة التدوير للمغزل.
المناول يمكنه تحريك الأنبوب إلى أعلى وأسفل. باستخدام وظيفة الكشف الذاتية، في حالة عدم وجود أنبوب، الماكينة سوف تقوم بشكل آلي بإقاف الطباعة والعمل.

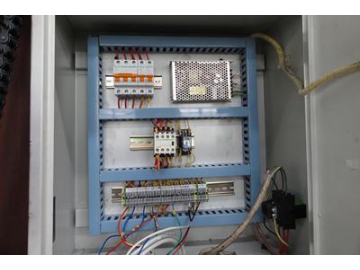

الصندوق الكهربائي

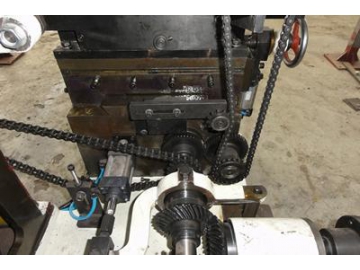

آلية النقل

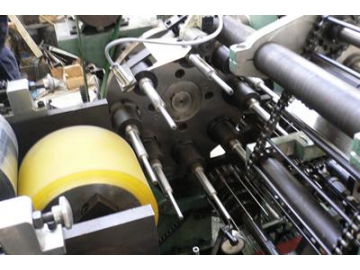

الحاملة الدوارة

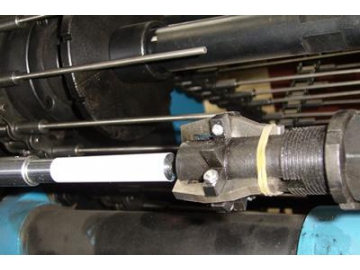

مثبتات مناولة أنبوب الألمنيوم

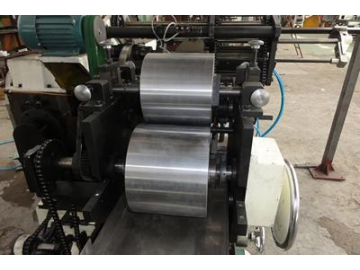

الأسطوانة الدوارة المطاطية

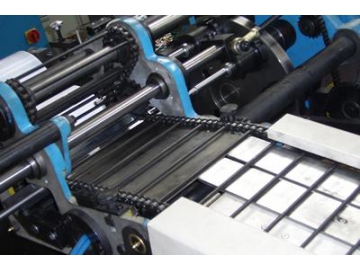

الأنبوب العلوي
