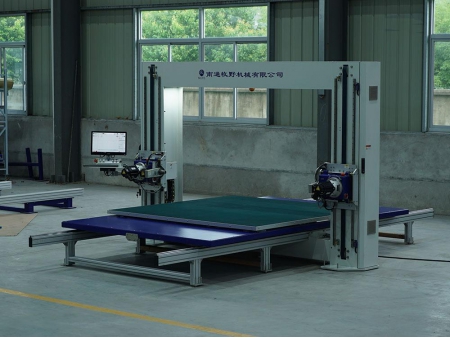

ماكينة CNC لقطع الفوم، H5S (آلة CNC للقطع المحيطي للفوم بشفرة قطع أفقية)
التطبيقات
باستخدام آلة القطع المحيكي هذه، يمكننا بسهولة إنتاج شكل هندسي مقطوع بشكل نظيف، ويمكن بعد ذلك استخدام النموذج في صناعات مختلفة، بما في ذلك صناعة السيارات، المفروشات، التعبئة والتغليف، الإنشاء، منتجات الاستخدام اليومي، والخ.
المواد القابلة للقطع
فوم البولي يوريثان، HR CMHR، فوم PU المرن، فوم اللصق الذاتي، فوم Basotect®، فوم الريبوند (rebond)، فوم الإطار، وفوم البولي الإثيلين.
الأشكال القابلة للقطع

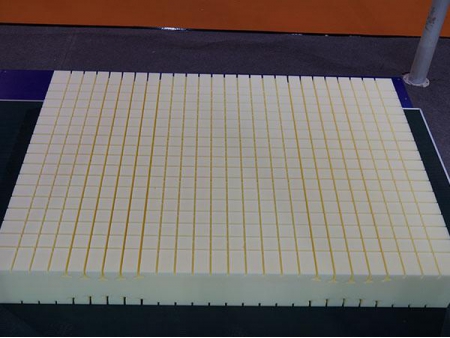

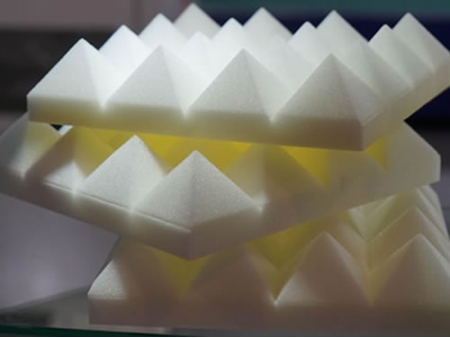

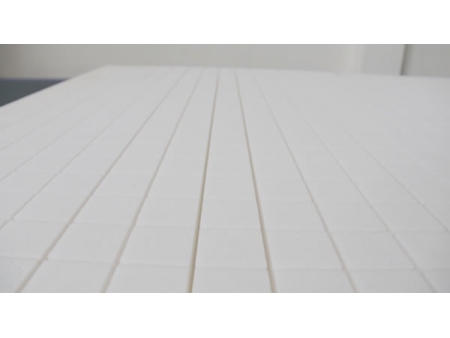

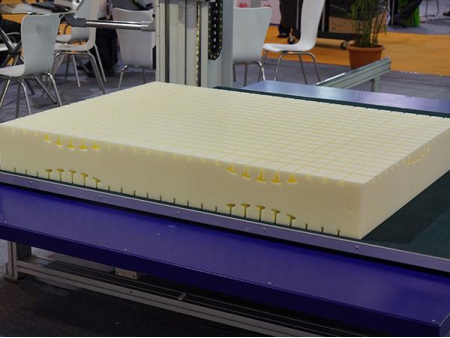

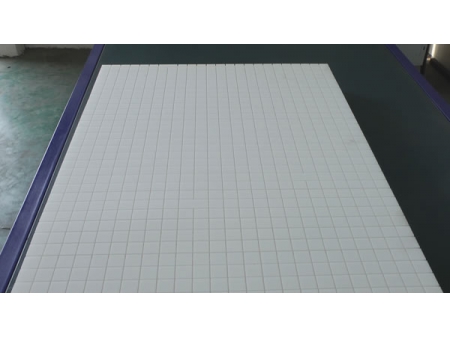

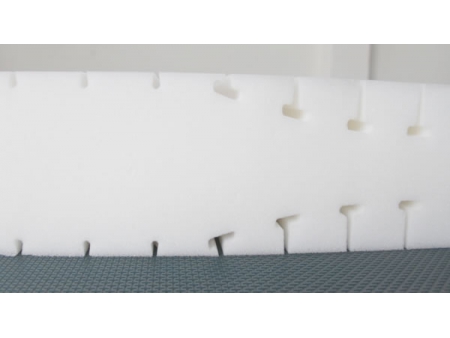

آلة CNC للقطع المحيطي للفوم بشفرة قطع أفقية مناسبة لقطع المنتجات على شكل كتلة. يمكن قص أي عدد من الأشكال، بما في ذلك الكتل الطولية، الأنماط ثنائية الأبعاد (2D) أو ثلاثية الأبعاد (3D) البسيطة، المموجة، المنحنية، وعدد كبير من الأشكال المنتظمة وغير المنتظمة.
| قياسي | اختياري | |
| أقصى طول لكتلة الفوم | 2200mm | 2300mm |
| أقصى إرتفاع لكتلة الفوم | 1250mm | 1500mm |
| أقصى عرض لكتلة الفوم | 2200mm | 2300mm |

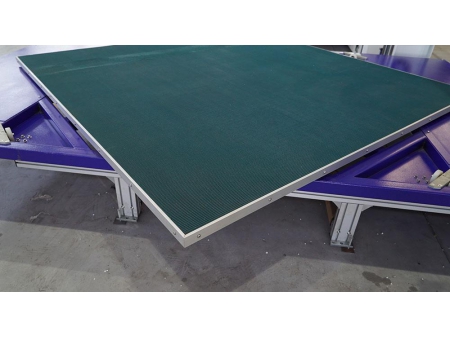

| طاولة العمل | طاولة دوارة آلية (90 درجة) مع الناقل | |
| مصدر الطاقة كهربائية (AC) | 380 فولت، ثلاثي الطور، رباعي الأسلاك | |
| القدرة الكلية | 12KW | |
| دقة القطع | ±0.5mm | |
| أداة القطع | - ضغط السكين: 6 بار - شوط السكين: 48 مم، 50 هيرتز - قياس السكين: 2420 مم×3.0 مم×0.6 مم - سرعة التذبذب: 3000 مرة في الدقيقة | |
| خيارات التشغيل | -المودم (تشخيص الأعطال والصيانة عن بعد) -طاولة دوارة بمشغل تحكم -برنامج التشغيل الآلي -وحدة تحكم بالكمبيوتر -نظام التحكم في القيمة المطلقة -الضبط الآلي للزاوية -لوحة التحكم المعلقة (اختيارية) | |
| أقصى سرعة للقطع | وفقاً للمواد المختلفة، أقصى سرعة للقطع في الغالب تكون 15 متر في الدقيقة | |
آلة CNC للقطع المحيطي للفوم بشفرة قطع أفقية H5 هي واحدة من أحدث ماكينات تقطيع الفوم لدينا، وهي الأكثر سهولة في الاستخدام. باستخدام CAD أو AUTOCAD، يكون إدخال الأنماط المطلوبة سريع وسهل. تعد طاولة التحويل الرقمي الكبيرة ملحق اختياري لماكينة قص الفوم، مما يجعلها مفيدة للمشغلين الذين يواجهون صعوبات في إنشاء أنماط يتم إنشاؤها بواسطة الكمبيوتر، وتسمح لهم برسم النموذج المطلوب يدوياً. الخطوة التالية هي قطع النموذج المرسوم باليد إلى ورق بنسبة 1:1، ووضع الورق على طاولة التحويل الرقمي. استخدم المؤشر لتتبع النموذج، ثم أدخال النموذج في الكمبيوتر، باستخدام وظائف مختلفة، مثل النسخ، نوع الضبط التلقائي، التسمية، التكبير والتقليص.
ماكينة CNC للقطع المحيطي الخاصة هذه تستخدم أكبر قدر ممكن من المواد للتخلص من مخلفات القطع، ونظراً لعدم الحاجة إلى قالب القطع، التخلص من الوقت والجهد المبذول في صنع القالب. سيكون السطح النهائي للمنتج المقطوع أملس، ولن يتم تشويهه بواسطة آلات التخريم. آلة القطع المحيطي لشركة Muye مناسبة لإنتاج منتجات أحادية بكميات كبيرة، أو إنتاج عدد من المنتجات المختلفة بكميات صغيرة، وهي قطعة مهمة من معدات القطع المناسبة لصناعة معالجة الفوم.
الخصائص
1. بفضل المستوى العالي من التشغيل الآلي (الأتمتة)، فإن آلة قطع الفوم قادرة على إكمال مهام القطع الأساسية.
2. تتميز منصة العمل الدوارة بدوران غير محدود.
