خط ماكينات CNC لقطع الفوم، GV6-GHH8 (آلة CNC للقطع المحيطي للفوم، موديل GV6-GHH8)

طلب عرض سعر

من نحن: http://cnccutmachine.asia/1-11-foam-cutter-cnc-foam-cutting-line.html

آلة CNC للقطع المحيطي للفوم، موديل GV6-GHH8 تم تصميمها في المقام الأول لقطع وسائد الفوم للأريكة المنتظمة أو غير المنتظمة على شكل اللوح. لا يمكن تقطيع لوح الفوم بالكامل إلى بنمط واحد فقط، بل يمكن أيضاً امتصاصه وفصله آلياً لتحقيق قطع متعدد الإنماط. ماكينة تقطيع الفوم هذه مناسبة لكل من الدفعة الواحدة من الكميات الكبيرة والدفعات المتعددة من التطبيقات ذات الكميات الصغيرة، مما يجعلها مناسبة لصناعة الأرائك مع اتجاه متزايد لمزيد من الدفعات وكميات أقل.

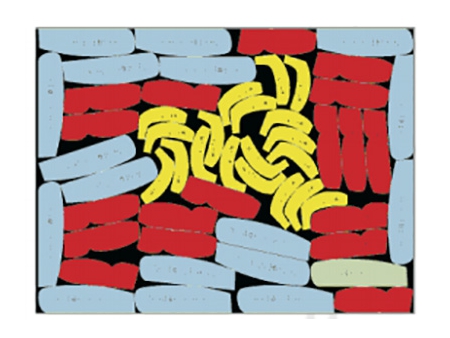

وسائد فوم الأريكة ذات الشكل غير المنتظم، كما هو موضح في الشكل، لها قياس 500×2000×3000 لكل دفعة بسمك 30 مم لكل كتلة فوم. زمن دورة القطع لكل دفعة هو حوالي من 3 إلى 4 دقائق، وزمن التنفيذ هو حوالي 0.5 دقيقة. بفضل العمل اليومي لمدة 8 ساعات، يمكن إنتاج ما يقرب من 100 دفعة، مما ينتج عنه قدرة إنتاجية تبلغ 300 متر مكعب من كتل الفوم يومياً.

مطلوب 5 عمال لتنفيذ هذه المهمة. بالإضافة إلى ذلك، يتم توفير برنامج تداخل آلي، والذي يمكنه إنشاء مخطط تداخل في أقل من دقيقة واحدة في المتوسط.

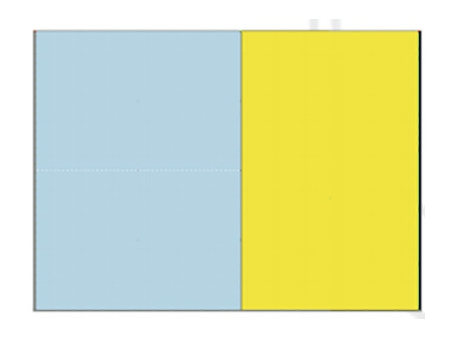

وسائد فوم الأريكة ذات الشكل المنتظم، كما هو موضح في الشكل، لها قياس 1000×2000×3000 لكل دفعة بسمك 50 مم لكل كتلة فوم. زمن دورة القطع لكل دفعة هو حوالي من 3 إلى 4 دقائق، وزمن التنفيذ هو حوالي 0.5 دقيقة. بفضل العمل اليومي لمدة 8 ساعات، يمكن إنتاج ما يقرب من 100 دفعة، مما ينتج عنه قدرة إنتاجية تبلغ 600 متر مكعب من كتل الفوم يومياً.

مطلوب 6 عمال لتنفيذ هذه المهمة.

المواصفات الفنية

	قياسي	اختياري
أقصى طول لكتلة الفوم	3000mm	4500mm/5000mm
أقصى إرتفاع لكتلة الفوم	1250mm	1500mm
أقصى عرض لكتلة الفوم	2200mm	2300mm
طاولة العمل	طاولة العمل ذات السير الناقل
مصدر الطاقة كهربائية (AC)	380 فولت، ثلاثي الطور، رباعي الأسلاك
القدرة الكلية	25KW
أقصى سرعة للتغذية	40 متر في الدقيقة
دقة القطع	±0.5mm
أداة القطع	ضغط الهواء: 6 بار شفرة مستمرة قياس الشفرة: 10850 مم×13 مم×0.65 مم (شفرة الحافة المزدوجة) قياس الشفرة (GV6): 10350 مم×3.5 مم×0.60 مم سرعة الخط: 15 متر في الثانية
المكونات القياسية	طاولة العمل مع ناقل التحميل L3300mm ماكينة GHH8 القياسية طاولة الرفع مع ناقل للنقل L3300mm ماكينة GV6 القياسية طاولة الرفع مع ناقل تفريغ L3300mm واقي الحماية نظام التحكم المدمج في الخط
المكونات الاختيارية	طاولة التوجيه الآلية
أقصى سرعة للقطع	سرعة الماكينة (GHH8) 100 متر في الدقيقة، سرعة الماكينة (GV6) 60 متر في الدقيقة (تعتمد على نوع المادة المراد قطعها)
