مضخة مكبسية محورية ذات دائرة مغلقة (مضخة محورية التدفق متغيرة الإزاحة)، سلسلة K4VG Axial Piston Variable Pump-close Circuit
- مضخة بضغط عالي للدوائر المغلقة
- السعة: 28 إلى 250
- الضغط الاسمي 400 بار
- أقصى ضغط 450 بار
- دوائر مغلقة
- تتميز بأنها مضخة مساعدة مدمجة لتعزيز إمداد الزيت التجريبي
- تعمل على تغيير اتجاه التدفق بسلاسة عن طريق تحريك لوحة التبديل خلال الوضع المحايد
- تتميز بصمام تنفيس الضغط العالي
- تتميز بنظام ضغط قابل للضبط
- تتميز بصمام تخفيف الضغط المعزز
- تتميز بمحرك قرصي لتركيب مزيد من المضخات حتى نفس الحجم الاسمي
- تتميز بمجموعة كبيرة ومتنوعة من أدوات التحكم والضبط
- تتميز بمحرك قرص متراوح
| السعة | | | | | | | | | |||
| الإزاحة | Vg max | سم3 | 28 | 40 | 56 | 71 | 90 | 125 | 180 | 250 | |
| جيومتري، لكل دورة | |||||||||||
| الضغط الاسمي | pnom | بار | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | |
| أقصى ضغط | pmax | بار | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | |
| أقصى سرعة | at Vg max | nnom | دورة/ دقيقة | 4250 | 4000 | 3600 | 3300 | 3050 | 2850 | 2500 | 2400 |
| متقطع (بالتناوب) | nmax | دورة/ دقيقة | 5000 | 5000 | 4500 | 4100 | 3800 | 3450 | 3000 | 2700 | |
| التدفق | at Vg max and nnom | qV nom | لتر/ دقيقة | 119 | 160 | 202 | 234 | 275 | 356 | 450 | 600 |
| الطاقة | at qV nom and ΔPnom | P | كيلو وات | 79 | 107 | 134 | 156 | 183 | 238 | 300 | 400 |
| عزم الدوران | at V g max and ΔPnom | M | نيوتن منر | 178 | 255 | 357 | 452 | 573 | 796 | 1146 | 1592 |
| الوزن (تقريبي) | m | كجم | 29 | 31 | 38 | 50 | 60 | 80 | 101 | 156 | |
| 1) عند Δp = 70 إلى 150 بار أو Δp <300 بار و t <0.1 s2) Δpnom = 400 بار | |||||||||||
تم تصميم هذه النوعية من المضحات الكباسة سلسلة K4VG لتطبيقات الضغط المتوسط إلى العالي، وبفضل التصميم المتنوع والأداء العالي والمجموعة الواسعة من أدوات التحكم، أصبحت المضخة المتغيرة ذات المكبس المحوري حلاً مثاليًا للتطبيقات في قطاع الآلات المتنقلة.
كما تجدر الإشارة إلى أن المضخة الكباسة سلسلة K4VG مصممة مع قرص متراوح لمحركات الأقراص الهيدروستاتيكية في الدوائر الكهربائية المغلقة، كما يتناسب تدفق مضخة الإزاحة المتغيرة مع سرعة الدفع والإزاحة، والتي يمكن تغييرها بدون خطوات عن طريق ضبط الأداة.
وإلى جانب ذلك، يتم ترتيب المكابس محوريًا إلى عمود الإدارة في وحدة الكباس المحورية مع قرص متراوح، كما يتدفق السائل الهيدروليكي من المضخة الهيدروليكية إلى المحرك ويعود مباشرة إلى المضخة في دائرة مغلقة. واعتمادًا على الجانب الذي يوجد فيه الحمل، يكون للوحدة جانب ضغط مرتفع وجانب ضغط منخفض.
كما تستخدم هذه المضخات بشكل أساسي في مضخات الخرسانة المثبتة على الشاحنات وآلات قطف القطن والجرارات الزراعية وآلات التعدين والآلات الصناعية الأخرى.

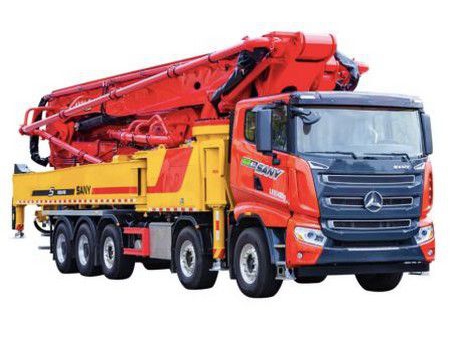

- في خلاطة الخرسانة المركزية المثبتة على شاحنة

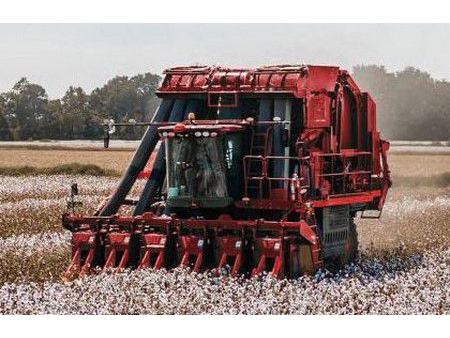

- في حصادة القطن

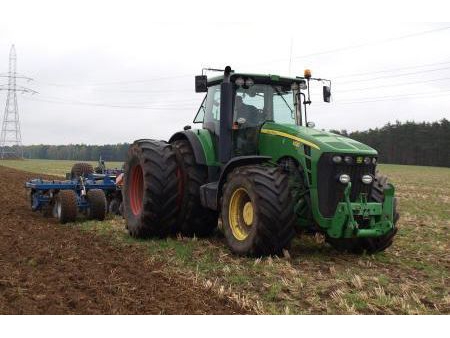

- في الحراثات والجرارات الزراعية

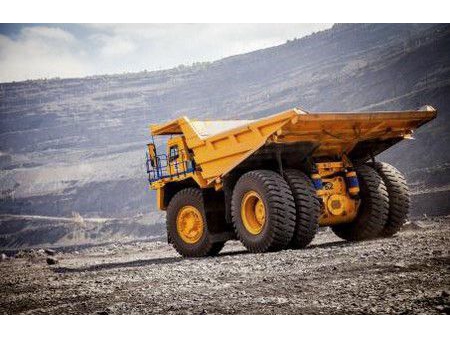

- في معدات التعدين في المناجم
